北京永定河七号桥

北京永定河七号桥

北京永定河七号桥

北京永定河七号桥

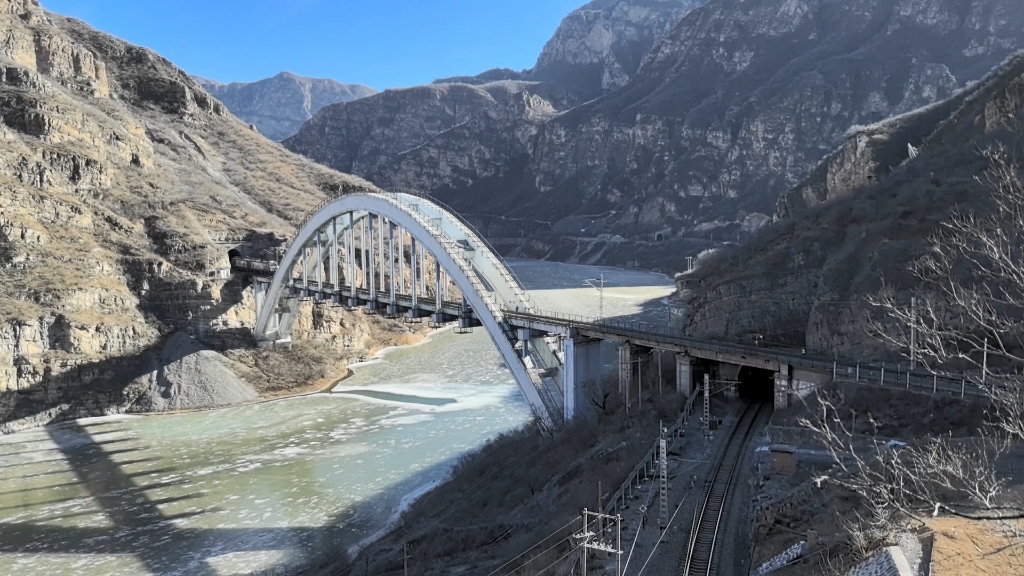

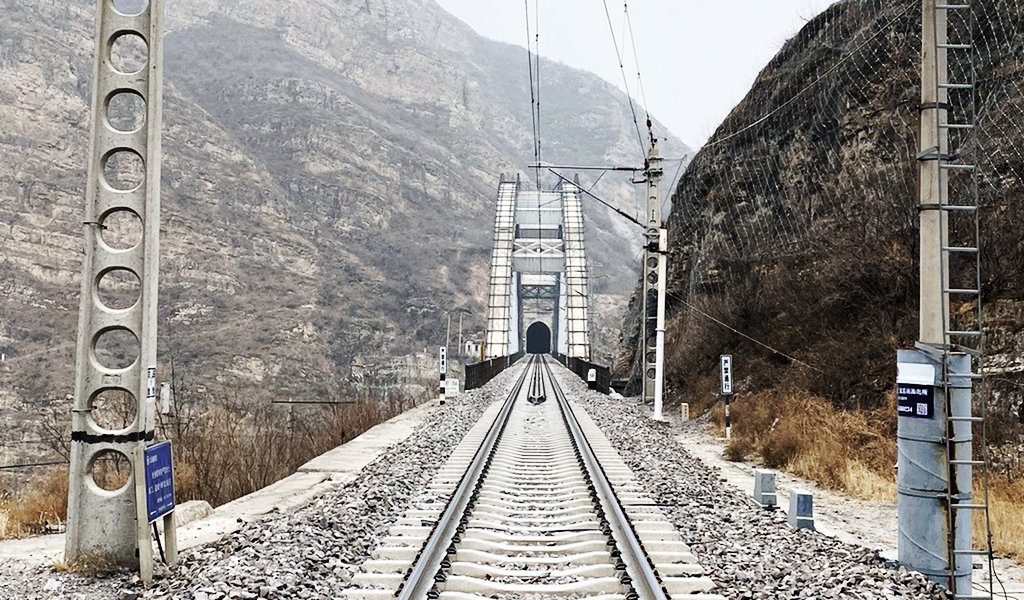

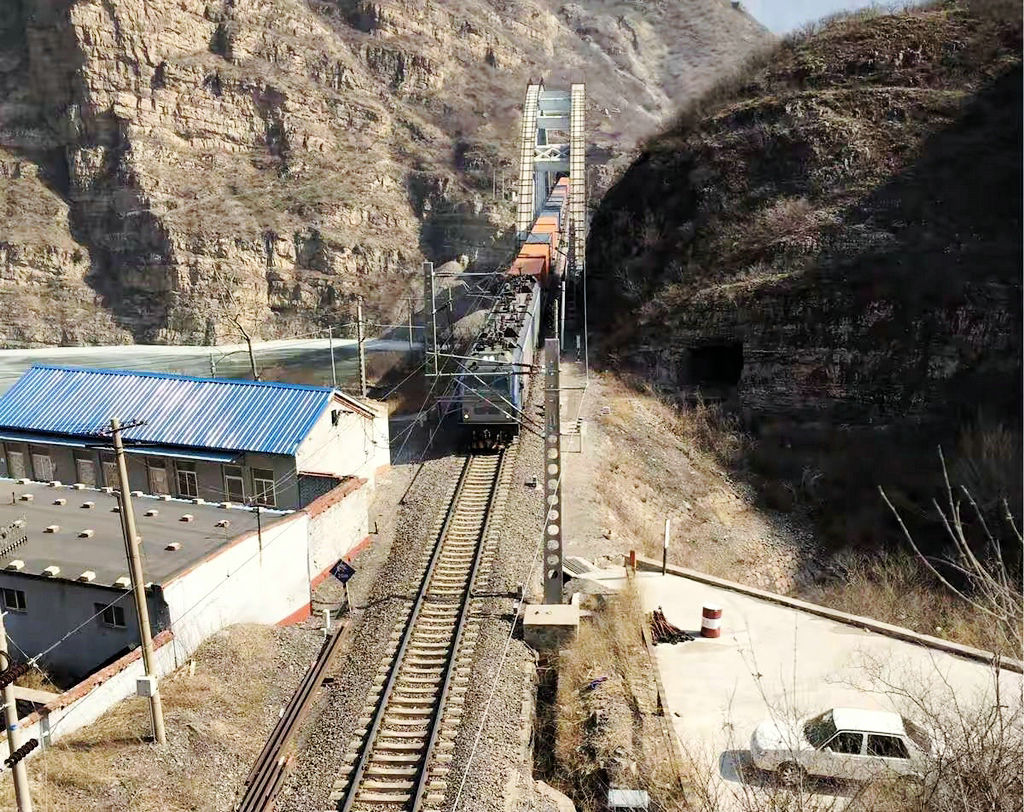

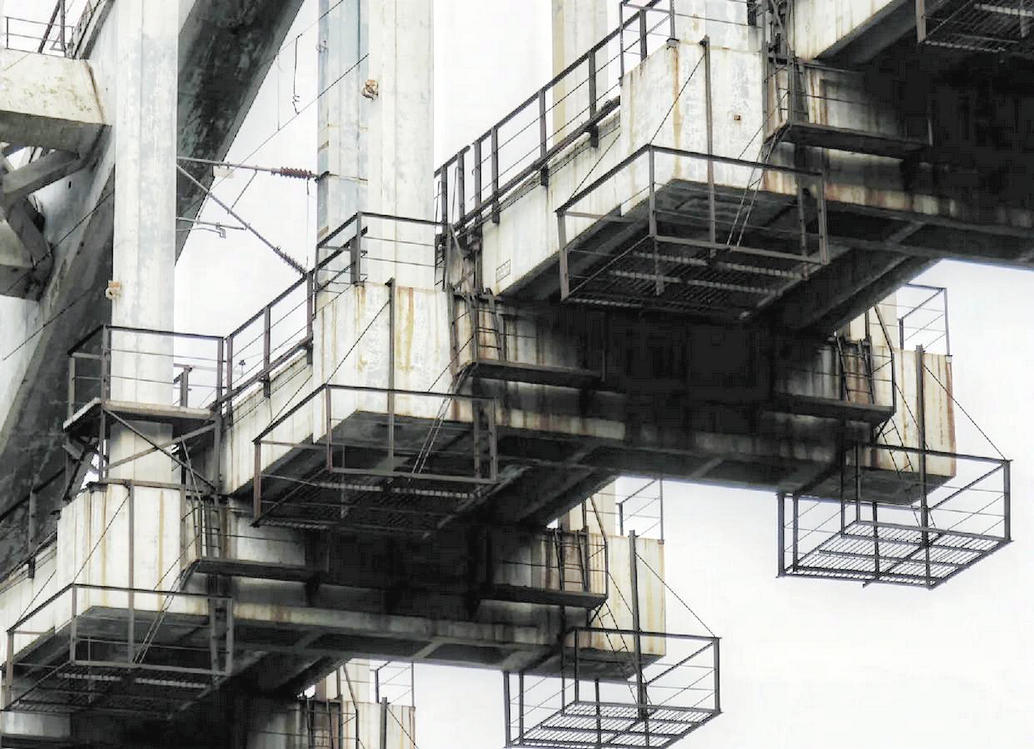

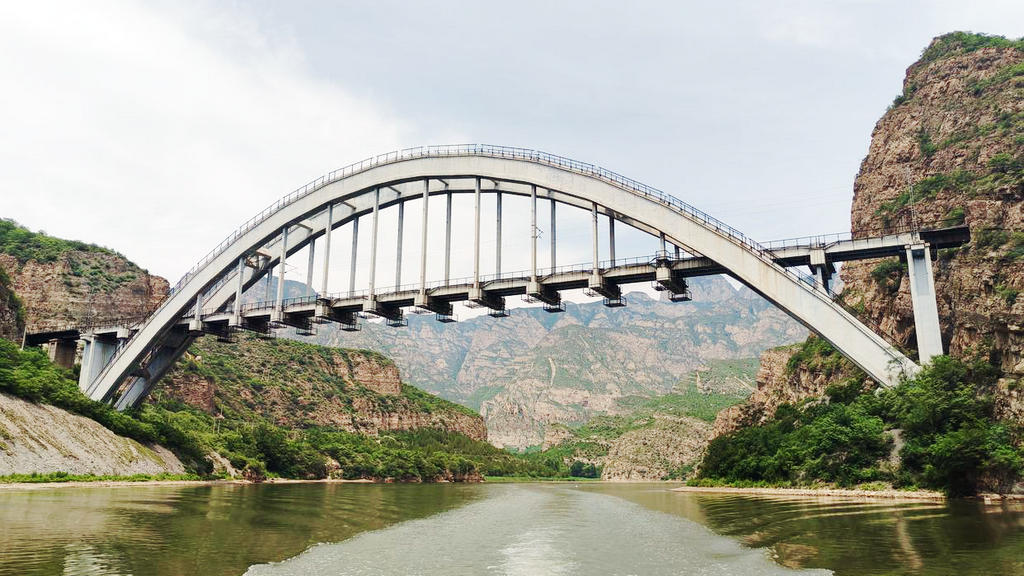

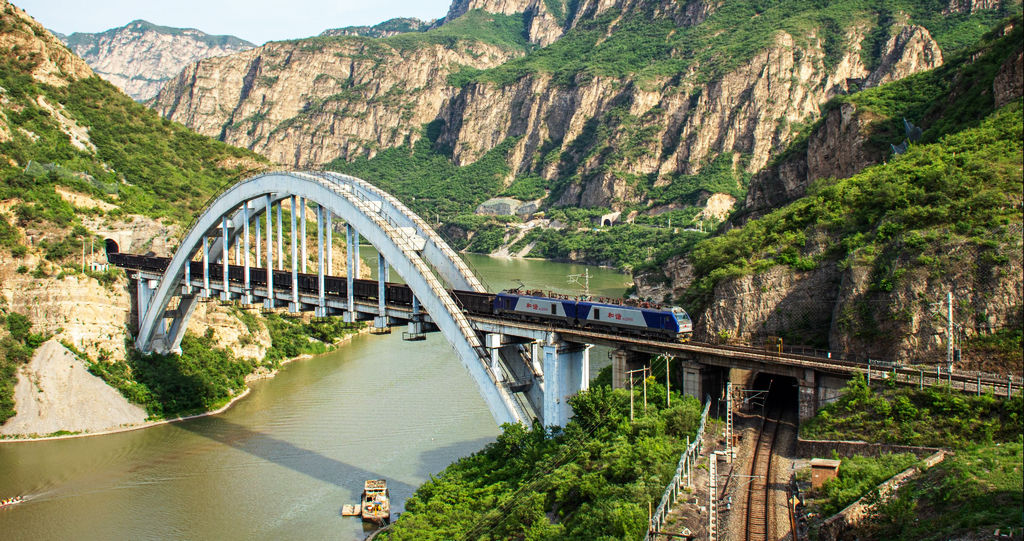

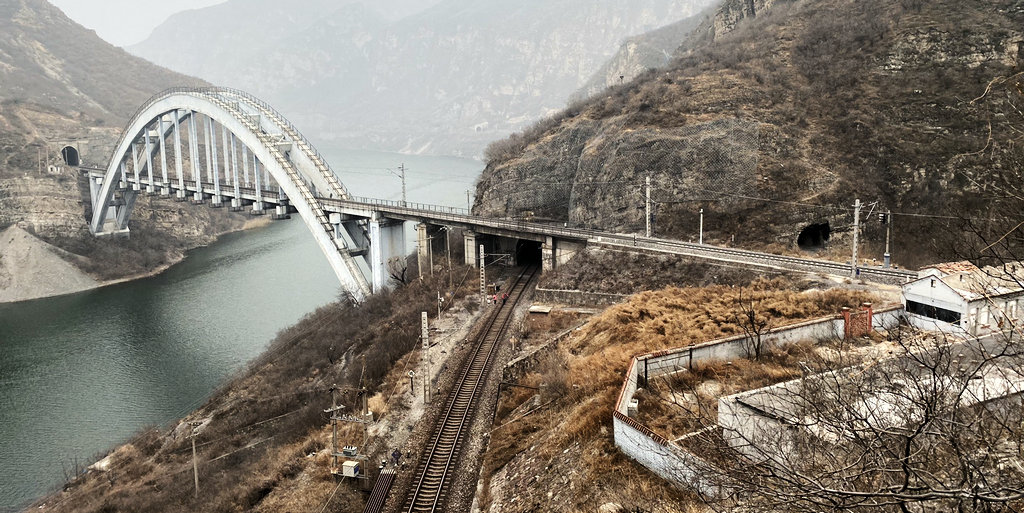

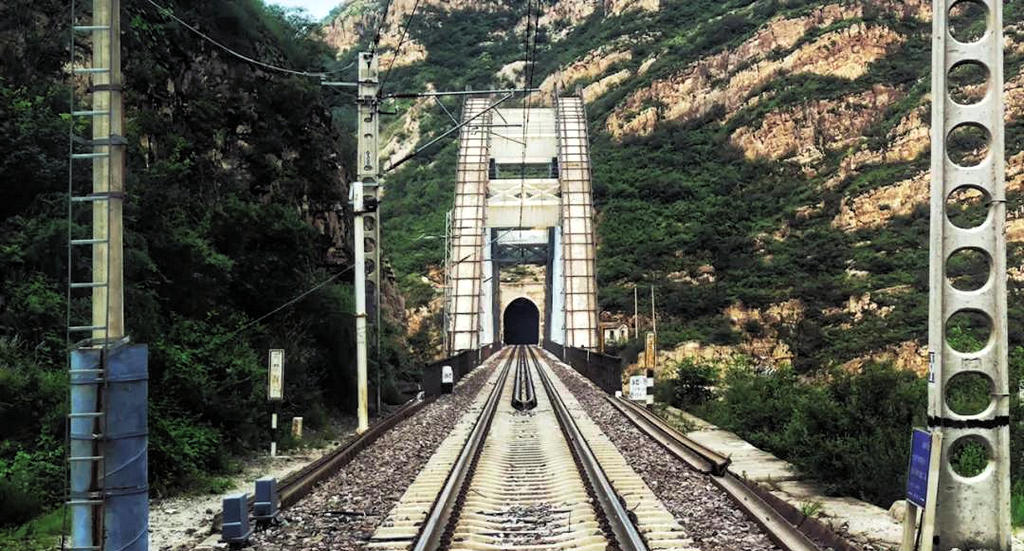

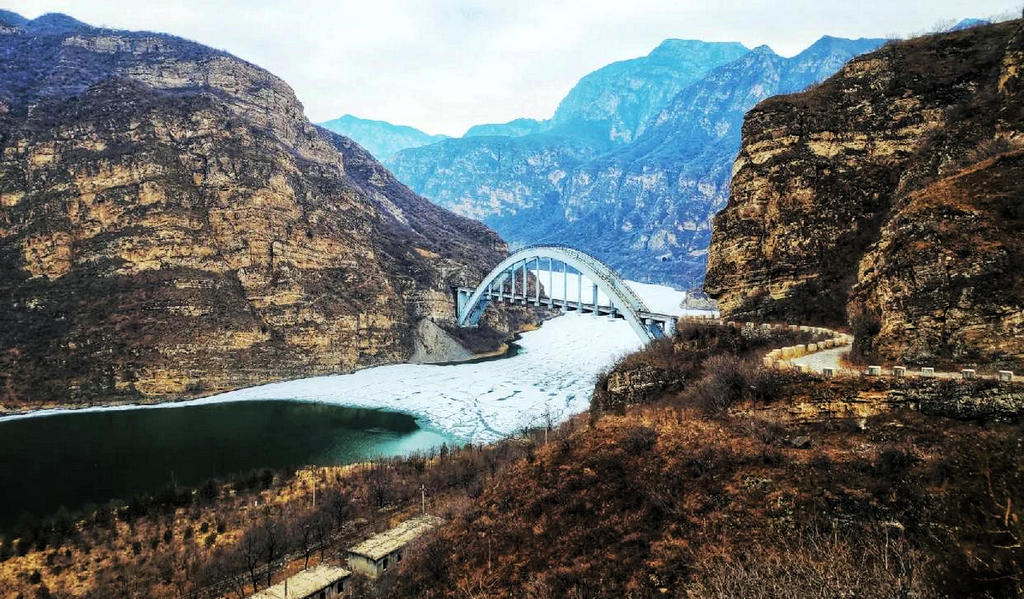

    永定河七号桥全长217.98m,主跨为一孔150m中承装配式钢筋混凝土拱,矢高40m,两片拱肋中心距7.5m。拱轴线采用二次抛物线,拱肋为箱形截面,吊杆为预应力杆件,桥面分15跨,两端各为7跨连续梁,中间一跨为简支梁。本桥特点:⒈采用装配式结构,于工地用混凝土连接成整体。⒉采用拱肋分层拼装,使先安装的拱肋底板与钢拱架共同受力。⒊在拱顶进行应力调整,改善了拱肋的受力状态。⒋为保证结构的整体性,拱肋与桥面系相交处的一段拱肋在工地现浇。1966年建成。
