北京市广安门桥

〈〉〔〕[]｛｝

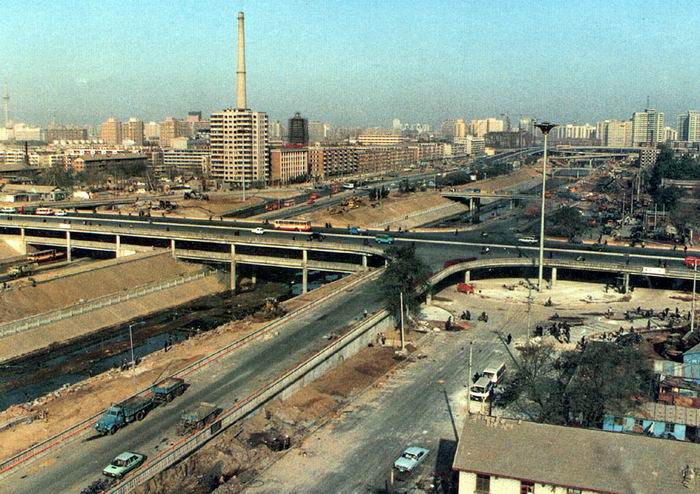

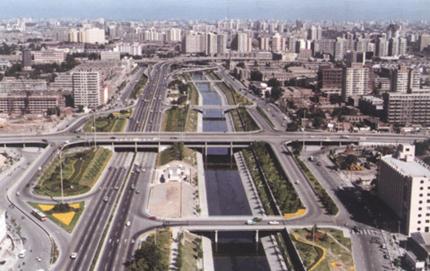

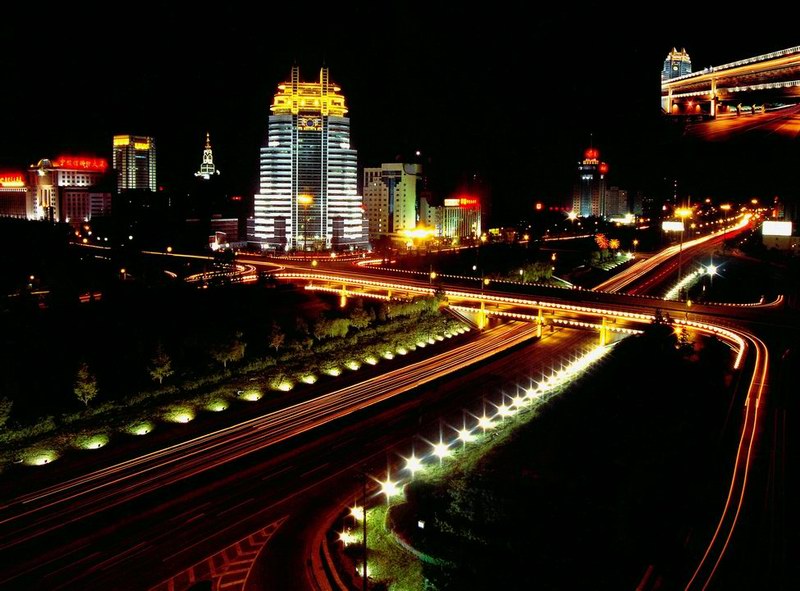

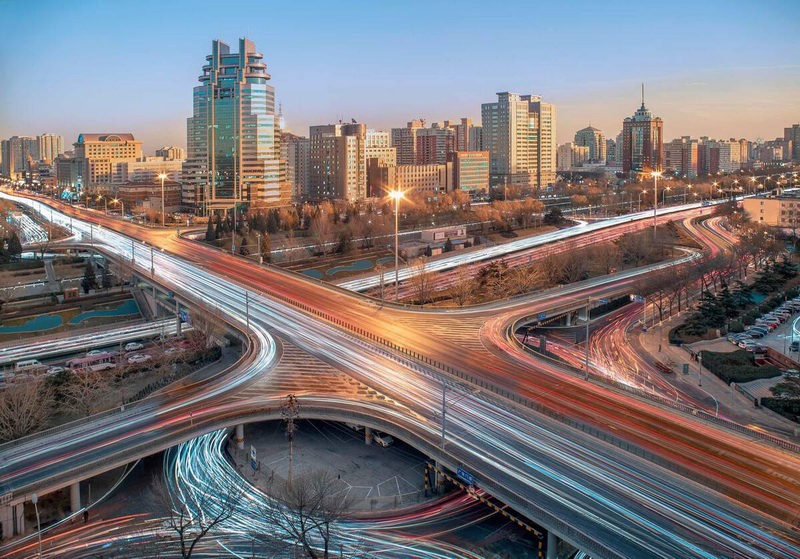

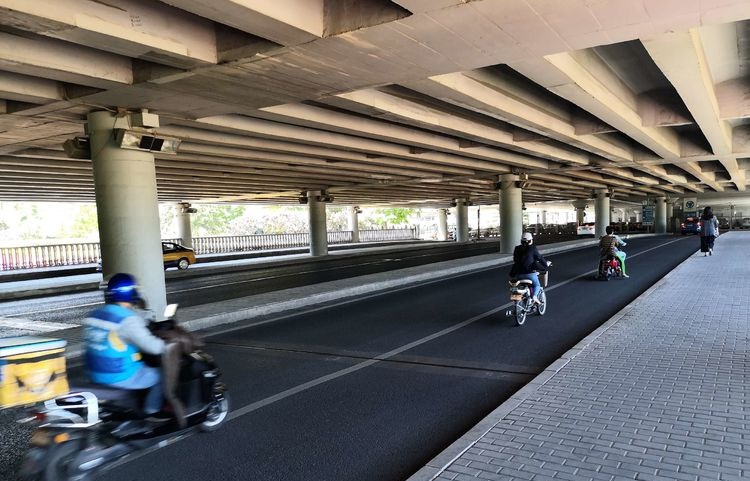

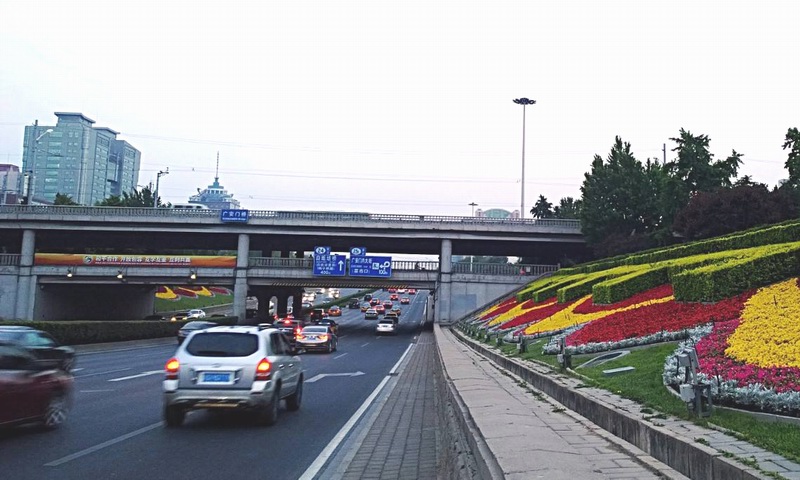

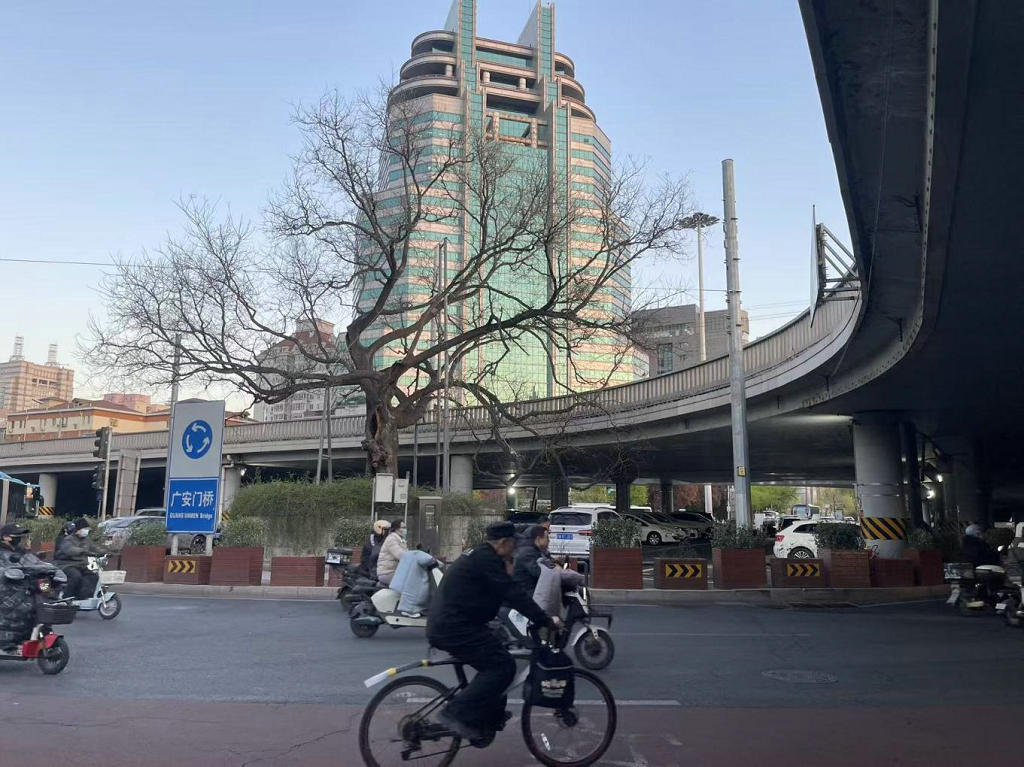

	１、广安门立交桥系3层变形苜蓿叶互通式立交，上层主桥为7跨等截面双向预应力混凝土连续T型梁，桥的一端设“十”字型双向预应力混凝土点支承的异形板。下部结构采用与中层桥重叠的共用墩柱，重力式桥台。中层桥为5跨后张预应力混凝土简支T梁。1991年建成。　　２、广安门桥。位于广安门护城河上。为3层变形苜蓿叶互通式立体交叉设施。由大小11座桥梁组成，共36跨。桥梁总长6454米，总面积1.93万平方米。主桥为Ｔ型预应力钢筋混凝土简支梁。是贯通宣武区东西的重要通道，也是京石公路进入北京的主要通道。　　３、广安门立交桥位于西外二环路与广安门内外大街相交处，该桥为三层（空腹）变形苜蓿叶互通式立交。1号主桥横跨西外二环路及护城河，上层是主干路，中层为广安门大街及西外二环辅路。下层南北向为西外二环路。该立交桥共有大小桥梁4座，桥面积为1.4万平方米。道路系统包括西外二环主路、广安门大街主路、西外二环辅路、内滨河路、核桃园西街及立交匝道等，面积10.9万平方米。该桥的建成使京石路与城区的连接更为畅通。1993年被建设部评为优质样板工程。
