    蓟门桥位于北京市海淀区,得名于北侧的燕京八景乾隆御书蓟门烟树,北三环路与学院路(本段为西土城路)相交于此,是北京市西北部地区重要的交通枢纽,可谓是四通八达之地,在蓟门桥周边,高校云集,企事业单位遍布,在建的地铁昌平线南延(27号线)与12号线在桥下交汇,未来将进一步提升蓟门桥附近的居住环境。

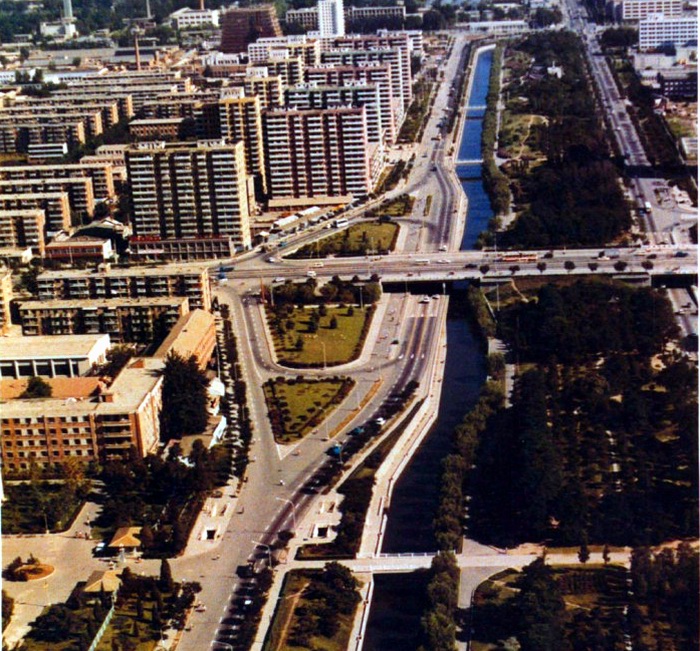

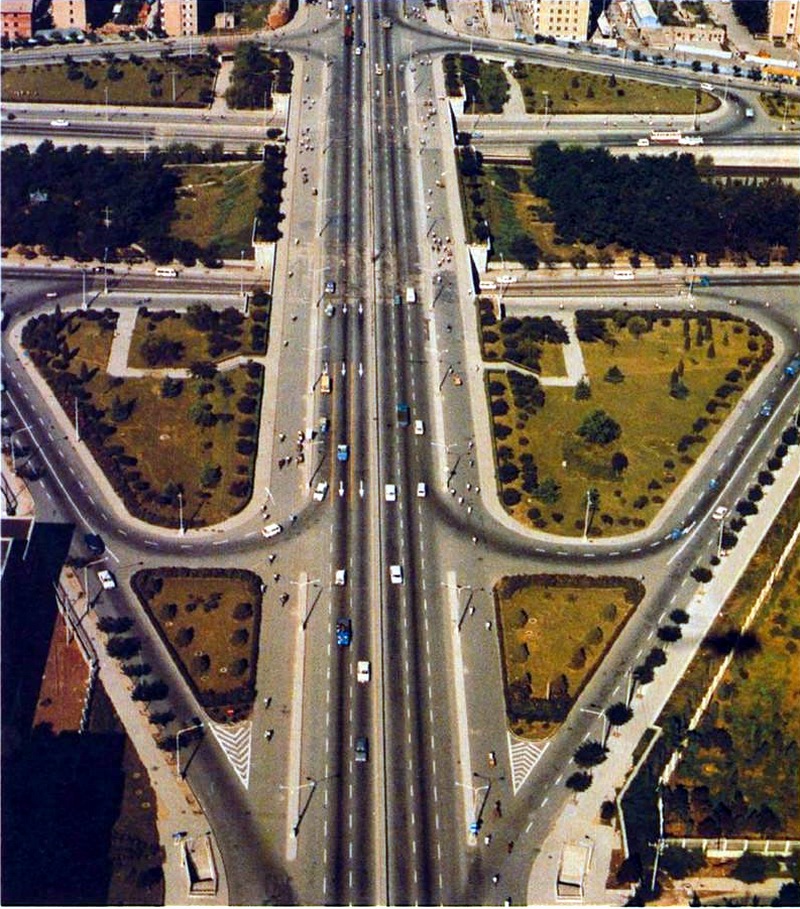

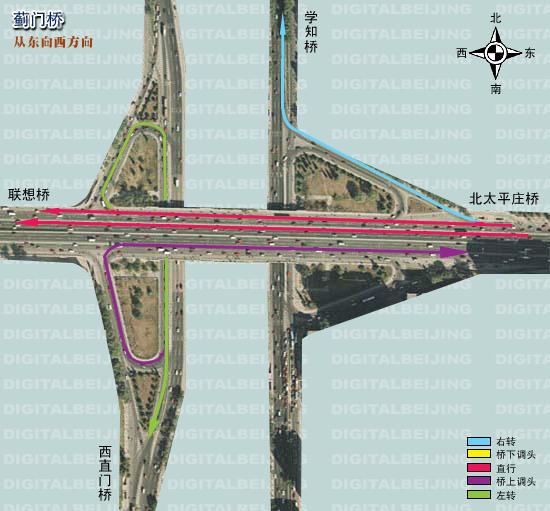

  蓟门桥基本由东西两部分构成,北三环路沿东西方向跨越分离式道路西土城路,西土城和小月河(西土城沟)将蓟门桥分为两部分,为不对称苜蓿叶式立交桥,北三环路与学院路由菱形匝道互通,配有周围共计8个人行通道,西土城沟小月河从西侧下穿北三环路,称之为“两桥八洞一河”,蓟门桥工程作为北三环路的重要节点工程,于1983年9月正式开工,1984年9月25日完成北三环路部分,东侧桥洞实现通车,1985年7月西侧桥洞也完成了全部工程实现整体竣工。

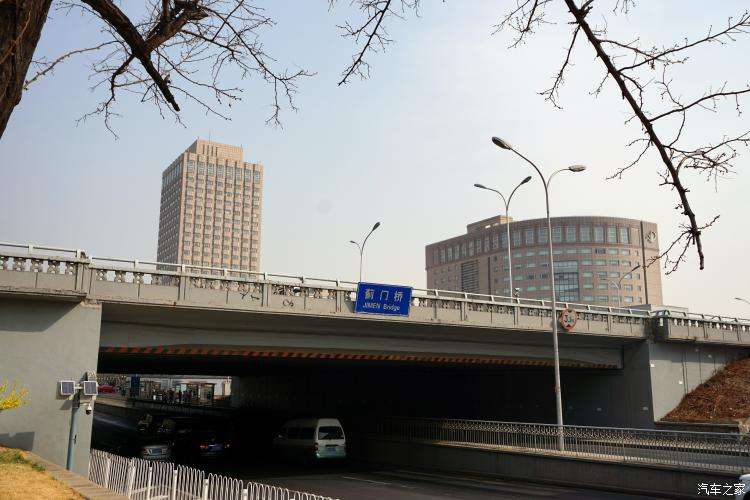

  桥梁部分,上跨东侧学院路的东桥为单孔预应力简支梁桥,净跨26米,宽56米,快车道净空4.5米,慢车道3.5米,主梁部分为组合梁,由20片预制工形梁与现浇钢筋混凝土桥面板组合而成。西桥为两孔不等跨的简支梁桥,跨越西侧路的部分净跨23.6米,跨越小月河的部分净跨13.6米,由20片工形梁与22片T形梁组合而成,架设在现浇混凝土重力式桥台上,由于西侧桥下学院路主路设计标高低于小月河校核洪水位,因此部分主路及桥桩基础采用防水钢筋洪凝土一体式设计,为了维持道路4.5米的设计净空,防止水毁的发生,不敷设沥青路面。
