    桥因东距通州州治八里,俗称八里桥。又称永通桥,横跨在京东10公里的通惠河,是一座石砌三孔的券形拱桥,建于明朝,桥上两侧护有青石栏,汉白玉柱上有各具形态的石雕狮子,造型生动。与京西宛平卢沟桥、京北沙河朝宗桥、京东南凉水河的马驹桥合称拱卫京师四大桥。1860年8月12日,中国军民在此浴血奋战,抗击英法联军入侵北京。1985年被定为北京市文物保护单位。

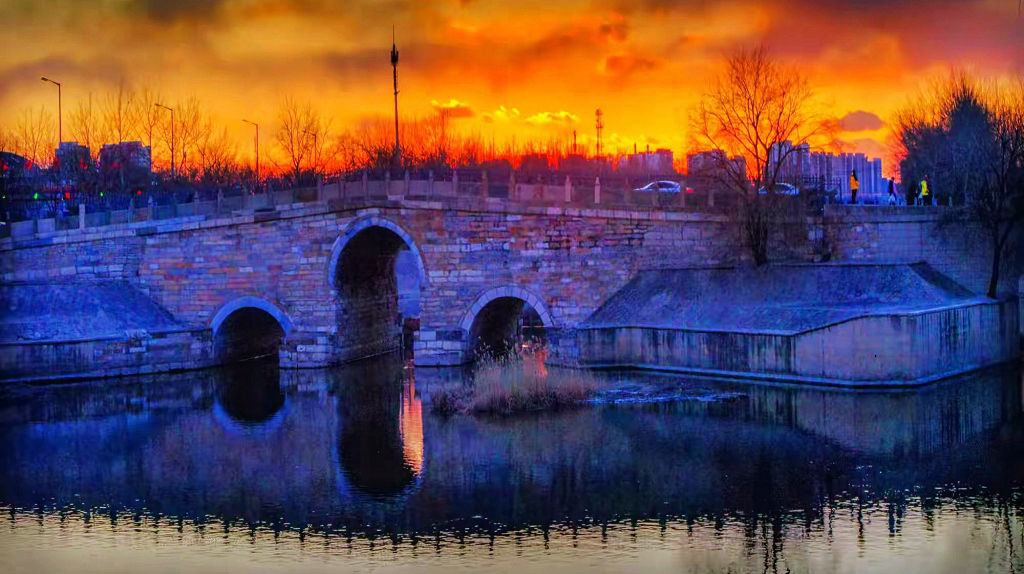

  该桥桥面纵坡是由返正曲线组成的竖曲线,形成桥中高向两端渐低,与桥头引道连接,引道纵坡为渐变曲线,桥面竖曲线从立面看起来与全桥造型很协调。桥跨三孔,中孔高两边孔较低,均为半圆拱,中孔矢跨比略大于二分之一,是建桥时预提拱度而使然,而不是三心圆弧拱。侧墙为平面,向上稍有内顶,四角有八字翼墙,但折角较小且两端不等,直接连于挡墙无断缝。桥下四角有雁翅泊岸,曾与河坡下泊岸相连,沿河泊岸现已无存,雁翅泊岸上各有镇水兽一只。桥下河床有条石海墁。
  桥长六十点二米(从北地伏端至南地伏端的水平距离),古代桥梁应该是以立牙石之间的水平距离为桥长,此桥无立牙石,故以地伏端计桥长的起止点,桥宽十二点二六米(两侧金边之间的距离)。中孔净跨六点二米,净高八点四五米,两边孔净跨四点五米,净高四点三一米。

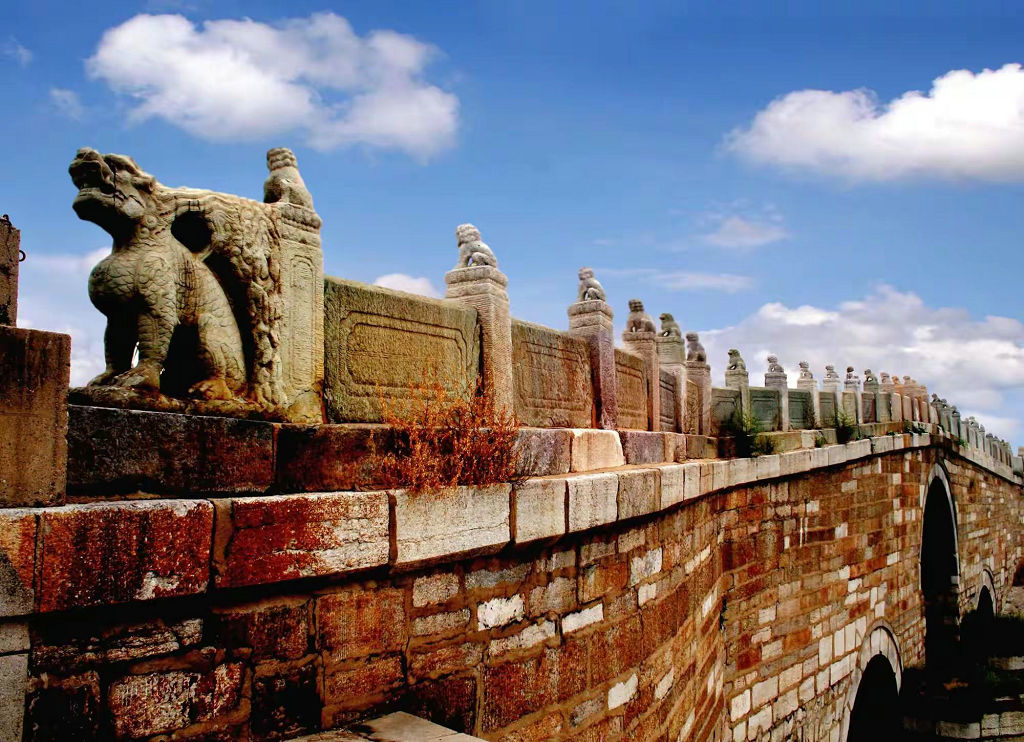

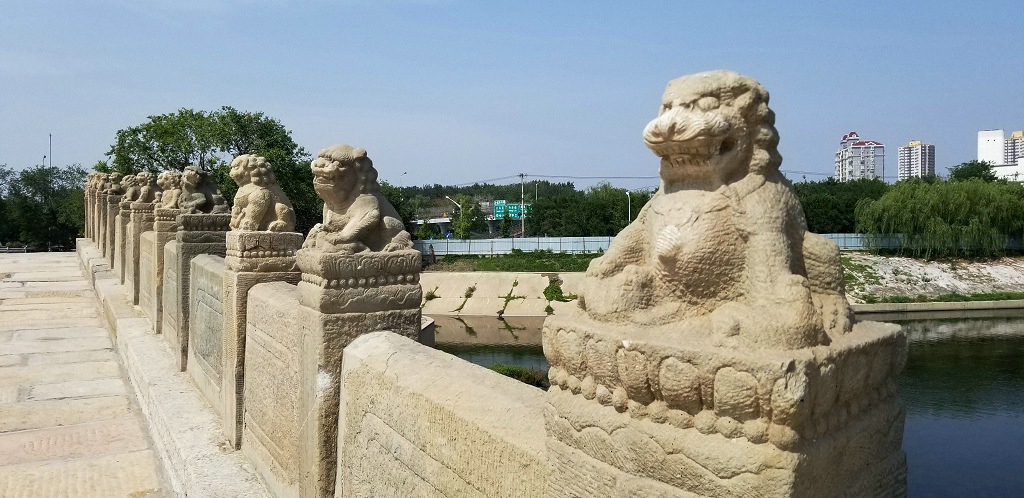

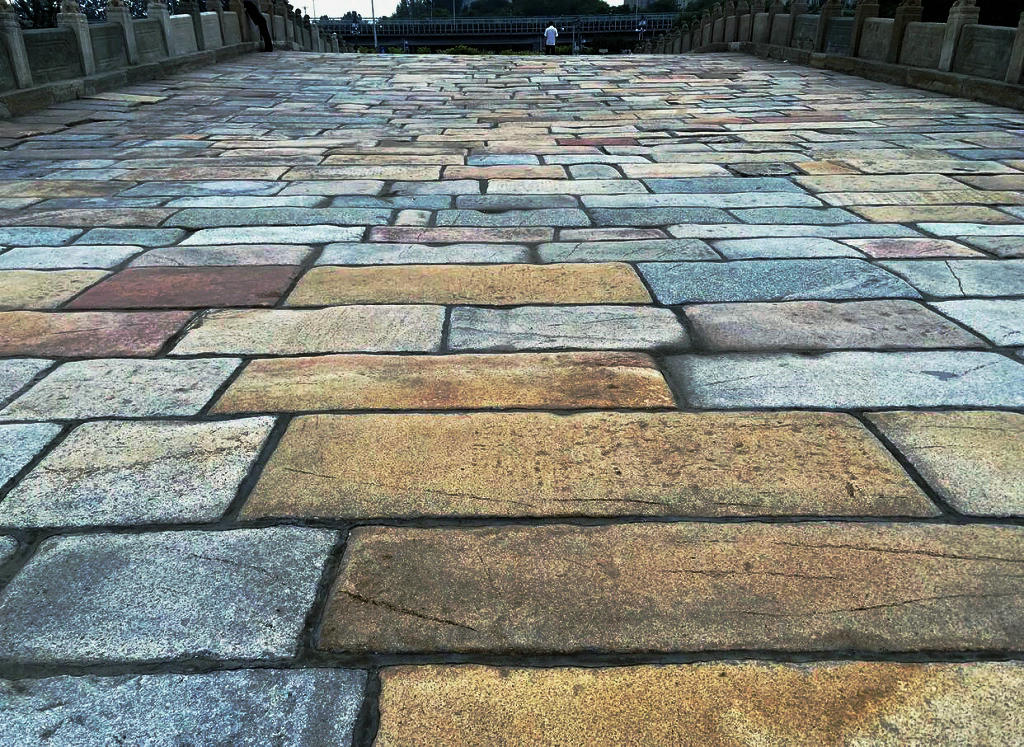

  栏板原为青石实心板,望柱原为青石方柱,柱头除四根角柱为平顶外各有石狮一只,而后在历代修葺中杂有花岗岩等,狮雕也很粗糙,端柱外各有一石雕坐兽,兽体与端柱为一块整石料雕成。地伏为矩形断面,下边有单层仰天石,多为白石,并非汉白玉,有少量青石,其中有少量地伏和仰天是用旧白石料改制的。桥面为单层横铺花岗岩条石,引道也是花岗岩条石,单层横铺与桥面相连。
  拱结构均为纵联砌法,中孔拱有修理痕迹,石端面加工较细,形成脸,上边有外凸边线形成拱眉。桥墩上游面有分水尖,前方立有一根面为四边形的铸铁柱,成为分水铁刃,海墁上下游都延至雁翅泊岸端部,石料为花岗岩条石,桥外为横铺,其基础为木桩,下游有铁柱穿透,桥下条石顺铺,海墁桥基为一体,桥墩桥台建于其上,基础为大木桩,上有圆木搭架。全桥结构限于篇幅,仅作简介,详细构造已写入《北京古代石桥》中。
