上海市长清路川杨河桥

上海市长清路川杨河桥

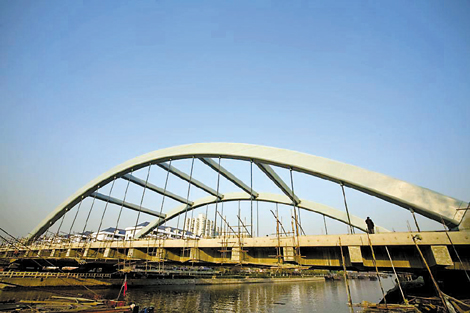

    长清路川杨河桥是长清路跨越川杨河的大型桥梁,主桥采用下承式钢管混凝土系杆拱桥,一跨跨越河道,计算跨径83m,主桥宽32.5m。南北引桥为多跨简支梁体系,南侧引桥跨径组合为:3×22m =66m;北侧引桥跨径组合为:3×22m =66m。梯、坡道分别位于的桥的东西两侧,顺接主桥人行道,平面上梯道按直线设置,坡道同线路一致按曲线设置。全桥长219.26m。
  上部结构采用83m的下承式简支拱梁组合结构,可有效降低桥建筑高度,减少引桥长度,主桥采用无支架施工,以减少对川杨河航道运输的干扰。
