上海市江杨路蕰藻浜大桥

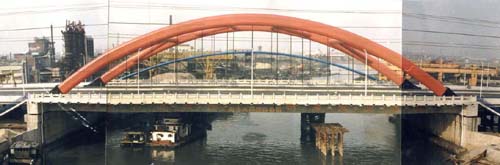

    蕴藻浜大桥是江杨北路辟通改建工程跨越蕴藻浜的重要节点,该桥全长440.42米,起止桩号为6+729.79--6+170.21,跨径及长度为8*22米+85米+8*22米,桥宽为主桥总宽40米,引桥总宽36米。

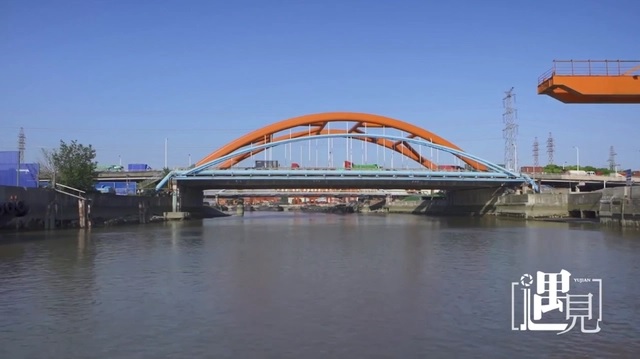

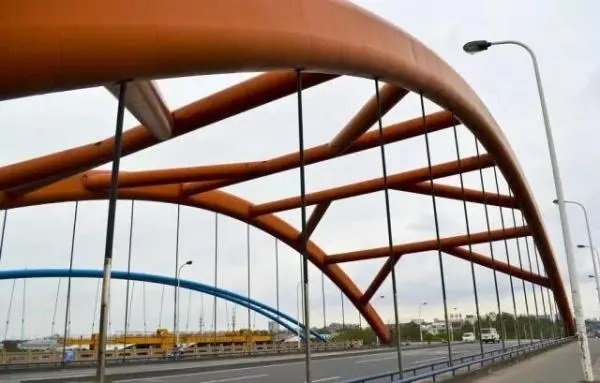

  主桥设计为系杆拱桥,一跨过河,跨径为85米,主梁采用预应力砼箱形结构系梁共二片,箱梁高2.4米,宽5米。主拱圈采用钢管砼结构的拱肋二片,其横向中心距为26.5米,拱肋截面呈圆端形,总高2.4米,宽1.35米。钢管拱矢高17米,矢跨比1:5。二片拱肋间设4道K形Φ1200钢管风撑,在拱脚处设预应力砼端横梁,梁长40米,宽2.5米,高2.48-2.88米。每片拱肋下设15根吊杆,悬挂下部对应的系梁。二片系梁间设17片中横梁联结。
  主桥下部结构为实体式墩身、承台及钻孔灌注桩基础。
  二侧引桥均为预应力空心板,下部桥墩为立柱式墩、方桩基础。桥址处蕴藻浜航运繁忙,场地比较开阔,除保证通航外,其它外界干扰较少。
  开竣工日期为:1998年12月2日-1999年12月。
