上海市川环南路浦东运河桥
〈〉〔〕[]{}

上海市川环南路浦东运河桥

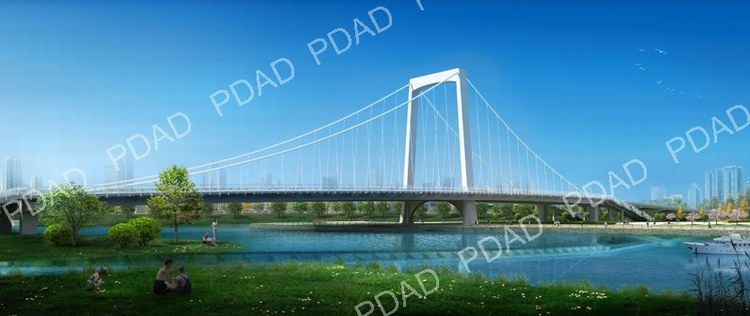

    主桥结构采用两跨独塔自锚式悬索桥,主跨一跨跨越规划浦东运河、边跨最大限度跨越景观岛的开发利用空间。主桥计算跨径112m+72m,主桥斜交正做。
  主桥的上部梁体采用全焊接钢箱梁,纵横梁结构。主梁全长197m,顶面宽32m。两侧边主梁采用封闭式箱形截面,箱宽2m,高度2.272m;两侧边主梁之间设横梁,纵向间距为3.5m,外挑2.25m人行道,总宽达32m,横梁设2%的桥面横坡,桥梁中线处梁高2.5m。
  桥塔是悬索桥的主要视觉中心,桥塔的造型关乎桥梁整体的景观,因此针对桥塔的设计在作了多种比较。最终确定门式桥塔,设计理念为:“川沙之门”。


    资源来源——
