上海市奉贤区民乐路金汇港大桥

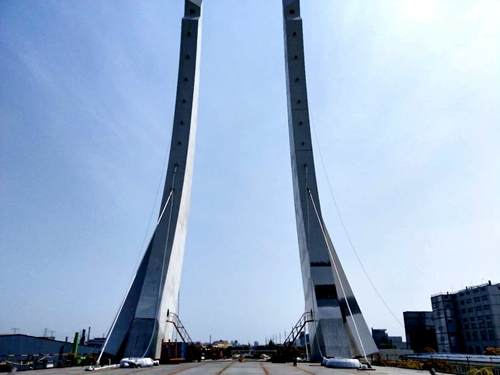

    民乐路金汇港大桥主桥为145m+75m独塔双索面斜拉桥,桥宽33.6m,墩、塔、梁固结,斜拉索为扇形布置的密索体系。斜拉桥主跨结构为钢梁,边跨结构为混凝土梁,桥面以上主塔为曲线异形钢结构,桥面下墩柱为混凝土结构。
  全桥斜拉索共计16对,共计32根,采用PE护套平行钢丝拉索,中跨MC8索最长为140.446m,重9.55t,边跨SC1索索力最大,为558.6t。斜拉索采用一端固定,一端张拉模式,其中梁上为固定端,用固定端锚具锚固,锚固螺母位置为锚杆1/2处,塔内张拉端采用张拉端锚具,锚固螺母位置为锚杆的前1/3处。
