徐汇区龙腾大道淀浦河桥

〈〉〔〕[]｛｝

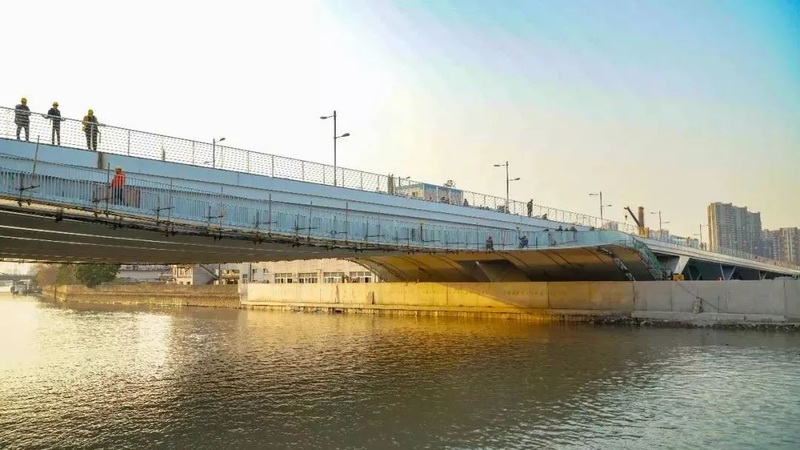

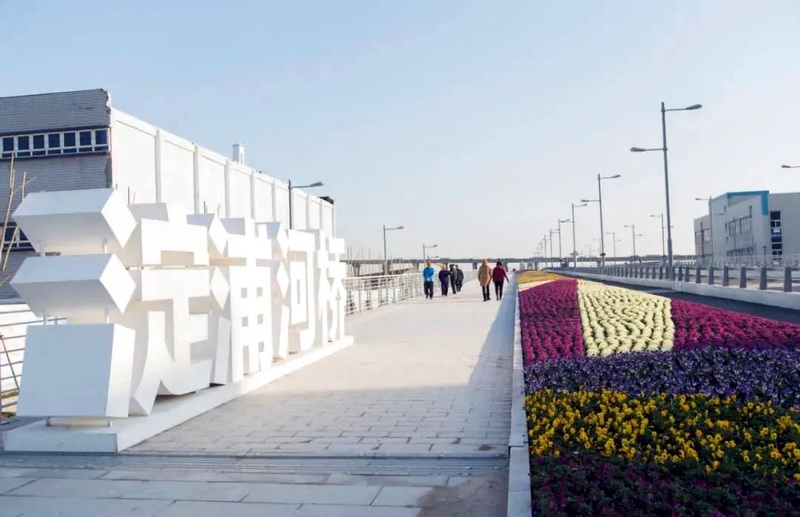

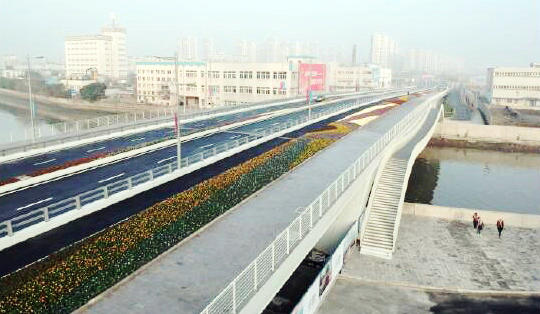

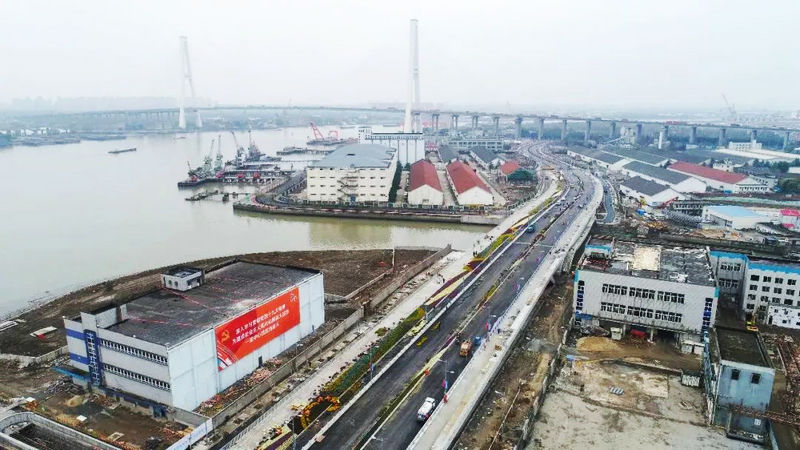

	淀浦河桥位于西岸的生态休闲区，是徐汇滨江贯通工程建设难度最大、工期最紧也最为关键的贯通节点，总长404米、主跨长度长达108米、用钢量8000吨。这样一个“庞然大物”设计结构却十分轻盈，其采用简洁明快的V墩梁式桥方案，并设置双向4车道，预留有轨电车从桥上通行。　　淀浦河主桥总长344 m，其中主跨108 m，桥跨布置为：20 m+30 m+35 m+48 m+108 m+48 m+35 m+20 m。桥梁体系采用连续V 构+ 挂孔梁方案，其中挂孔梁长70 m，北侧连续V 构长152 m，南侧连续V 构长122 m，挂孔梁与连续V 构通过设置上下牛腿的形式连接。主体结构宽35 m，挂孔梁底缘及近河侧主V 构斜腿悬挂2.5 m 人行道。采用钢筋混凝土矩形承台，钢管桩基础。　　淀浦河桥采用独特的空间分层设计方案，主要的车行流线由优雅动感的上层空间提供，同时在主V墩两侧悬挂轻巧起伏的人行步道供人行通过，将桥梁的主要功能与使用者的体验融合在一起，给行人提供饶有趣味的停留空间。在体验到桥梁结构美的同时，也满足了人们亲水近水的欲望。
