涪陵乌江大桥

涪陵乌江大桥

涪陵乌江大桥

涪陵乌江大桥

涪陵乌江大桥

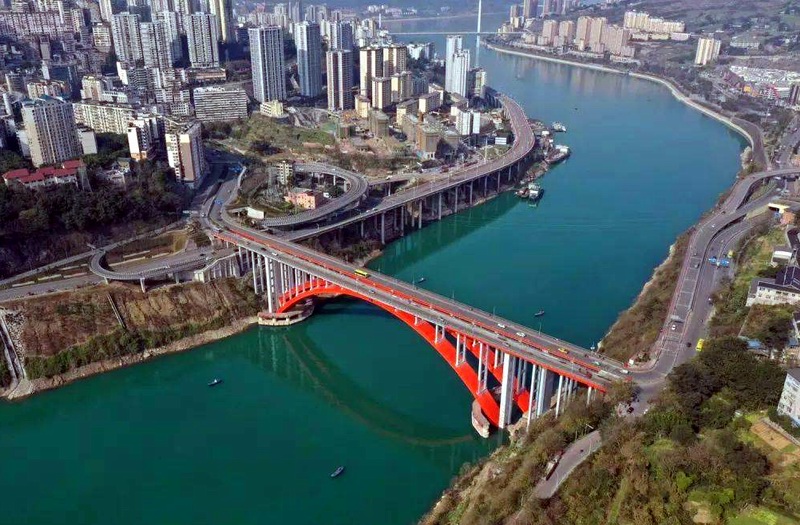

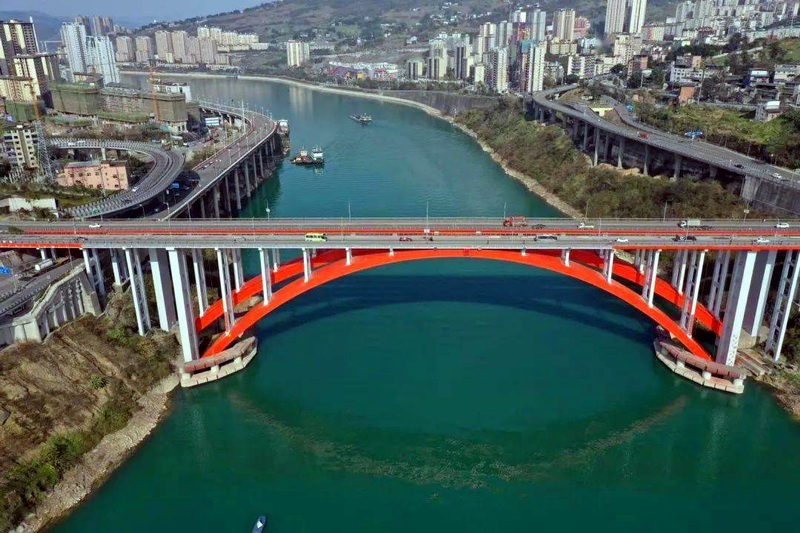

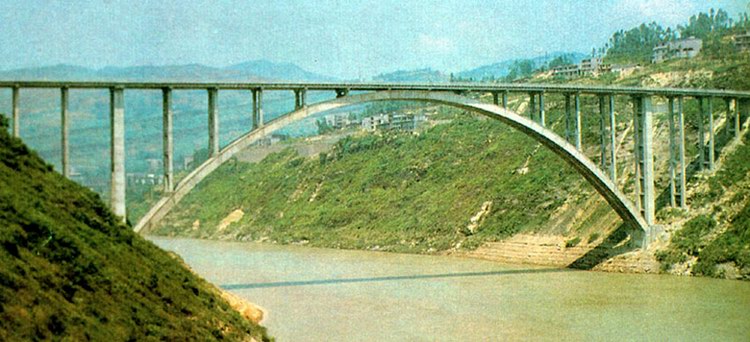

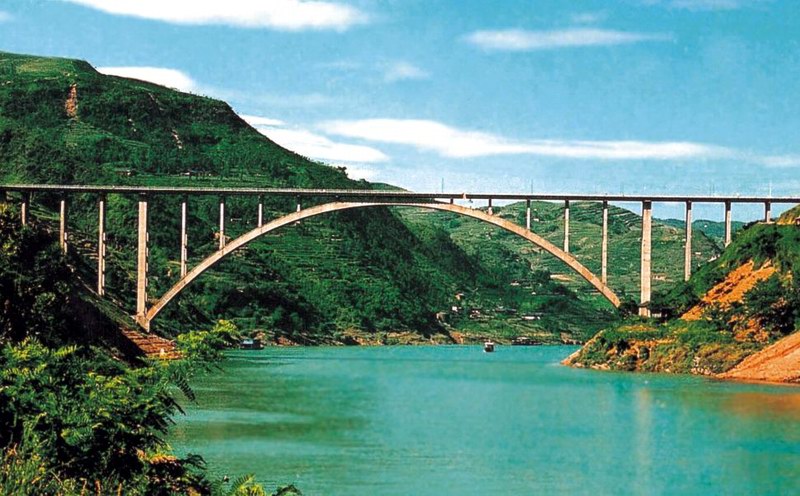

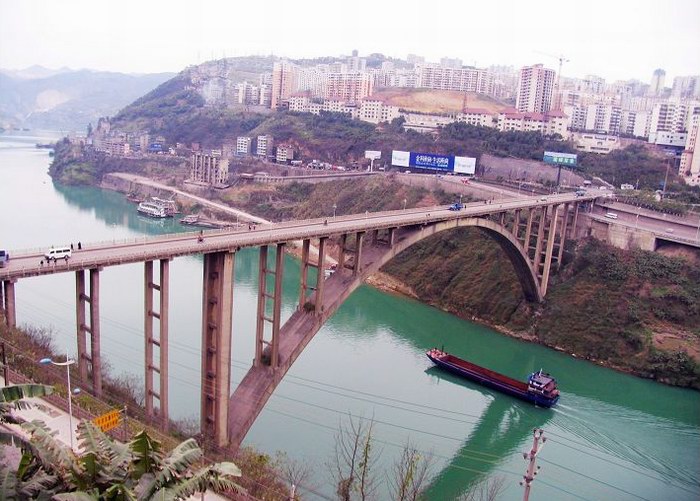

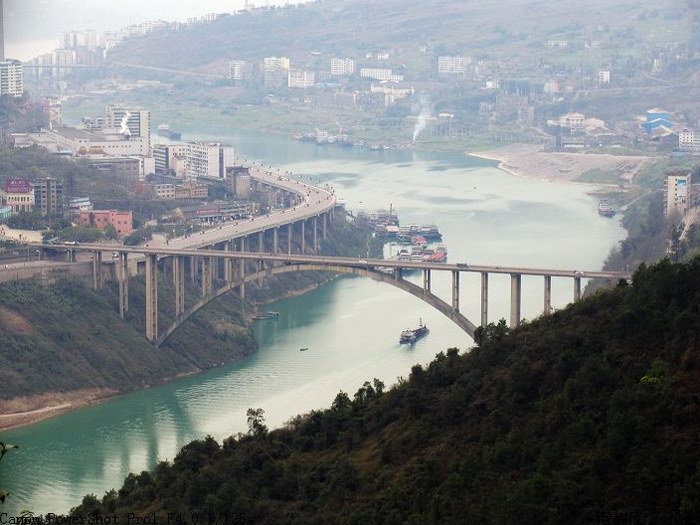

    涪陵乌江大桥位于重庆市涪陵,桥址为V型河谷,水深流急,大桥全长351.83m,桥高84m,主跨为1跨200m钢筋混凝土箱形拱式桥,矢跨比1/4,拱上建筑为13孔15.8m钢筋混凝土简支板,双柱式柔性排架,桥台基础置于岩石上,主拱圈采用3室箱,全宽9m,由厚20cm的40号钢筋混凝土顶底板及腹板组成。该桥采用转体施工,先在两岸上、下游组成3m宽的边箱,待转体合拢后再吊装中箱顶、底板,最后组成3室箱。桥面为净9+2x1.5(m)人行道。全桥工程数量为:混凝土7684m3,1.819m3/m2;钢材6050kN,1.43kN/m2。于1989年建成。
