重庆市轻轨三号线嘉陵江大桥
〈嘉陵江〉〔〕[轨道·变截面PC预应力混凝土连续刚构桥]{渝中区上清寺街道江北区华新街街道}

重庆市轻轨三号线嘉陵江大桥

重庆市轻轨三号线嘉陵江大桥

重庆市轻轨三号线嘉陵江大桥

重庆市轻轨三号线嘉陵江大桥

重庆市轻轨三号线嘉陵江大桥

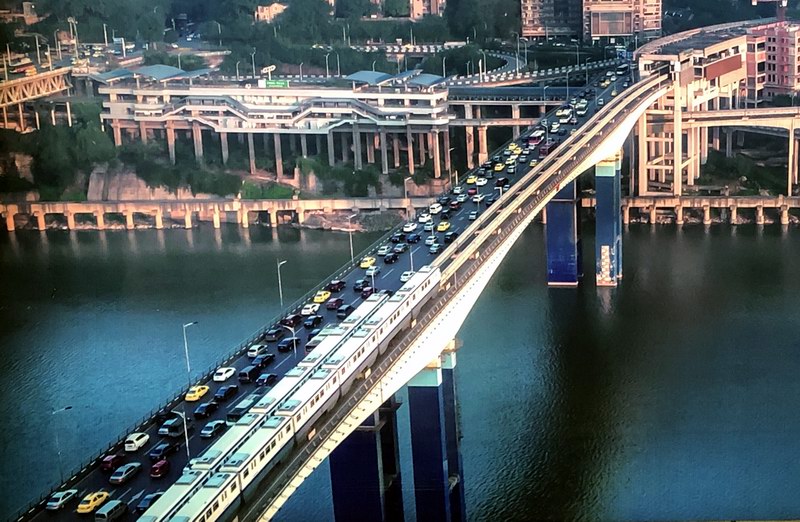

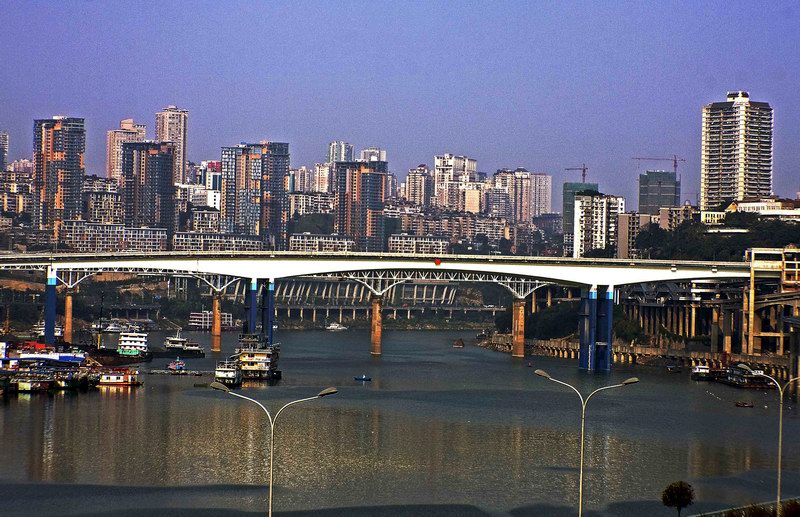

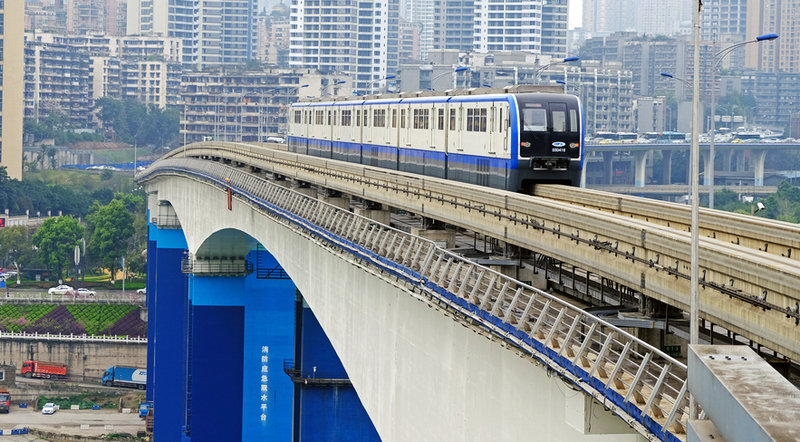

    重庆轻轨三号线嘉陵江特大桥为轨道交通专用桥梁,主桥为变截面PC预应力混凝土连续刚构桥,大桥主体结构包括主桥、引桥、北引桥轨道三跨承重梁。该桥紧紧靠在渝澳大桥(嘉陵江复线桥)的上游侧,其主桥长度、主跨长度以及跨径布置与渝澳大桥完全一致。全桥长702米,主桥长352米,主跨160米,主桥跨径布置:96米+160米+96米。
  重庆轻轨三号线嘉陵江特大桥是一座带有竖向坡度的“弯桥”,坡度达4.6度,北低南高,桥中起拱。
