潼南县双江镇大田湾大桥

潼南县双江镇大田湾大桥

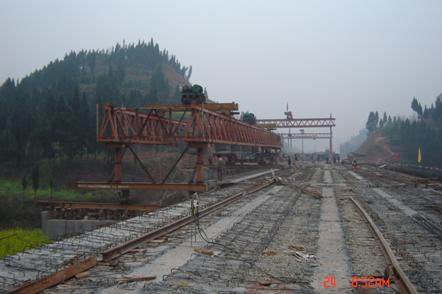

    大田湾大桥位于潼南县双江镇,桥位区两岸地势较缓,自然坡度角为10~35°,地面高程一般为246.61~273.39m,相对高差为26.78米,场地地貌上属低山浅丘陵地貌。本桥平面K105+301.000~K105+435.105位于直线上,位于右偏缓和曲线上,纵面位于i=0.75%的纵坡段上,桥面横坡2%。上部构造采用9×30m预应力混凝土T梁,桥长288.00m,全桥分2联,先简支后结构连续,1~4号墩、6~8号墩墩顶采用结构连续。下部构造采用双柱式墩,最大墩高23m。3~7号桩基,由于覆盖层较厚,部分桩基地下水丰富,采用钻孔灌注桩基础;其余桥墩桩基采用人工挖孔桩基础,桥台采用U型台,扩大基础。本桥在两桥台、5号墩处设置160型伸缩缝。

    资源来源——
          http://www.tfgs.cn/html/xwzx/tfxw/news_250_478.html
