重庆市蔡家嘉陵江大桥

重庆市蔡家嘉陵江大桥

    蔡家嘉陵江大桥,是重庆主城区开工建设的第36座特大型跨江大桥,位于渝武高速马鞍石大桥、轨道6号线嘉陵江大桥之间,将串起蔡家和礼嘉两大核心组团。在开工现场往外看,就能看到轨道列车正从旁边的轨道桥上通过。

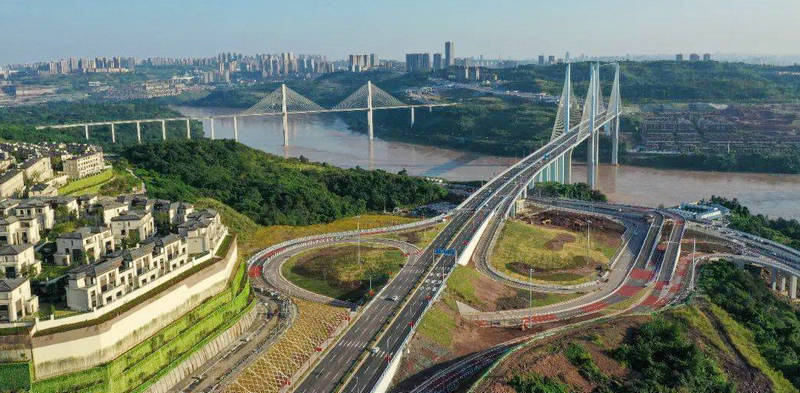

  蔡家嘉陵江大桥总投资约29亿元,全长3.42公里,北起两江新区蔡家组团代家院子立交,南至礼嘉片区礼白路,主要建设内容包括大桥主桥、引桥,金山寺、小湾两座互通立交。
  其中,桥梁工程全长1420米,主桥主跨320米,桥面宽度37.5米,双向八车道,引道为双向六车道。按城市主干路设计,设计车速为60公里/小时。

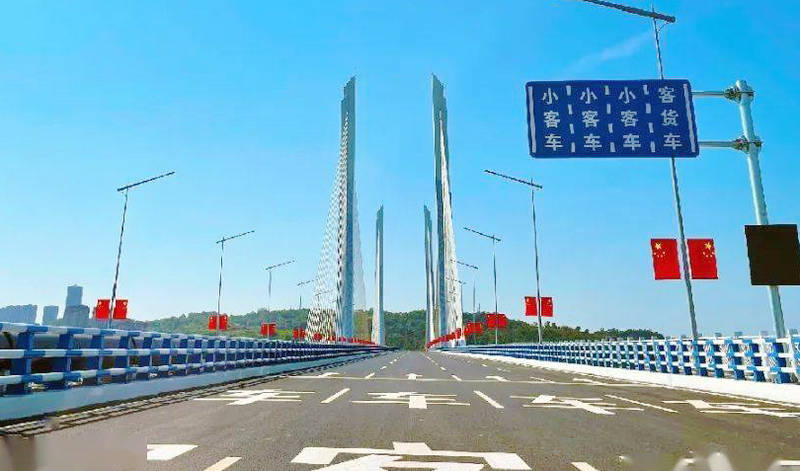

  蔡家嘉陵江大桥设计以“蔚蓝未来”为主题,构思源于“美丽山水之城”。塔身以蓝色为主色调,从江面到塔顶由深到浅渐变,塔身中部涂装成水波纹装饰纹样,象征“腾飞的重庆,蔚蓝色的未来无限延伸”。

  重庆市蔡家嘉陵江大桥位于马鞍石大桥(渝武高速)与轨道6号线嘉陵江大桥之间,距渝武高速马鞍石大桥上游1.6公里,距轨道六号线嘉陵江大桥下游1.0公里。重庆市蔡家嘉陵江大桥南起礼嘉片区礼白路,跨过嘉陵江,北接北碚区蔡家片区。

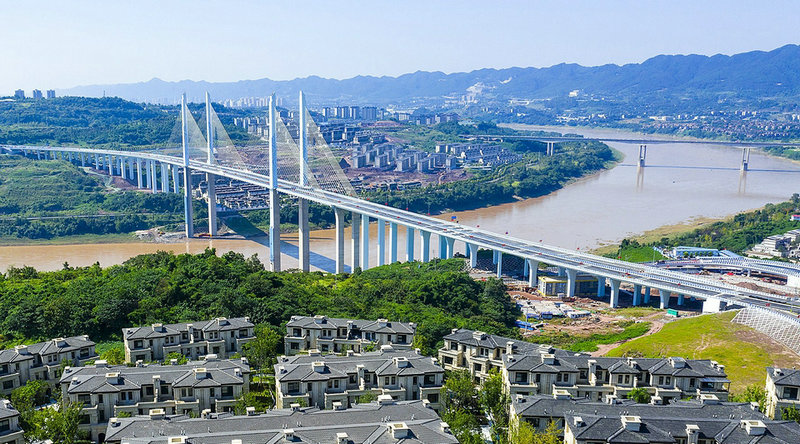

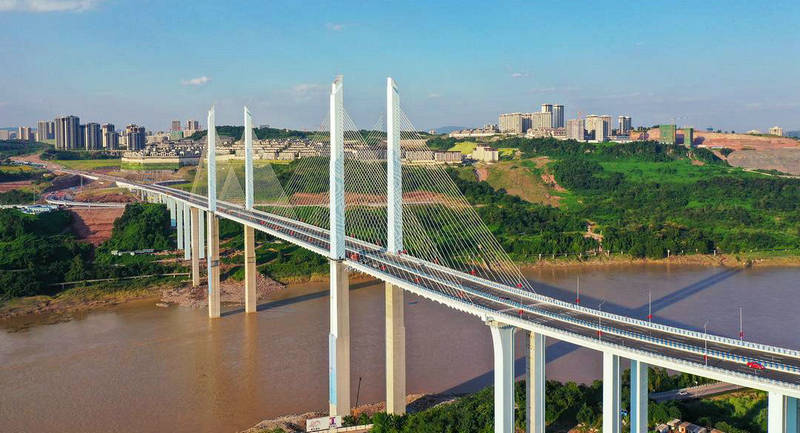

  蔡家嘉陵江大桥桥型为双塔双索面等高塔斜拉桥,桥塔均为H型塔,由上、下两个塔柱和一道横梁组成。桥梁工程全长1426米,主桥长600米,主跨320米,主桥跨经布置为140+320米+140米=600米。桥塔均为H型塔,由上、下两个塔柱和一道横梁组成。主梁采用分离式混凝土的断面布置形式,为预应力混凝土梁。南引桥采用左幅:(2×30米)+(35米+2×30米)+(3×35米)+(3×50米),右幅:(2×27.5米+2×35米+30米)+(3×35米)+(3×50米)=410米预应力混凝土连续箱梁;北引桥采用左幅:(3×50米)+(2×35米+33.25米+34.75米)+(35米+31米)+(2×31米);右幅:(3×50米)+(35米+30米+30.35米+34.65米)+(3×35米+31米)=416米预应力混凝土连续梁。
