丰南区津秦客专丰南特大桥
〈〉

丰南区津秦客专丰南特大桥

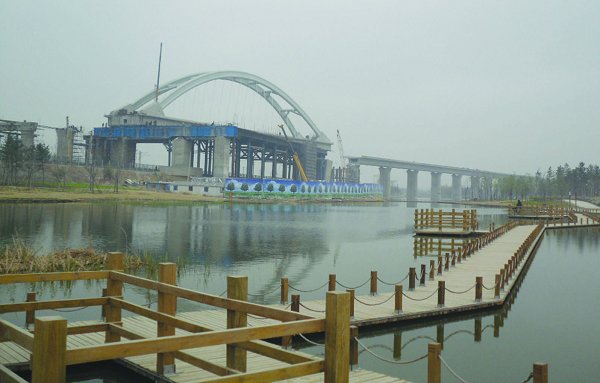

    津秦客专丰南特大桥113米系杆拱为洛泽体系的提篮式钢管混凝土结构,桥梁全长116米,计算跨径113.6米,系梁按整体箱梁布置,采用单箱三室预应力混凝土箱形截面,混凝土总方量达3788方;拱肋采用二次抛物线型,拱肋平面内矢高22.6米,拱肋在横桥向向内倾8度,形成提篮式样。拱肋管内灌注C50微膨胀混凝土,平转荷载总重达1万吨,是公司所施工的最重跨既有线平转施工梁体。
  该113米系杆拱梁跨越津山铁路下行线、丰胥联络线两条铁路,考虑系杆拱与既有铁路夹角仅为15度,与津山下行线、丰胥联络线两条既有线平面交叉影响长度近100米,既有线为高填土路基,客专桥下净空有限,在方案比对下,采用在铁路西侧沿铁路搭设支架现浇系杆拱梁,成桥后通过横跨铁路的滑道梁平转就位的施工方法。工艺要求高、组织难度大、安全防护难是本项目施工的重点和难点。为确保工程质量和进度,项目部采取多项措施确保施工的顺利进行。一是在施工前进行了多次安全技术交底,将施工工艺、操作规程、安全注意事项具体落实到工班;二是在系杆拱平转前,油泵、油顶、吊机等全部进场并检验合格。三是人员安排合理,确保了人员到位及突发事故处理时有领导负责。
  此系杆拱桥跨越津山、丰胥铁路双线,是津秦客专全线唯一一座系杆拱桥,它的转体到位,标志着大桥局在津秦客专线上又一难点的攻破,为实现目标工期奠定了基础。
