漯河市牡丹江路大桥

〈沙河〉〔〕［］｛｝

△ 摄影　赵路坦

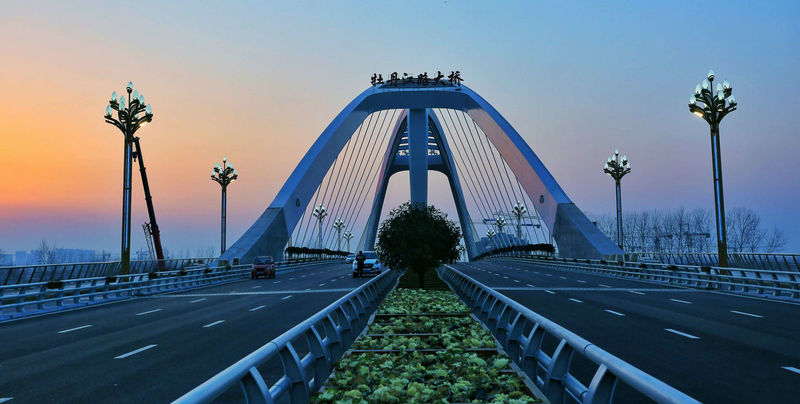

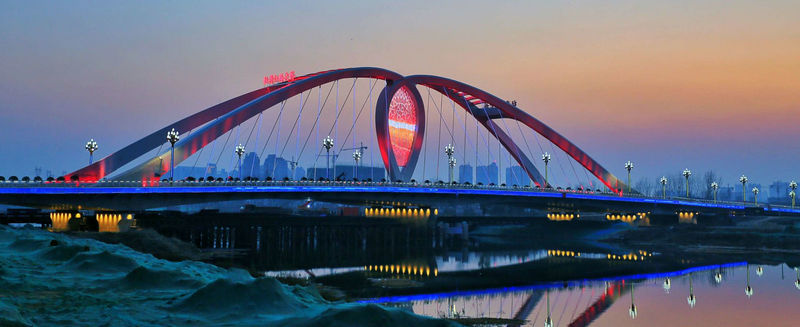

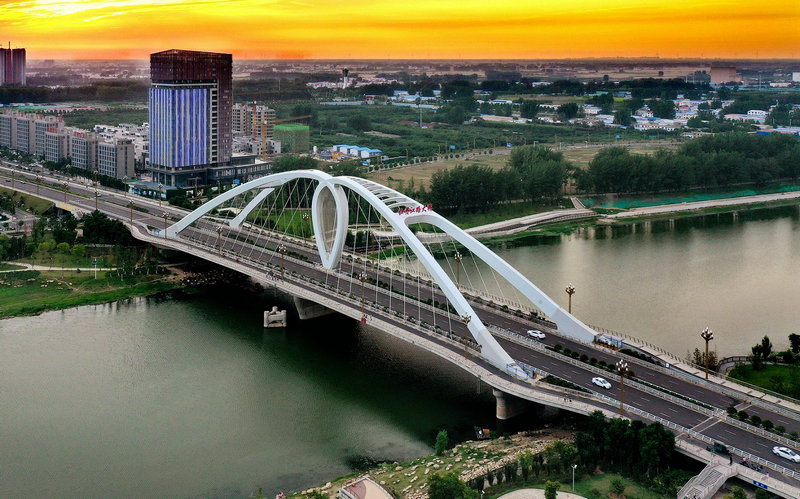

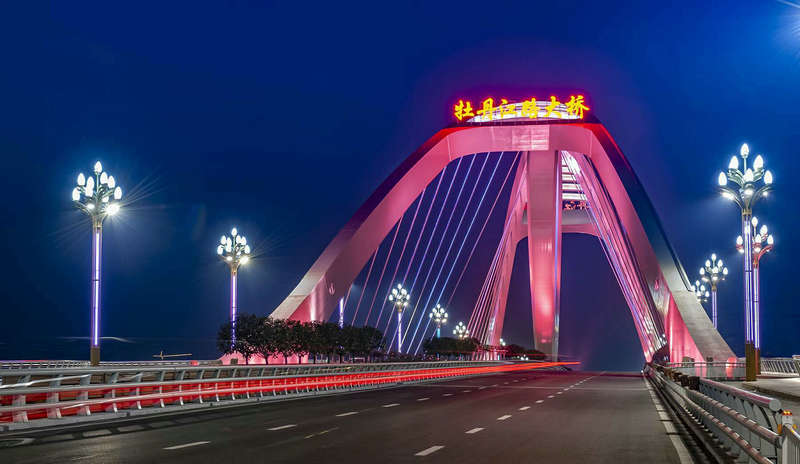

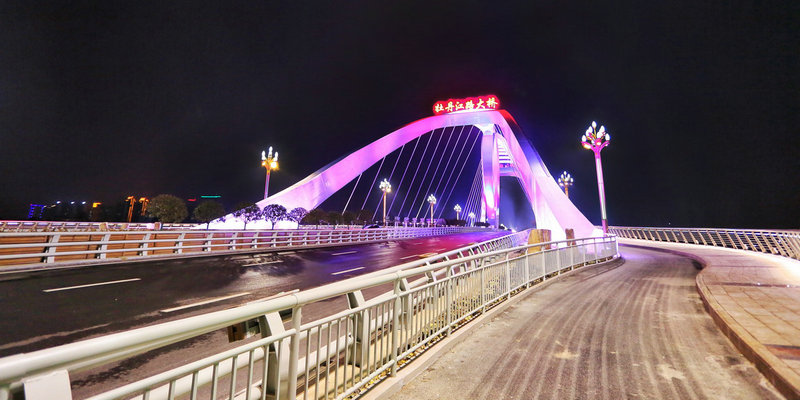

	牡丹江路沙河桥于2016年1月开工建设，2019年1月建成通车。　　桥梁总长388米，主桥桥梁结构体系为4跨下承式拱梁组合体系，跨径布置为44+88+88+44=264米，预应力混凝土双主梁+异形钢拱结构，利用混凝土箱梁的体内预应力平衡拱肋推力，在梁内不设系杆。引桥采用预应力混凝土连续梁结构。　　主拱由边拱脚混凝土拱座、边拱脚钢帽段、钢拱单箱单室段、钢拱单箱三室段（拱肋合并节点、拱拱交叉节点）、内腹板数量（箱室数量）渐变段、钢拱单箱双室段、立拱拱脚段、外包装饰钢板等部分组成。
