郑州市大石立交桥
〈〉〔〕[]{}

郑州市大石立交桥

郑州市大石立交桥

郑州市大石立交桥

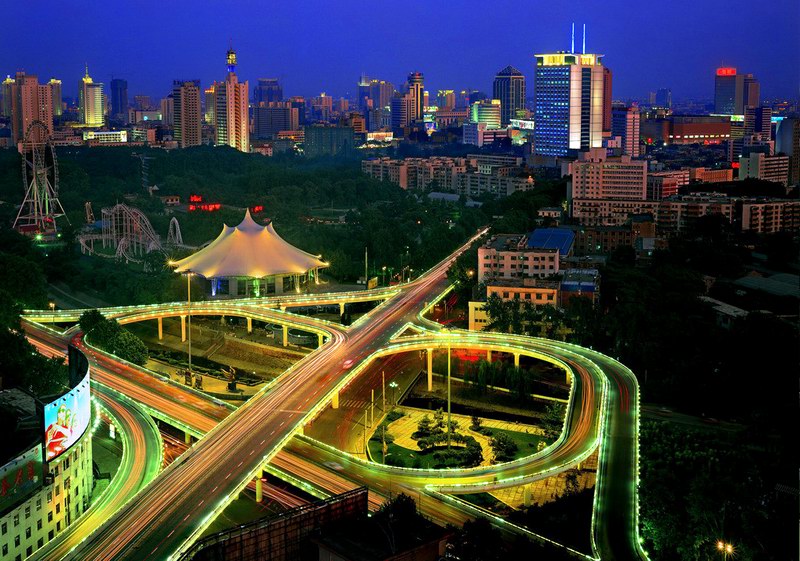

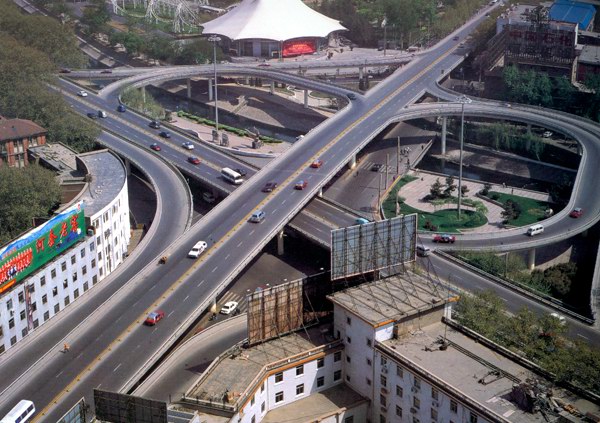

    郑州大石桥立交桥工程是郑州市政府九四年重点工程项目之一。本程位于金水路与南阳路,铭功路交叉口,设计为三层半互通式立交桥,地面为一层,高加桥为第二,三层。第二层桥面标高为6.5米,第三层桥面标高约为12米,各岔道为圆弧形,桥面为空间曲线,造型异常美观大方。
  立交桥主体结构由桩基、承台、墩柱、箱梁组成,其中箱梁为后张预应力结构。全桥建筑面积为31400平方米。主干道的单箱三室预应力钢筋混凝土箱梁,梁高为1.36米。其中1﹟梁、2﹟梁、4﹟梁、5﹟梁、5a﹟梁、5b﹟梁、变高跨梁共计42跨,宽度为16米,长度为30米、35米、42米和50米四种类型。箱梁内预应力分纵向、横向和竖向三种,亦为三种张拉工艺进行施工。
  郑州大石立交桥为非对称式半苜叶型三层互通式立交桥,高架桥跨度为30米,匝道跨度为20米,高架桥全长约2000米。该桥获郑州四桥一路优秀设计一等奖。1996年荣获中国建筑工程鲁班奖。
  于1994年6月10日动工,同年12月30日全线通车。为非对称式半苜叶型三层互通式立交桥,高架桥全长约2000米,主体结构建筑面积为31400平方米。主要由两条主线高架桥和六个匝道桥组成,主线高架桥除第三层高架中跨越既有大石桥一联(35米+50米+35米)为变高度预应力钢筋混凝土箱梁外,其余均为等高度预应力钢筋混凝土箱梁,匝道桥均为钢筋混凝土连续梁。计荷载为汽-20,主线桥双向4车道,桥面全宽16.8米。
