郧县郧阳汉江公路大桥
〈〉

郧县郧阳汉江公路大桥

郧县郧阳汉江公路大桥

郧县郧阳汉江公路大桥

郧县郧阳汉江公路大桥

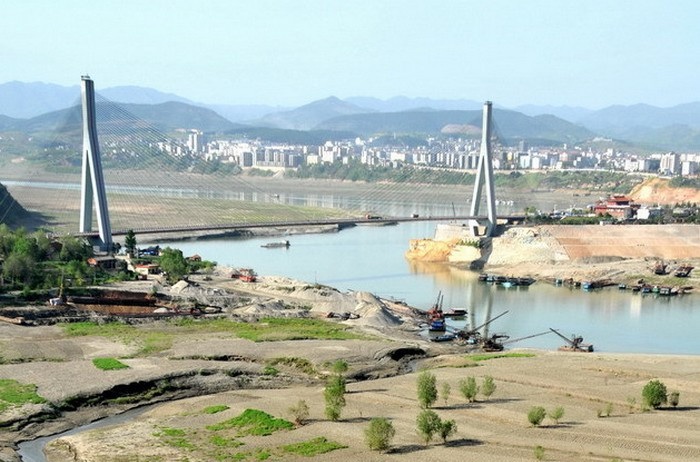

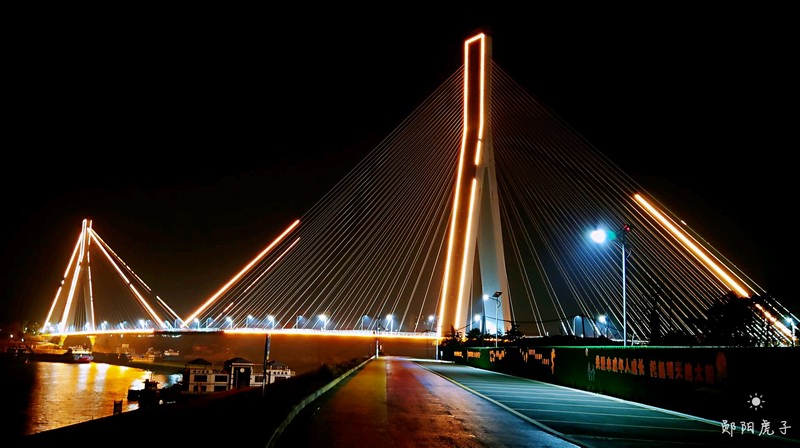

    郧阳汉江桥位于湖北省郧阳县,跨越汉水,桥位在丹江口水库回水段。大桥为双塔、空间索面预应力混凝土斜拉桥。跨度配置86+414+86(m),全长601m。岸孔主梁43m,另配43m长地锚式平衡重锚固桥台。该桥主梁采用三向预应力三室单箱结构,全宽15.6m,中心高2.0m,主梁与平衡重锚固桥台刚结,与索塔分离。跨中设置可抗剪、抗弯、抗扭的无轴力接头。索塔采用钻石形钢筋混凝土空心结构,全高108.5m,桥面以上塔高90.62m,塔基为每座索塔用15根φ2.0m人工挖孔桩。每座索塔,河侧用25对斜拉索支承主梁,岸侧仅4对,另21对拉索锚固桥台上。拉索在梁、塔、台上的索距分别为8.0m、1.2m、2.0m。拉索在现场制作,采用PE热挤护套扭绞型钢丝索,两端配置冷铸锚具。平衡重锚固桥台采用三向预应力锚箱,每台锚箱16个箱室内填砾石与砂。该桥特点:1.背索主要锚于锚固桥台,提高了桥梁的总体刚度;2.采用空间索面,提高了梁的抗扭刚度;3.首次采用无轴力接头,增加了主梁的刚度和连续性;4.拉索集中于主塔上部单箱内,便于调整索力。该桥于1990年11月动工,预计1993年建成。湖北省交通规划院设计。四川省桥梁工程公司施工。

    资源来源——
