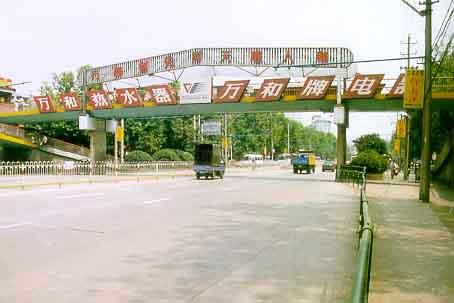

武汉市单洞门人行天桥

〈〉〔〕［］｛｝

	武汉单洞门人行天桥位于解放大道单洞路口首约140米，该桥长47.2米，宽4米，跨度为22.8米，桥下净空5米。天桥采用三跨连续钢梁，梁高0.8米。梯道从接主桥刚梁至转角平台到第一梯台采用钢箱梁结构，从第一梯台至第二梯台采用砖墙上铺预制砼盖板结构。桥宽4米，桥下净空5米。天桥下部结构中主桥中间两个墩采用扩大基础，边墩及平台采用８００钻孔灌注桩基础。　　该桥的建成使单洞门一带行人和自行车横穿马路的现象得以根除，有效地保证了内环线解放大道段的畅通，体现出明显的社会效益。　　设计单位：武汉市市政设计研究院　　施工单位：武汉市市政机械化公司
