杭州市京杭运河特大桥

〈京杭大运河〉〔〕［宁杭高铁桥］｛｝

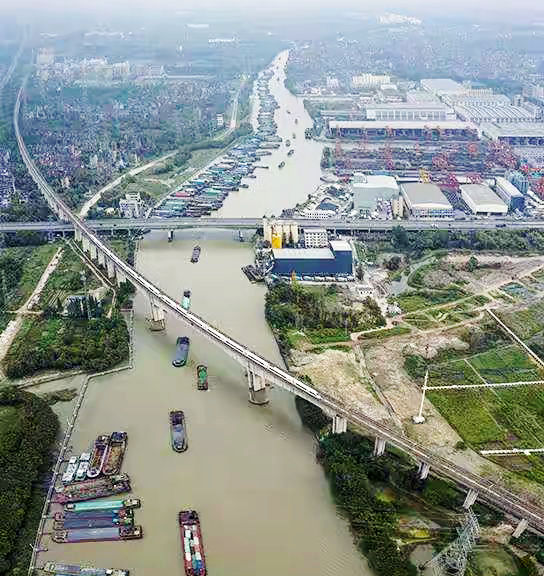

	京杭运河特大桥跨越京杭运河（84+152+ 84）m构连续梁总长320m，该刚构连续梁为宁杭客运专线上最长桥梁上的最长特跨，设计里程DK238+162 . 91~DK238+483.21，刚构连续梁以 39度的夹角跨越 Ⅲ级航道的京杭运河（桥梁跨越河道处河宽约 126m，通航净高≥ 7m，净宽≥60m ) ，两主墩523号、 524号位于京杭运河内，墩位处水深3~4m，刚构连续梁具有基础设计桩多、桩径大、桩长和承台结构尺寸大、开挖深度深，基坑围护等施工难度大的特点。箱梁梁体截面类型为单箱单室直腹板变截面箱梁，箱梁根部梁高9.8m ，跨中梁高4.8m，箱梁断面顶板宽12m，底板宽8.2m；合龙段均长2.0m；边跨直线段长7 .0m，连续箱梁梁体采用C60混凝土。 　　主桥连续梁梁部采用三向预应力体系。
