金华市康济桥
〈义乌江〉

金华市康济桥

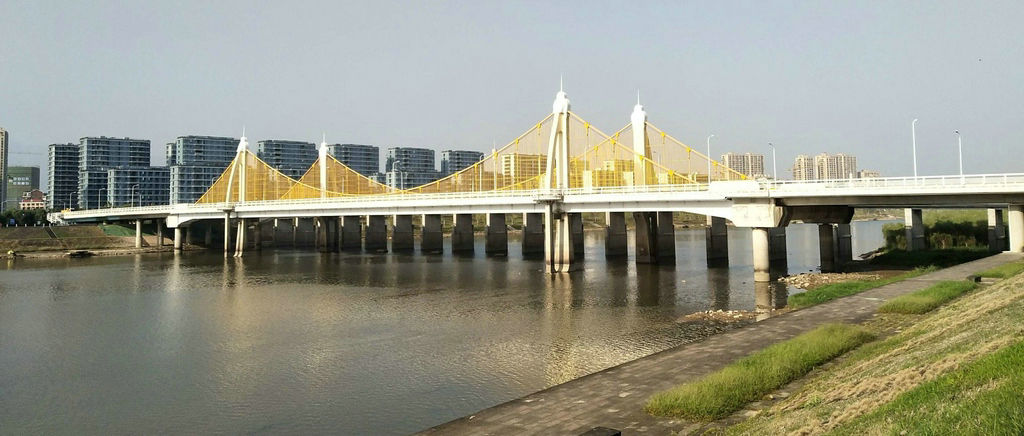

    金华市康济桥位于浙江省金华市,跨越义乌江,主桥为跨径30m+100m+30m的双塔三跨自锚式悬索桥(如图1.1.8所示),桥梁全宽31.5m=2×(0.25m栏杆+2.75m人行道+1.5m绿化带+22.5m机动车道/2),人群荷载为4.0kN/m2,机动车为6车道城-A荷载。主缆矢跨比为1/7.519,由19根61φ7.1mm的高强镀锌钢丝索股组成。吊索间距5m,吊索为91φ7.1mm的高强镀锌钢丝成品索。主梁采用钢-混凝土组合梁,标准梁高2.35m,其中钢筋混凝土板厚度为25cm,钢梁和混凝土板采用栓钉连接。索塔为钢筋混凝土结构,基础为扩大基础。
