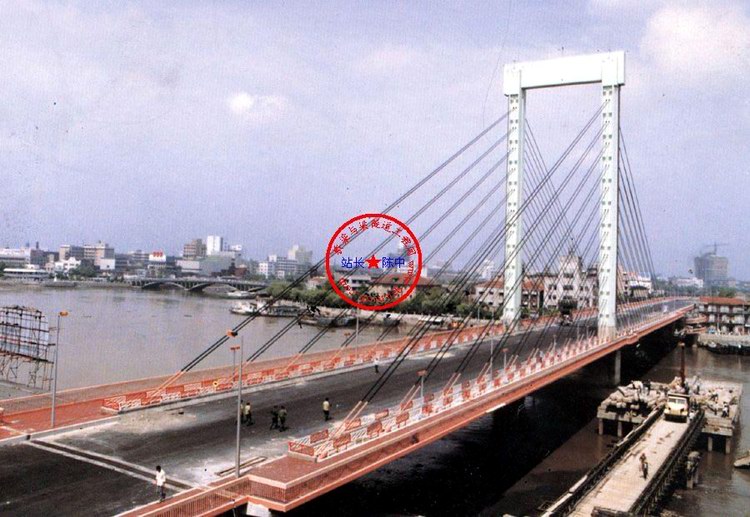

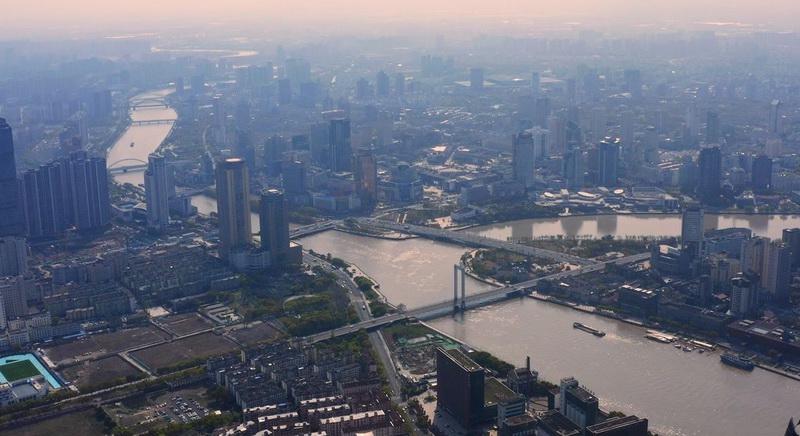

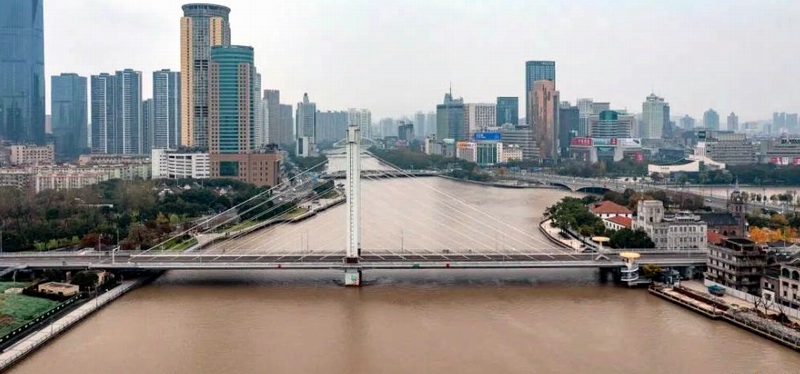

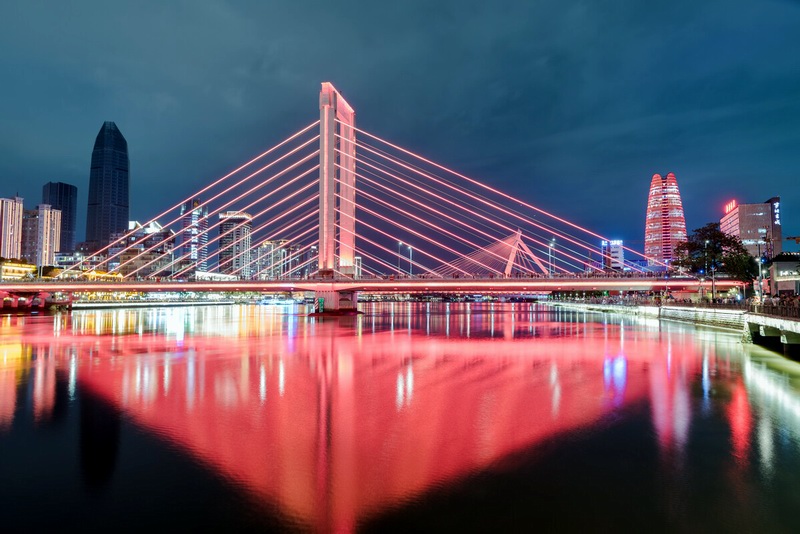

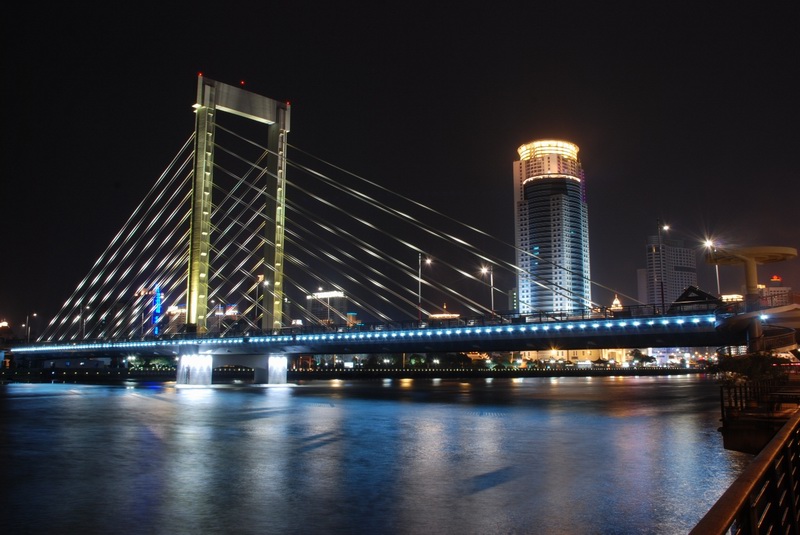

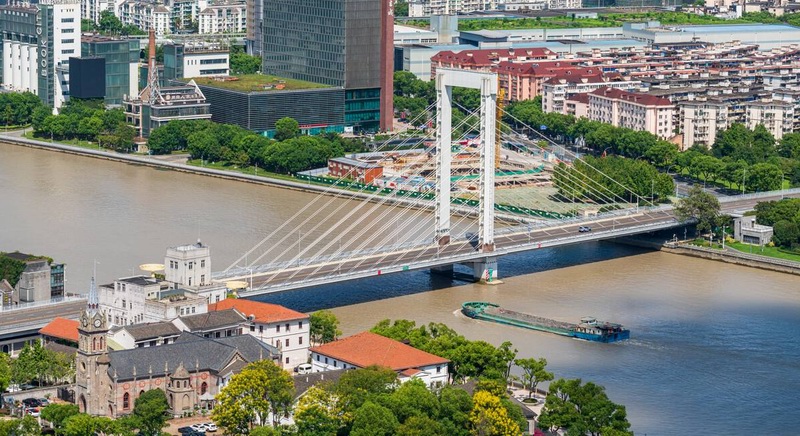

    甬江桥位于浙江省宁波市市区,是沟通市内江北、江东两区的一座城市桥梁。主桥为105+97(m)不等跨预应力混凝土独塔斜拉桥,引桥采用预应力混凝土空心板结构,全桥长588.62m。

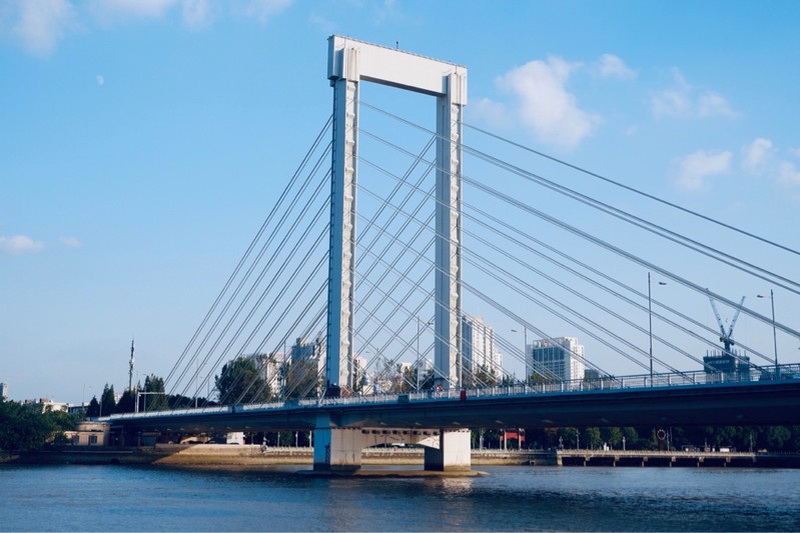

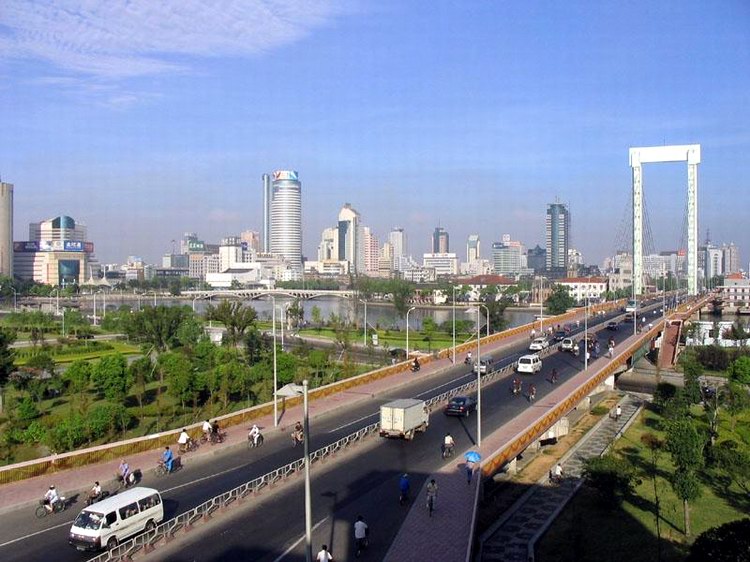

  主桥桥面总宽26m,按城市桥标准设计。车行道宽15m,两侧人行道各宽3m,车行道和人行道之间设有2.25m的护索带。引桥桥面宽21.5m。斜拉桥为塔、墩、梁固结体系。两个索面采用竖琴式布置,索距8m,全桥共11对索。拉索采用国产PE热挤索套防护工艺。门式桥塔高52m,并对它进行了艺术处理。主梁为带风嘴的半封闭双箱截面,梁高2m,顶宽24m,两侧悬臂长2.5m,底宽13m。每隔4m设一道横梁,并布置三向预应力。上部结构用挂篮悬浇施工。主桥塔墩基础为32根Φ160cm、长65m的钻孔灌注桩,承台尺寸为长35m、宽15.5m、高5m。于1992年6月通车。
