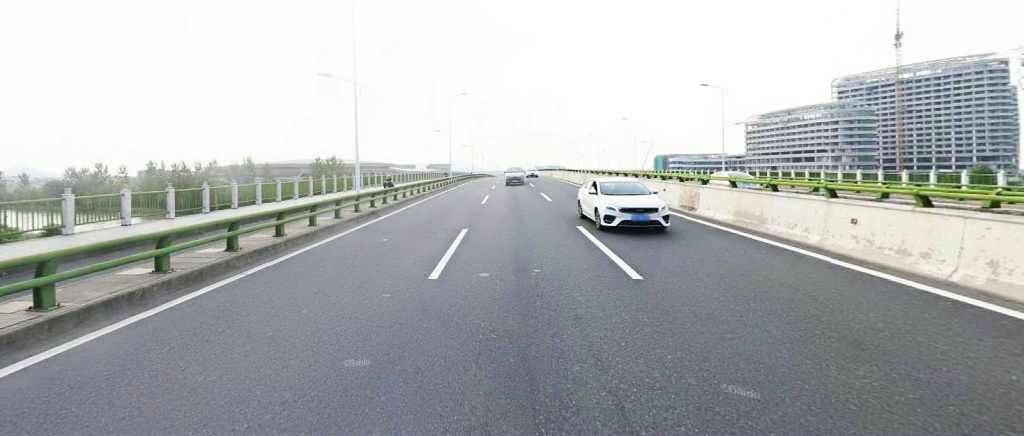

绍兴市上虞区一号路桥

〈京杭大运河、杭甬运河〉〔〕[]｛｝

	上虞市一号路跨杭甬运河桥工程，位于规划一号路，路线起点桩号为K3+635，向东可接至四环路交叉口（交叉口桩号K3+383），向西北方向跨越杭甬运河，终点桩号K4+355，路线全长0.72KM。主线按 *** 公路标准及城市主干路标准建设，设计速度60公里/小时，沥青砼路面。桥梁上部主桥为49M+85M+49M预应力混凝土V型墩连续刚构，箱梁顶面及底面设单向2%横坡，主梁为单箱双室结构，左幅：（东引桥7×30M跨径预应力混凝土小箱梁）+（主桥49M+85M+49M预应力混凝土V型墩连续刚构）+（西引桥27.3M+6×30M跨径预应力混凝土小箱梁），右幅（东引桥6×30M+27.3跨径预应力混凝土小箱梁）+（主桥49M+85M+49M预应力混凝土V型墩连续刚构）+（西引桥7×30M跨径预应力混凝土小箱梁）；桥梁总长601.3M ，基础：主桥主墩基础采用钻孔灌注桩和矩形承台，主桥过渡墩采用钻孔灌注桩群桩基础，引桥墩基础采用单排直径1.5M钻孔灌注桩；桥墩：主桥主墩采用薄壁V形撑，主桥过渡墩采用三柱式墩，引桥墩三柱式墩；桥台0、17号桥台均采用肋式台；双向六车道。
