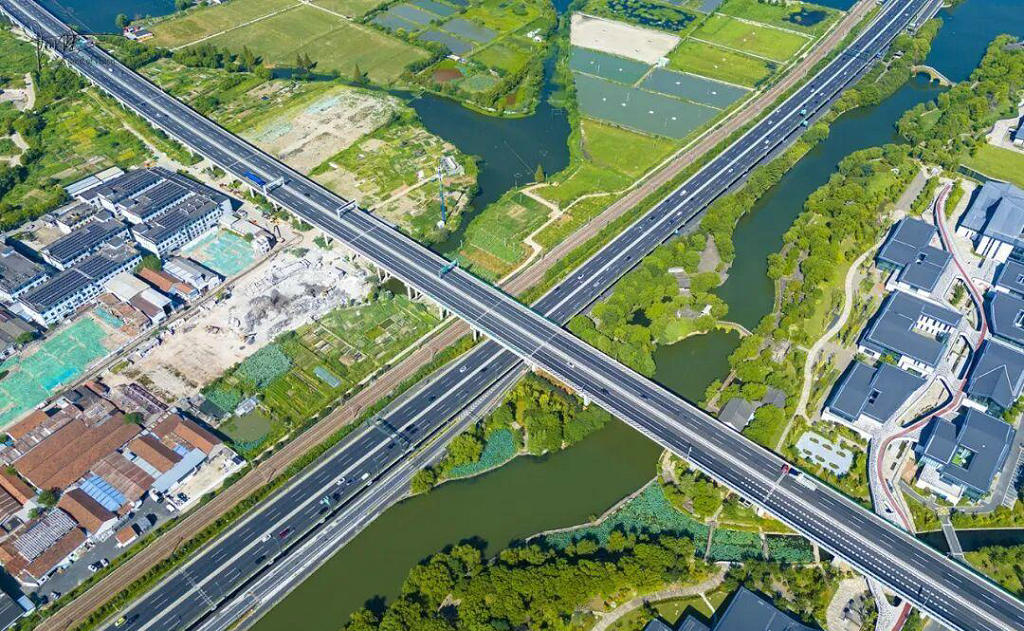

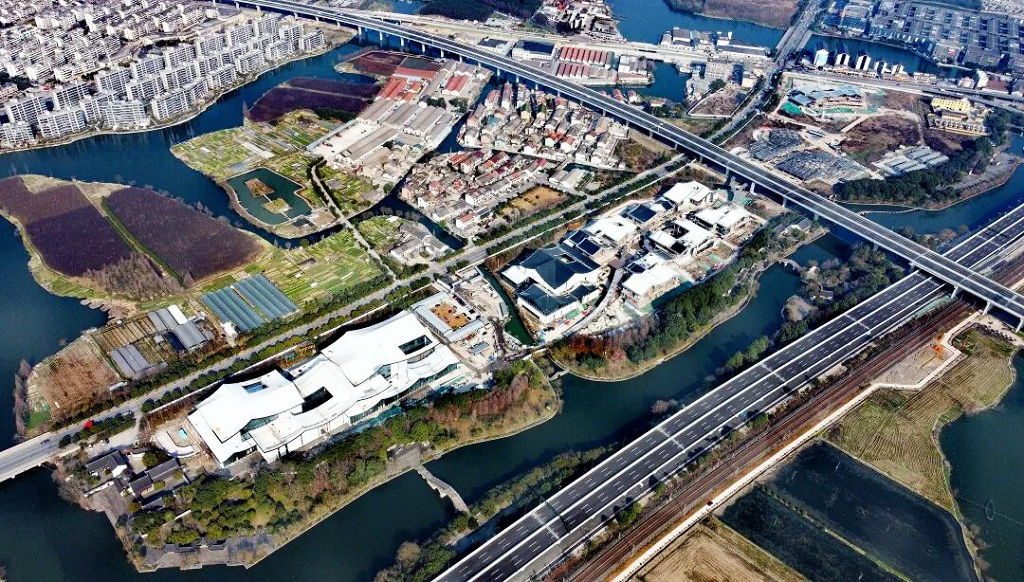

| 绍兴市越城区苏台高速跨萧绍运河大桥 |
| 〈古运河、萧绍运河、浙东运河〉〔〕[苏台高速]{} |
|
|
![]() |
![]() |
![]() |

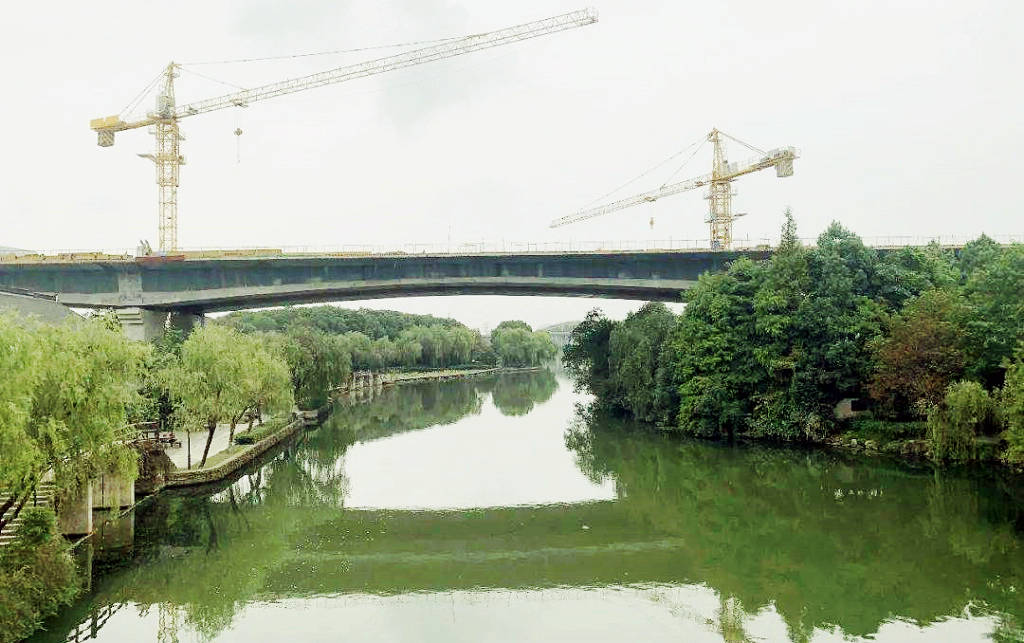

| 杭绍台高速公路城区段萧曹运河桥起讫里程K11+087-K11+237;中心桩号为K11+162,桥长150m,跨径布置40m+70m+40m,单幅主桥箱梁采用单箱单室结构。主梁采用挂篮悬臂浇筑施工,主梁顶底板采用C55混凝土,钢腹板采用Q345C钢材。 萧曹运河桥采用(40+70+40)m波形钢腹板变截面连续箱梁,桥梁采用单箱单室斜腹板形式,9b#段为中跨合龙段,9a#段为边跨合龙段,10#段为边跨现浇段,其中1#、2#粱段及部分0#段,部分10号段采用波纹钢板-混凝土组合腹板,其余腹板均为波形钢板。波形钢腹板与顶板的连接采用双开孔钢板连接件连接,与底板的连接采用单开孔钢板+穿孔钢筋,波形钢板为Q345C钢材材质。 主梁节段划分为11种,0、1、2号梁段为中墩顶支架现浇段,3~8号梁段为挂篮悬臂浇筑段,9a号梁段为边跨合拢段,9b号梁段为中跨合拢段,10号梁段为边跨支架现浇段。0号梁段长2.5m,1号梁段长2.95m,3~5号梁段每段长4m,6~8号梁段每段长4.8m,9a号梁段长2.2m,9b号梁段长2.4m,10号梁段长3.9m。 |
||
![]() |
