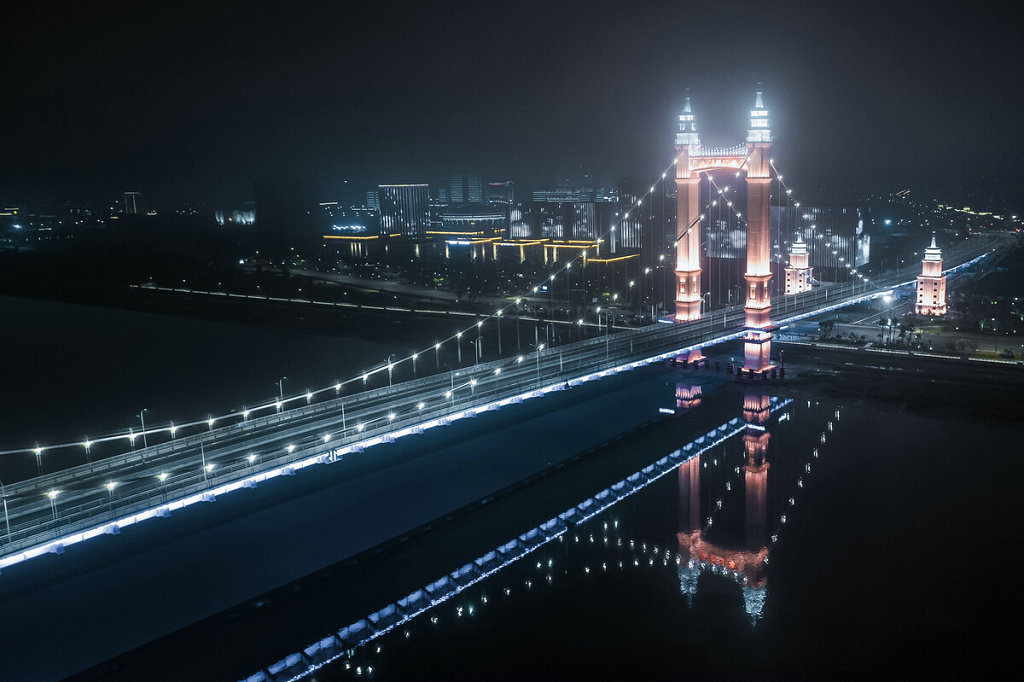

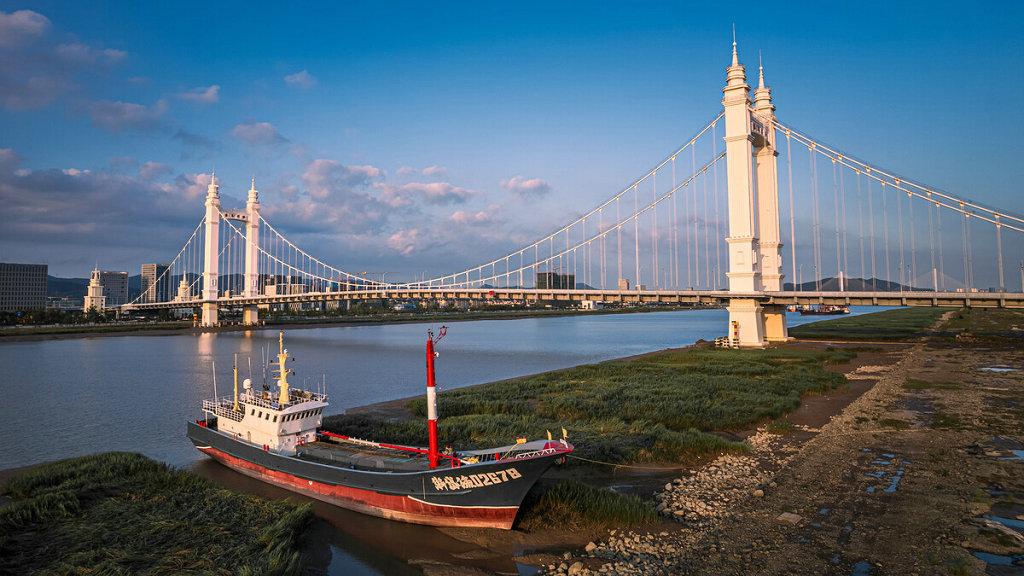

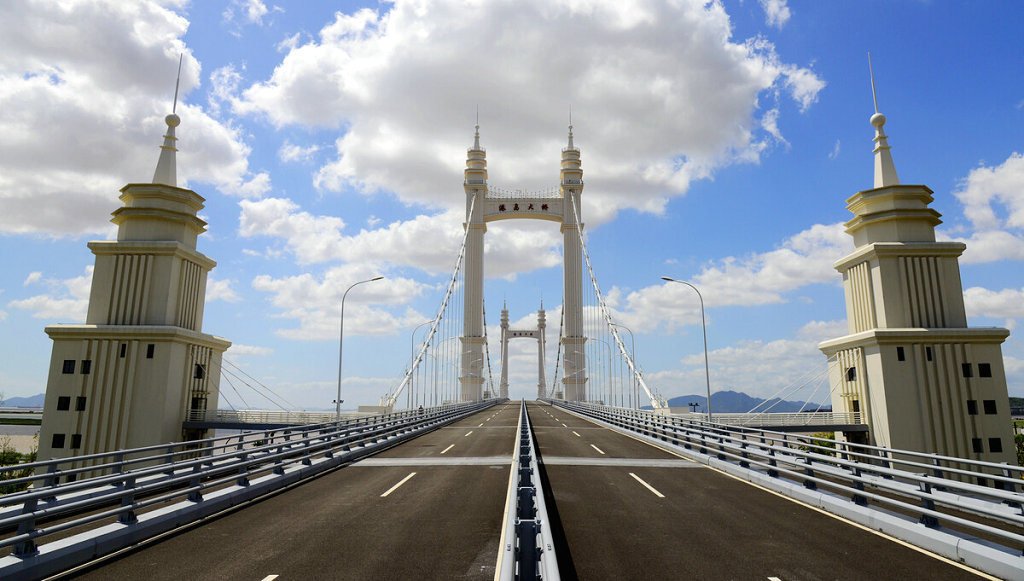

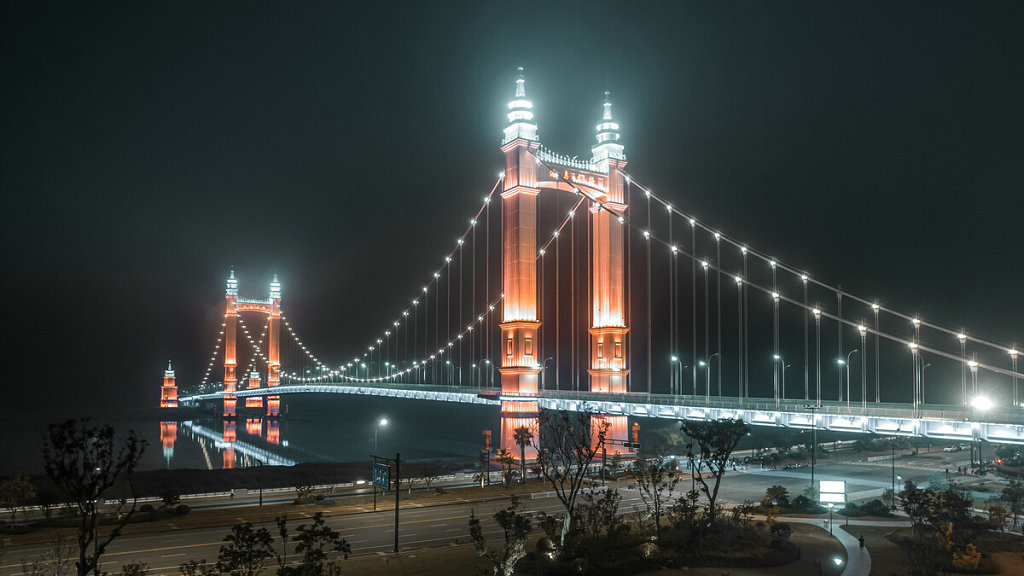

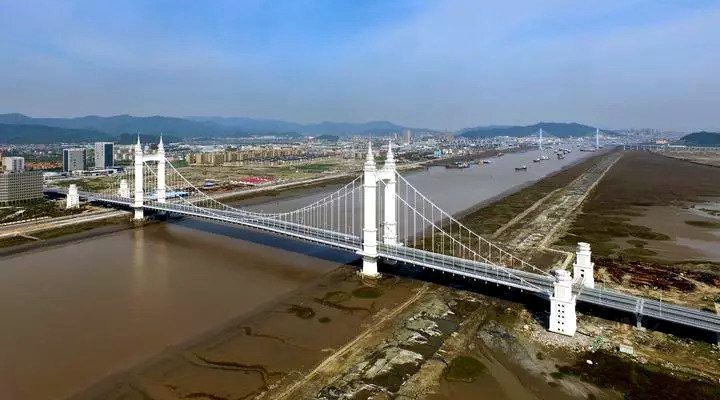

舟山市小干二桥
〈〉〔〕[]{}

舟山市小干二桥

    舟山市小干二桥工程主桥为双塔结合梁自锚式悬索桥,跨径布置为(150+370+150)m。主桥采用全飘浮体系,塔、梁之间设纵向阻尼器和横向抗风支座。主梁采用钢-混结合梁,全宽32.0 m,梁高标准段为3.0 m、锚固区加高至5.97 m。主梁钢结构由主纵梁(闭口箱梁)、横梁、挑梁、小纵梁组成,其中钢横梁采用无加劲肋工字形断面;桥面板采用钢筋混凝土结构,厚度26.0 cm;钢梁与桥面板之间通过剪力钉连接。2根主缆采用镀锌铝合金平行钢丝,矢跨比1/6。桥塔采用直立门架式,塔高100.0 m,两塔柱横向中心距31.0 m,塔柱采用矩形断面。桥塔设上横梁,采用预应力混凝土单箱单室结构。桥塔采用整体式基础,承台为哑铃式尖端形,下设20根φ2.5 m钻孔灌注桩。边墩采用分离式墩,墩柱横向中心间距16.3 m。边墩基础承台为矩形,下设12根φ1.8 m钻孔灌注桩。
