江苏省江阴长江大桥
〈长江〉

江苏省江阴长江大桥

江苏省江阴长江大桥

江苏省江阴长江大桥

江苏省江阴长江大桥

江苏省江阴长江大桥

江苏省江阴长江大桥

江苏省江阴长江大桥

江苏省江阴长江大桥

江苏省江阴长江大桥

江苏省江阴长江大桥

江苏省江阴长江大桥

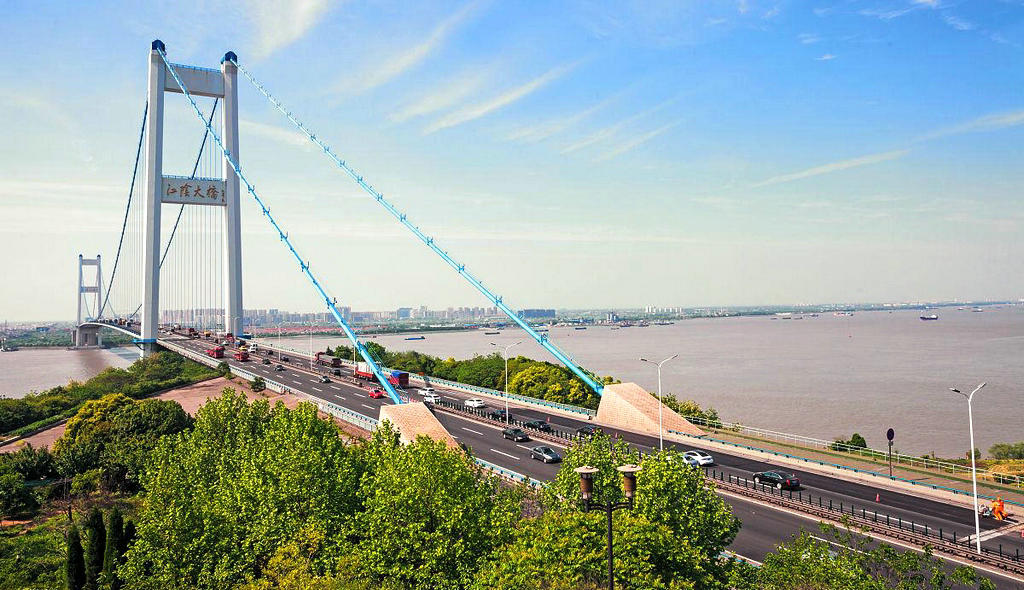

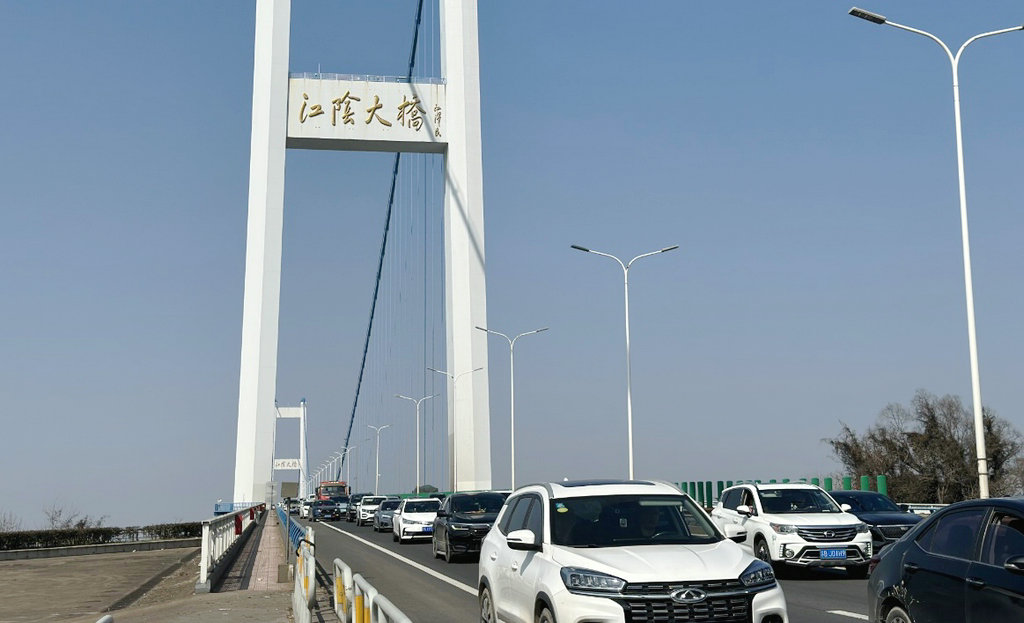

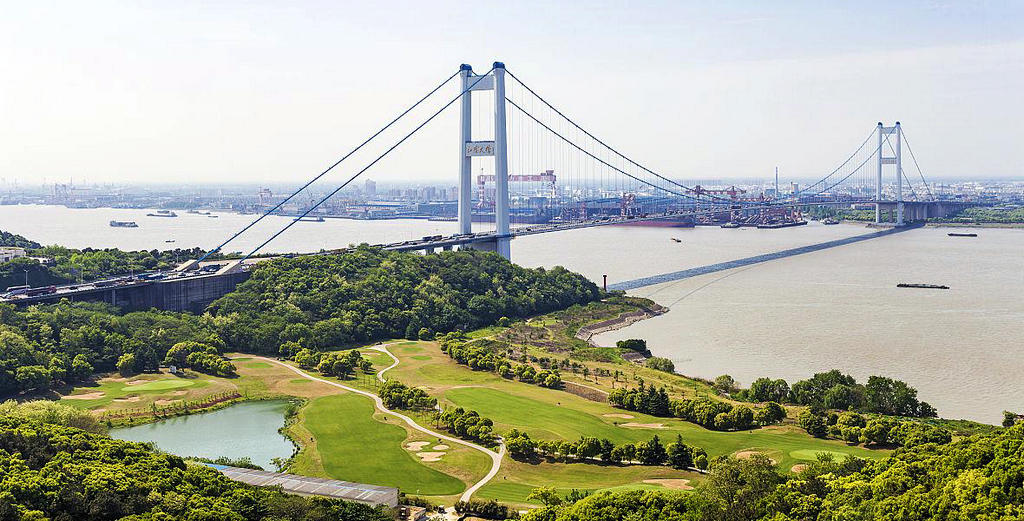

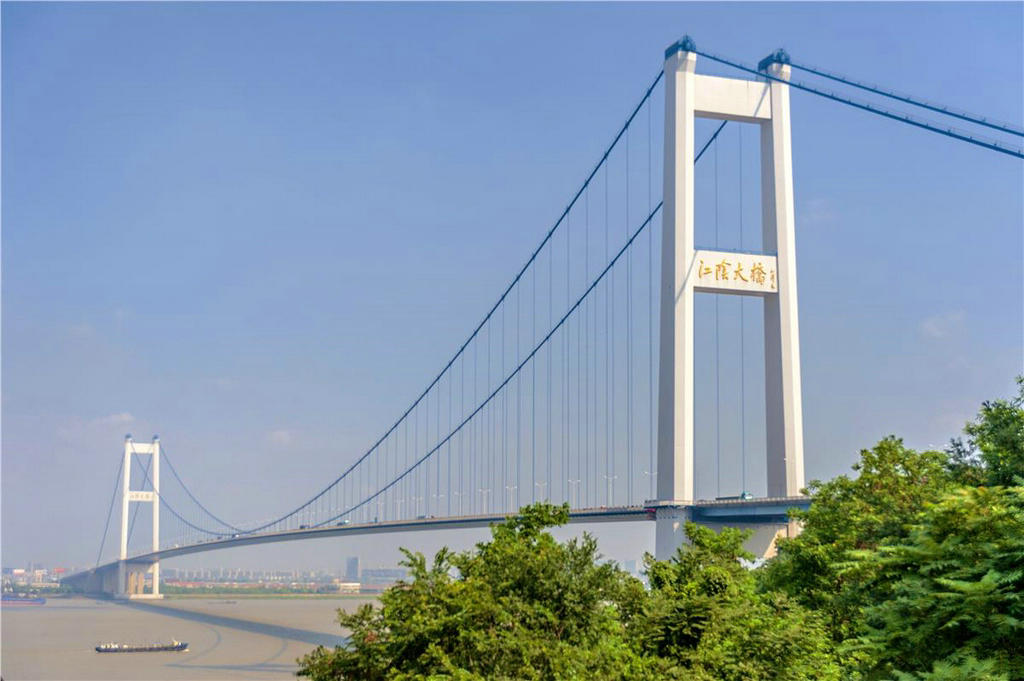

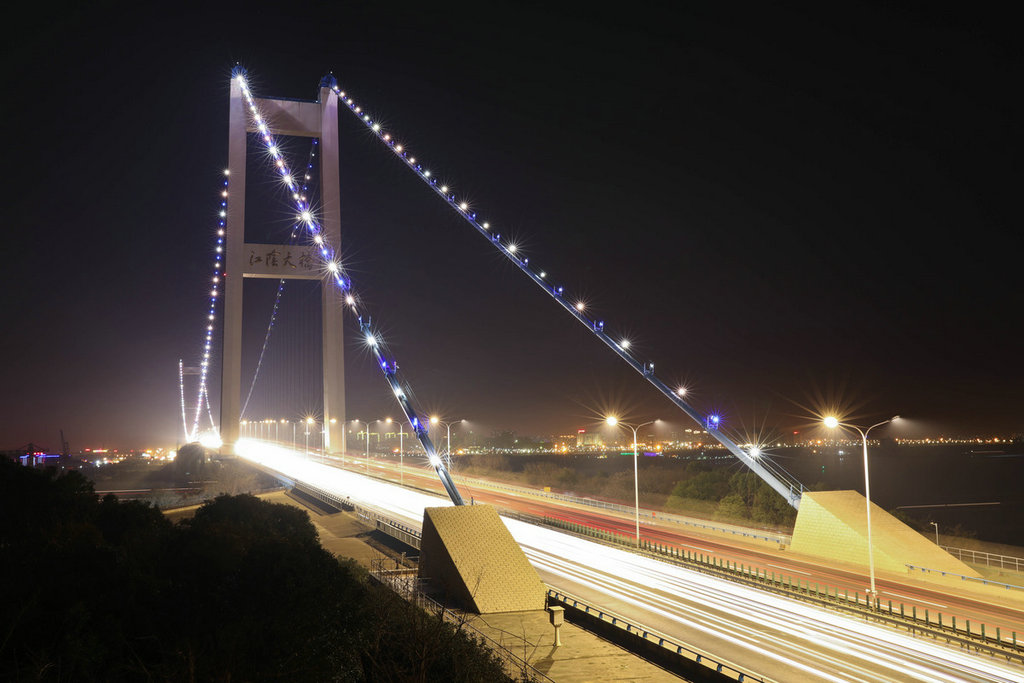

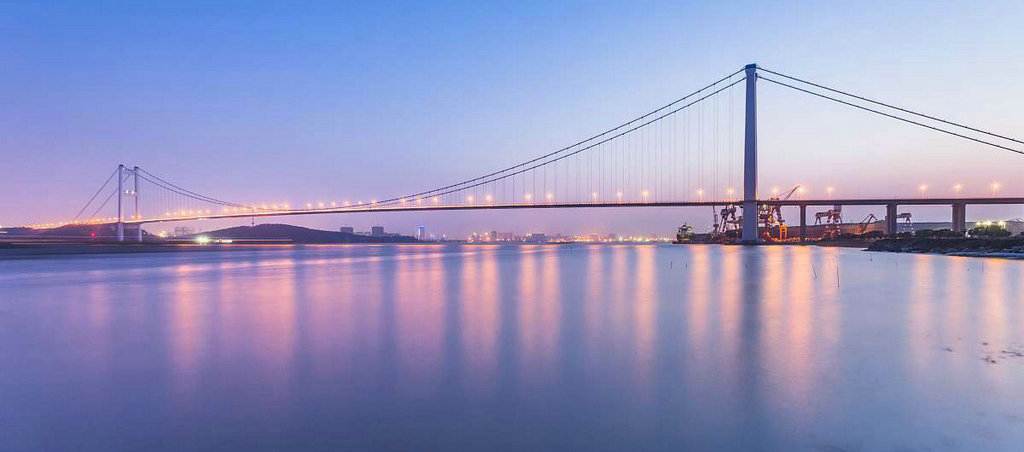

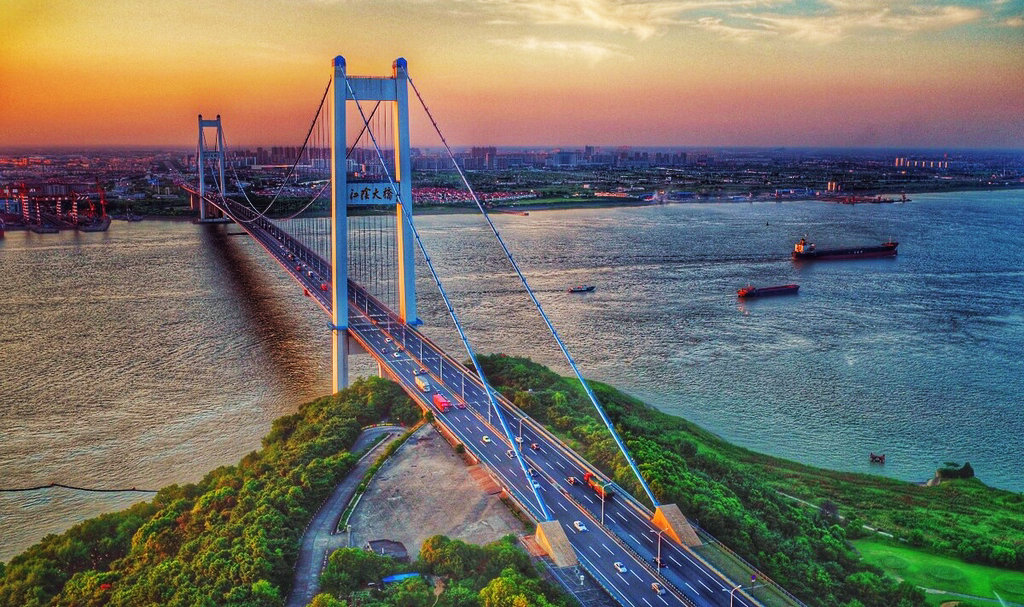

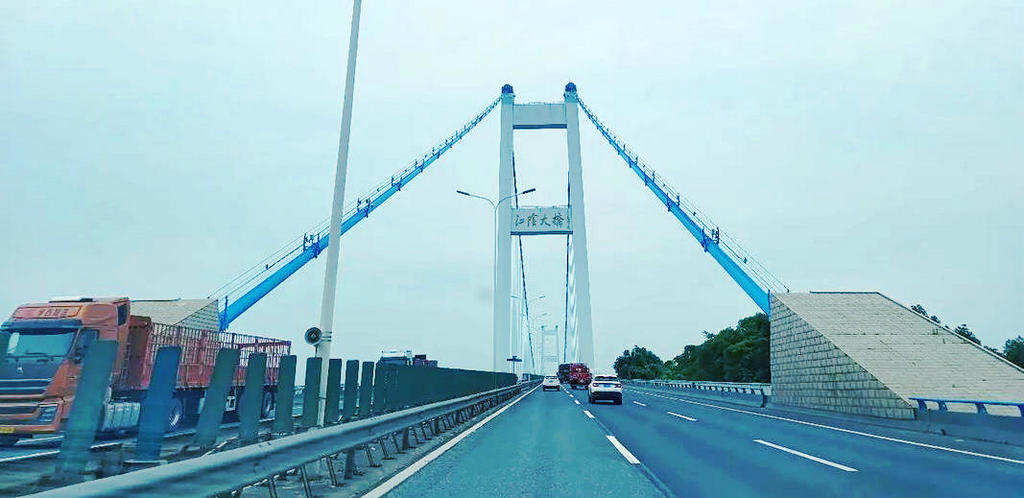

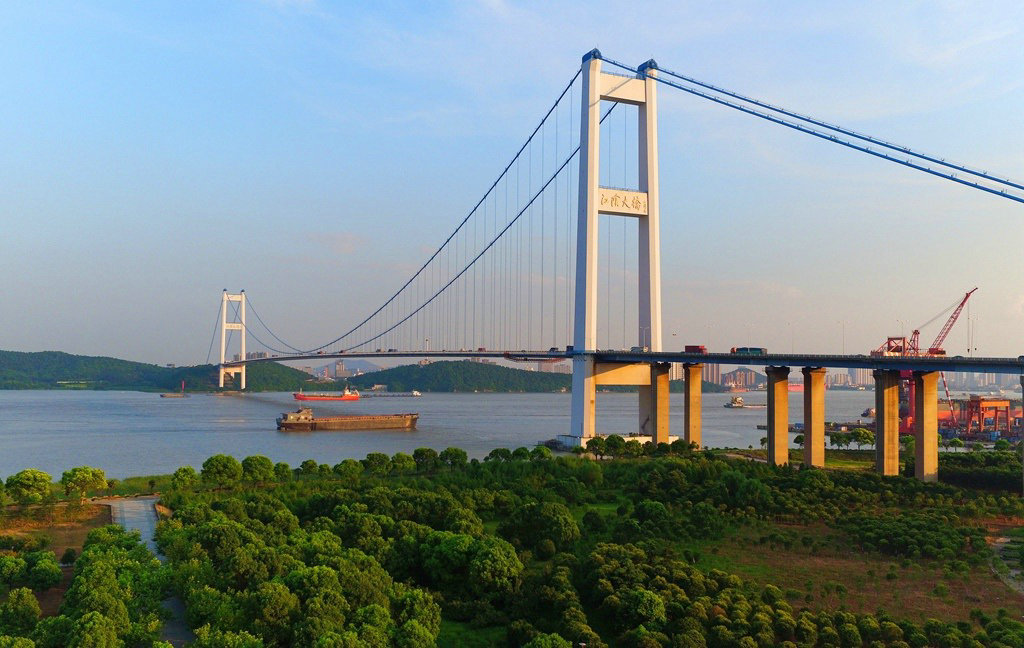

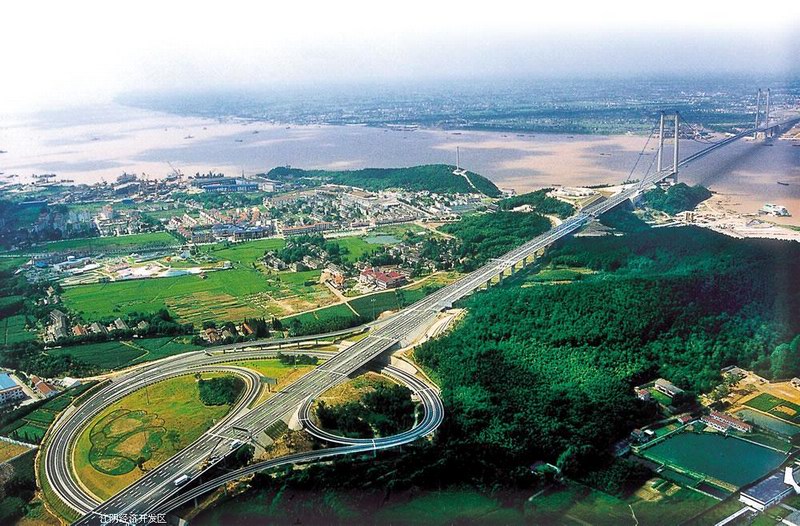

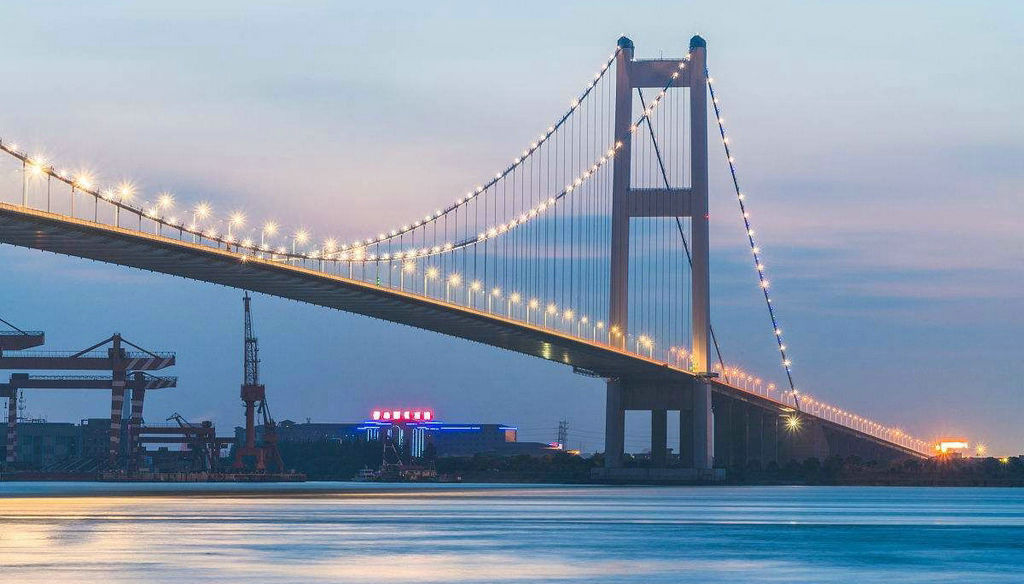

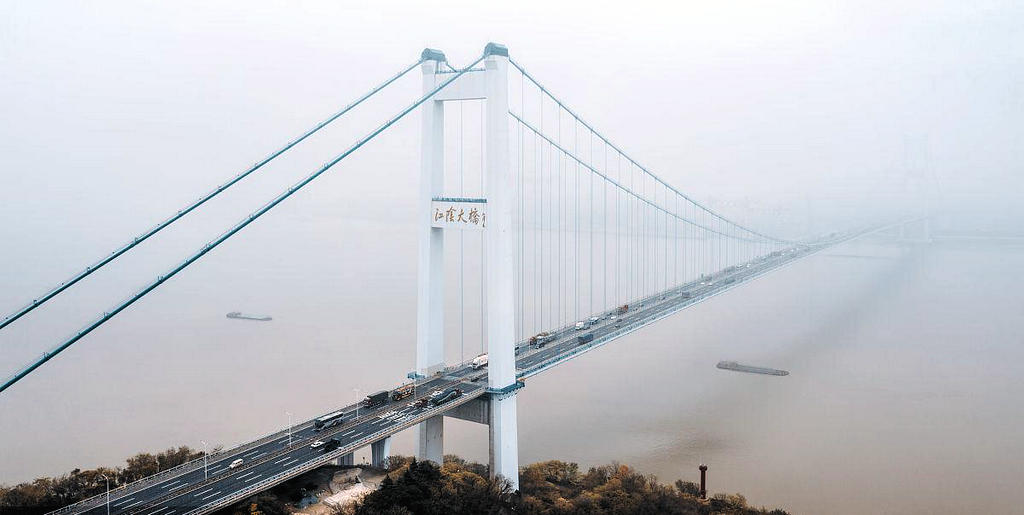

    江阴长江公路大桥位于江苏省江阴市与靖江县之间,是规划的沿海南北主干线跨越长江的位置。初拟桥型方案为中跨1385m的大跨径悬索桥。它是中国第一座跨径超千米的桥梁,全桥总长近3km。该桥桥面布置为高速公路标准的双向6车道,设中央分隔带和紧急停车带,在主桥跨江部份的两侧各设1.5m宽的人行道。主跨桥道梁采用带风嘴的扁钢梁结构,箱高3m,总宽37.7m。对一缆索的垂跨比为1/10.5,由φ5镀锌高强钢丝组成,采用平行钢丝束法(PWS法)架设。桥下通航净高50m。桥塔高约196m,为门式钢筋混凝土结构。南塔位于南岸边岩石地基上。北塔位地北岸外侧的浅水区,采用筑岛施工桩的基础。南锚台为重力式嵌岩锚碇结构,北锚台为座于土基上的重力摩阻锚碇结构。北边孔由多跨预应力连续刚构组成。南北引桥均为预应力混凝土梁桥,分别长132m和1365m。该桥1993年开工,1997年竣工。交通部公路规划设计院、江苏省交通规划设计院、同济大学设计。

    资源来源——
