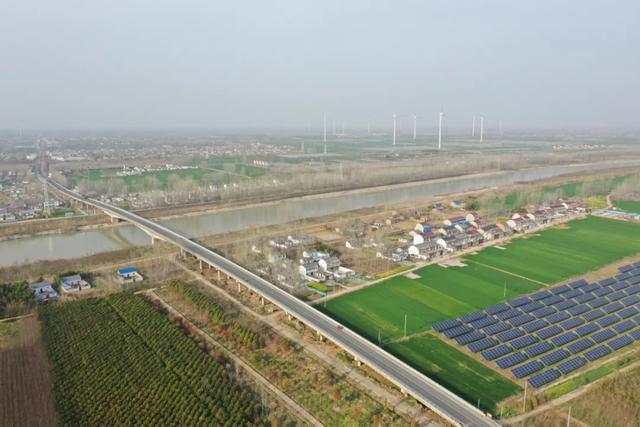

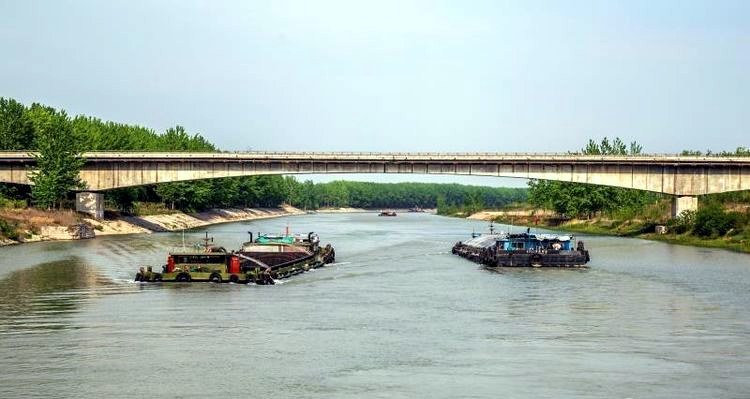

| 淮安市淮阴区豆瓣集大桥 |
| 〈中运河、京杭大运河〉〔〕[]｛｝ |
|
|
 |
| 京杭运河豆瓣集大桥桥梁起点桩号为KO+4113.431，终点桩号为K1+406.808，桥梁长993.377m。主桥中心桩号Kl+000，结构形式为70+125+70m预应力混凝上变截面连续箱梁，长265m。北引桥起点桩号为KO+413.431，终点桩号为KO+ 867.5，长454.07m，桥跨布置为5x30m+5x30m+5x30m三联先简支后连续部分预应力砼组合箱梁。南侧引桥起点桩号为K1+122.5，终点桩号为 K1+406.808，桥长274.308m，桥跨布置为4x30m+5x3Om先简支后连续部分预应力砼组合箱梁。主桥位于直线上。 | ||
|
