灌云县向阳大桥
〈〉〔〕[]{}

灌云县向阳大桥

灌云县向阳大桥

灌云县向阳大桥

灌云县向阳大桥

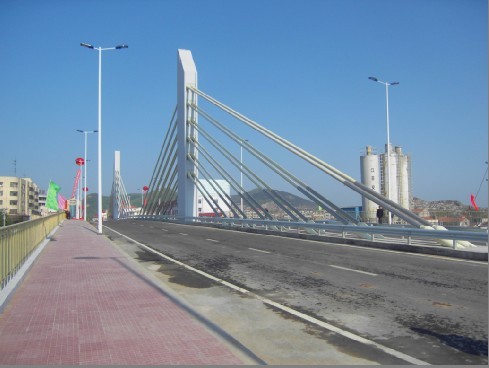

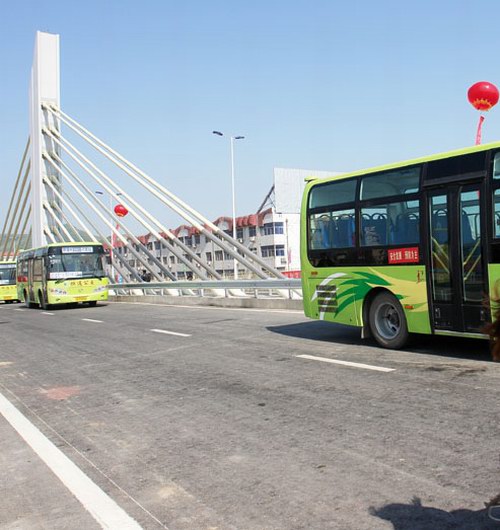

    向阳大桥为部分斜拉桥,桥梁全长437.48m,主桥桥面宽度为3m(人行道)+9.5m(行车道)+2m(塔柱)+9.5m(行车道)+3m(人行道)=27m,引桥桥宽0.5m(护栏)+19.0m(行车道)+0.5m(护栏)=20m。桥跨布置为7×20+(48+80+48)+6×20m,主桥采用矮塔斜拉桥结构,塔梁固结,塔墩分离,引桥为20m先张预应力砼空心板梁,主跨桥墩采用门式墩、边墩采用桩柱式桥墩,基础采用钻孔灌注桩基础。主墩桩基直径为1.5m,其余桩基础直径为1.2m。工期从2008年3月1日至2009年10月31日。
