    建筑档案
  【建设地点】:南京市西北面长江,连通南京市区与浦口区
  【开工时间】:1960年1月18日
  【竣工时间】:1968年9月铁路桥通车,同年12月公路桥通
  【桥塔高度】:70米
  【桥梁长度】:正桥长1577米,铁路桥长6772米,公路桥长4588米
  【结构形式】:双孔双曲拱桥形式
  【桥孔高度】:第一孔是128米外,其余9孔均为160米
  【建筑造价】:2.87亿元
  【设计单位】:铁道部大桥工程局
  【建设用途】:公路和铁路双用
  【施工单位】:铁道部大桥工程局
  【英文名称】:Nanking Yangtse River Bridge

  简介

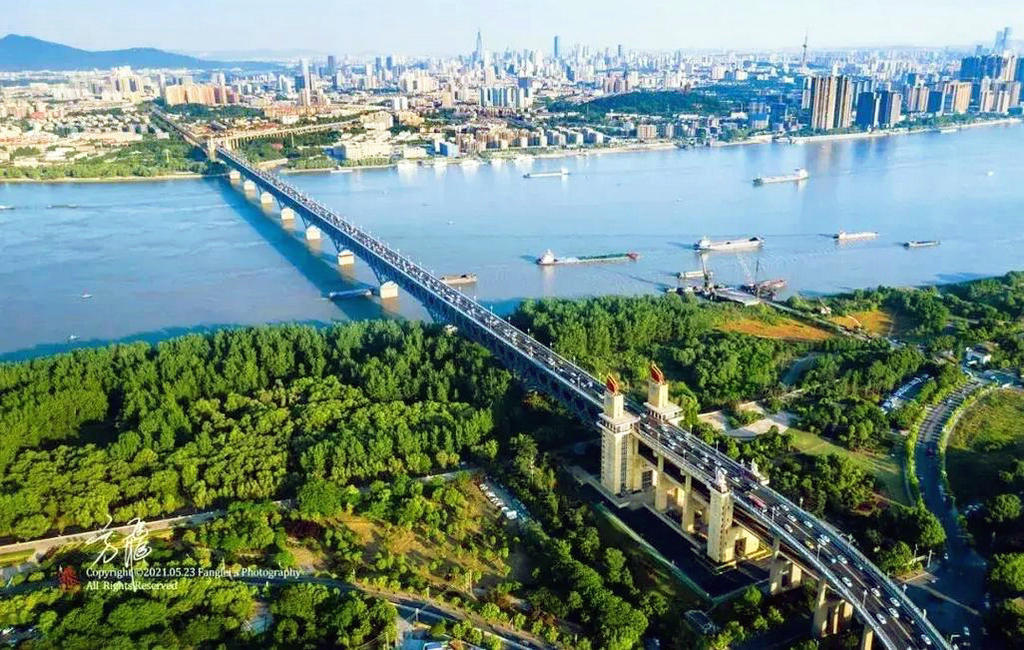

  南京长江大桥位于南京市西北面长江上,连通市区与浦口区,是长江上第一座由我国自

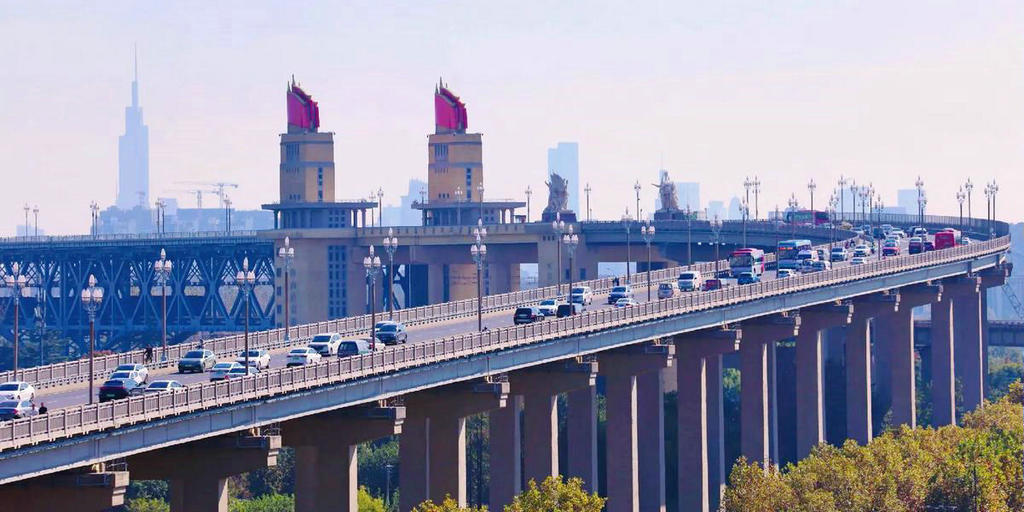

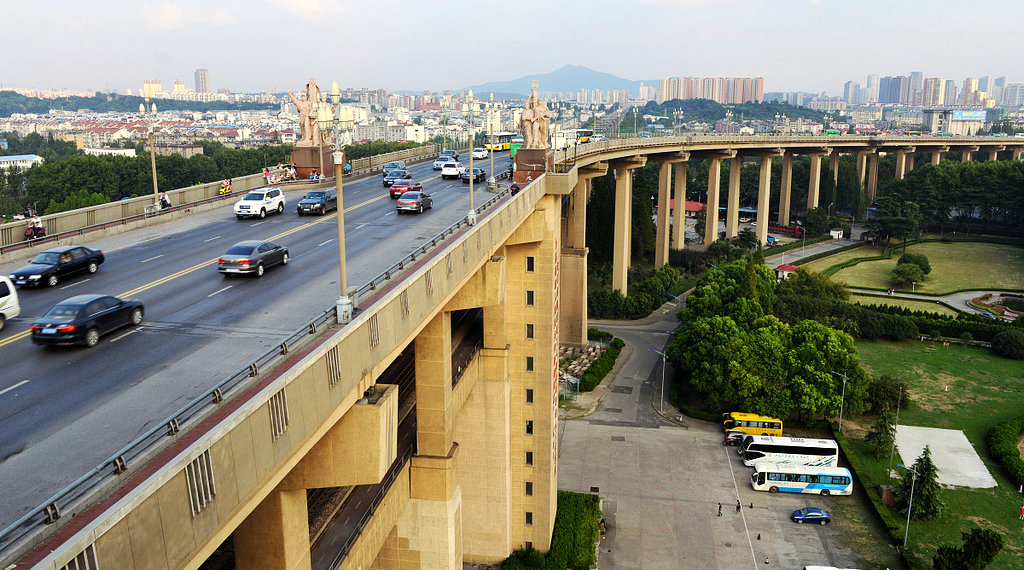

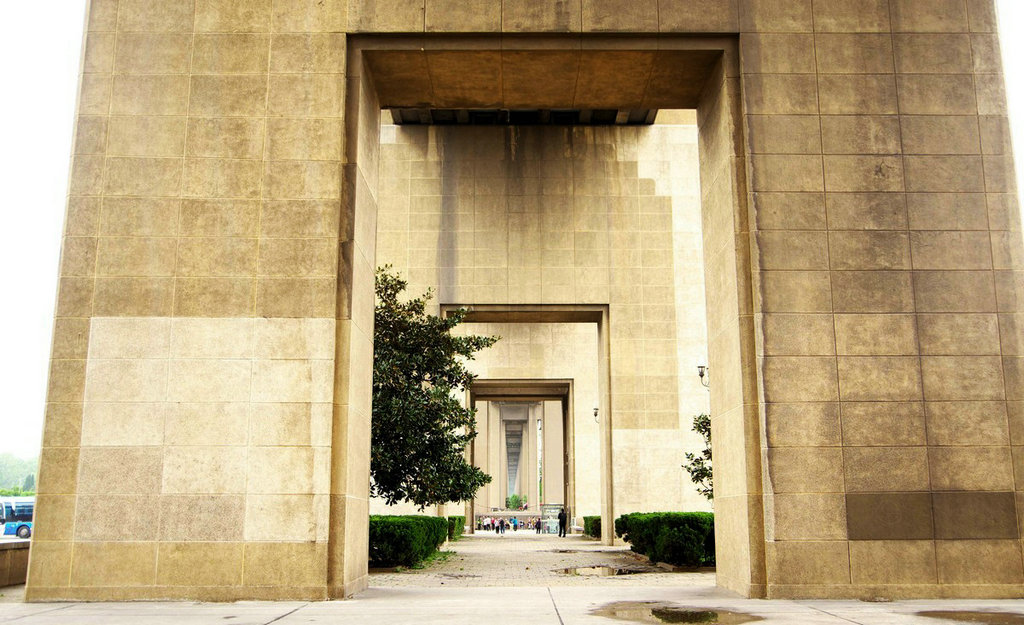

  行设计建造的双层式铁路、公路两用桥梁。上层的公路桥长4589米,车行道宽15米,可容4辆大型汽车并行,两侧还各有2米多宽的人行道;下层的铁路桥长6772米,宽14米,铺有双轨,两列火车可同时对开。其中江面上的正桥长1577米,其余为引桥,是我国桥梁之最。正桥的路栏上,公路引桥采用富有中国特色的双孔双曲拱桥形式。公路正桥两边的栏杆上嵌着200幅铸铁浮雕,人行道旁还有150对白玉兰花形的路灯。

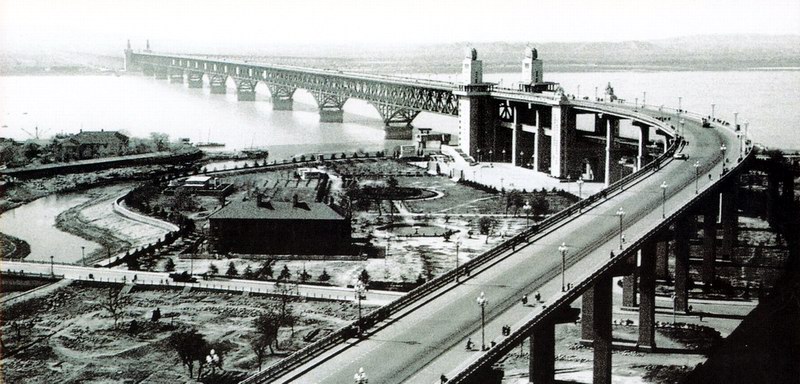

  1960年1月18日正式动工的。1968年9月铁路桥通车,同年12月公路桥通,南京长江大桥是铁路公路两用特大桥,铁路桥长6772米,公路桥长4588米,桥下可通行万吨轮船。是继武汉长江大桥、重庆白沙陀长江大桥之后第三座跨越长江的最大的一座大桥。大桥通车后,津浦、沪宁两线接通,从北京可直达上海,自此京沪铁路的已贯通。

  大桥结构

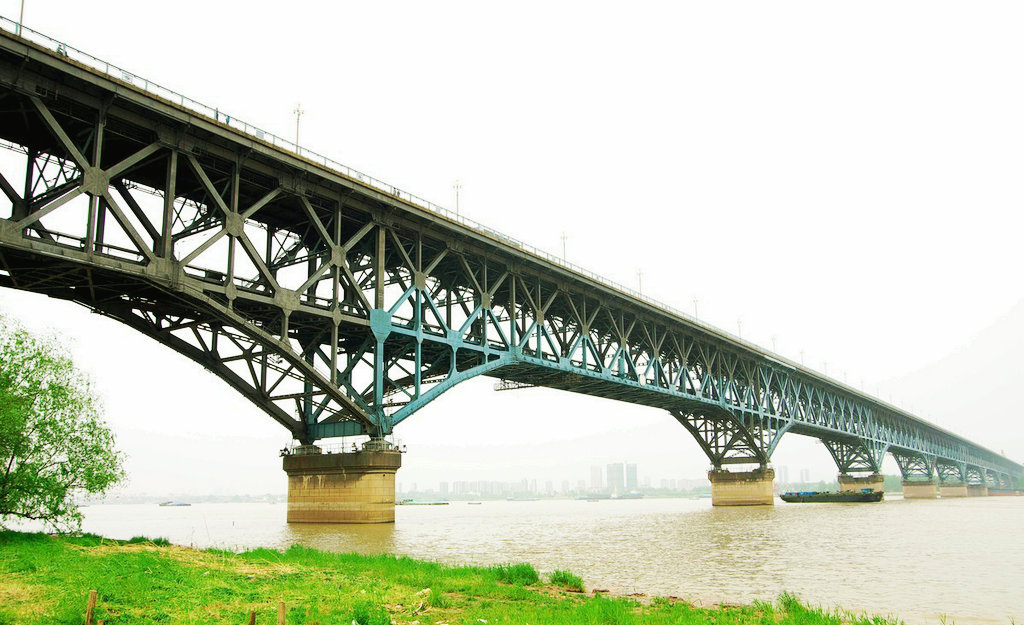

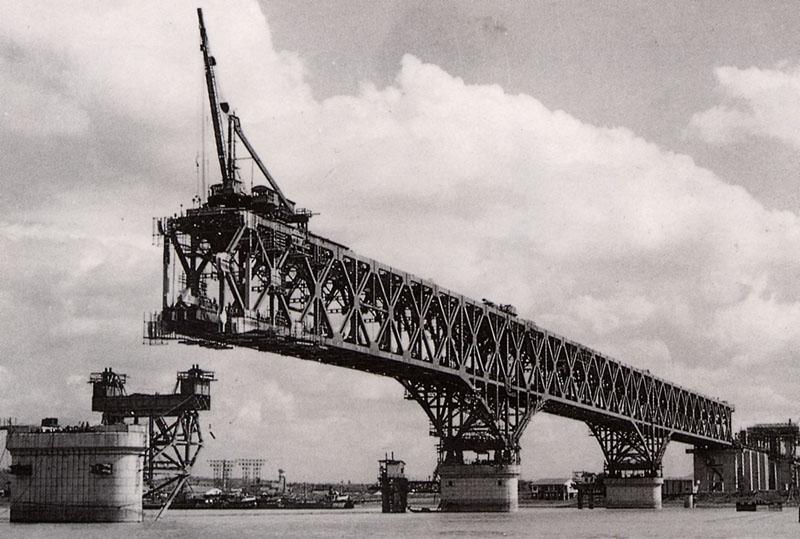

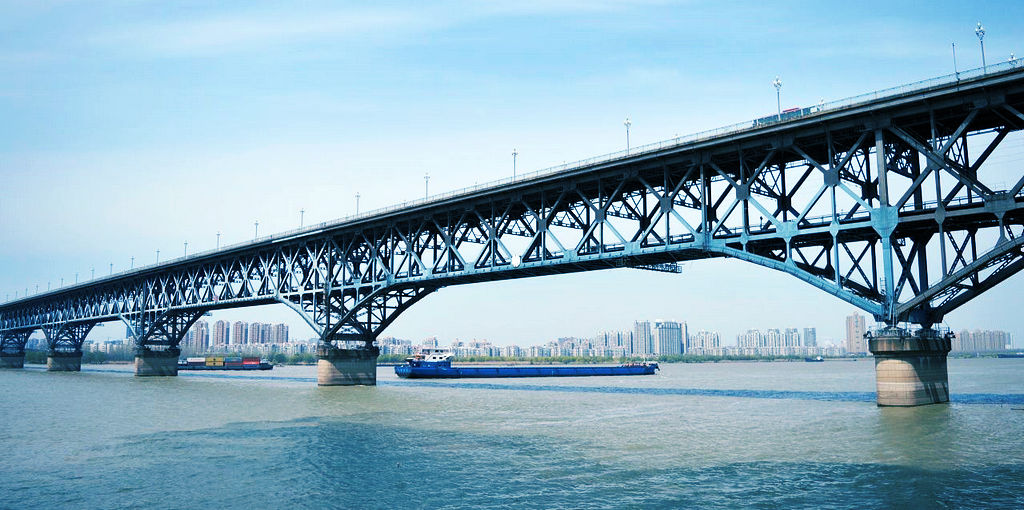

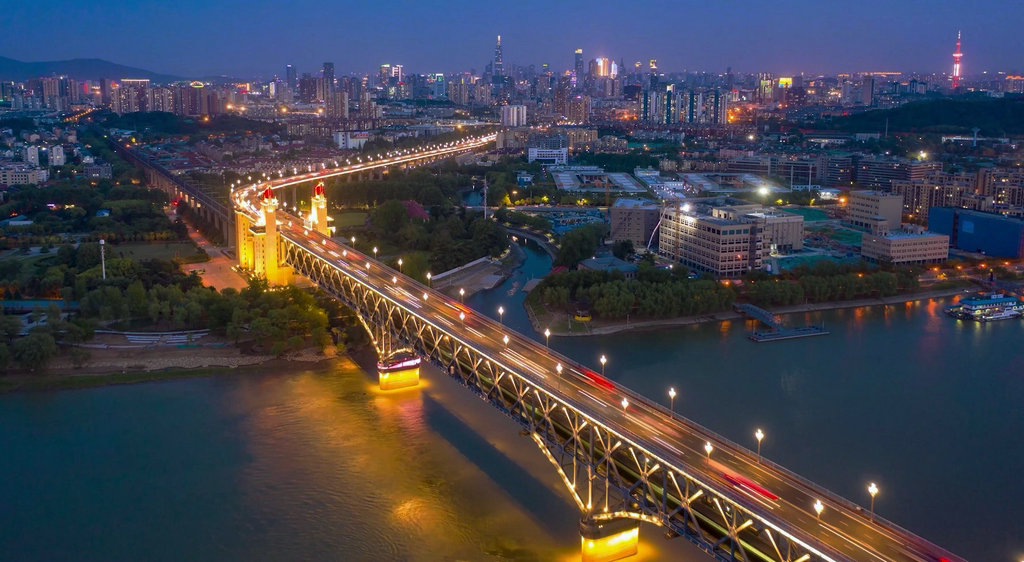

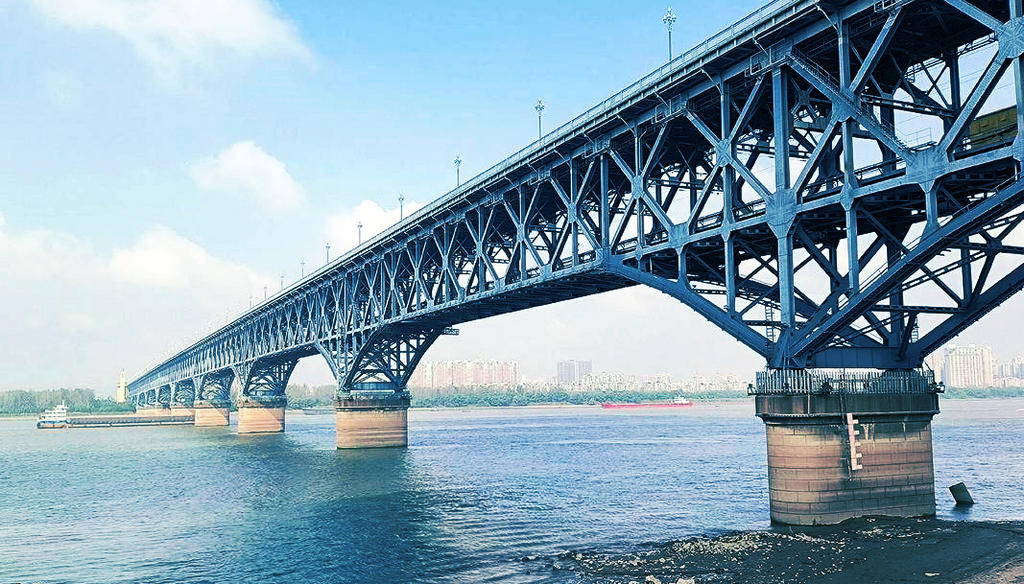

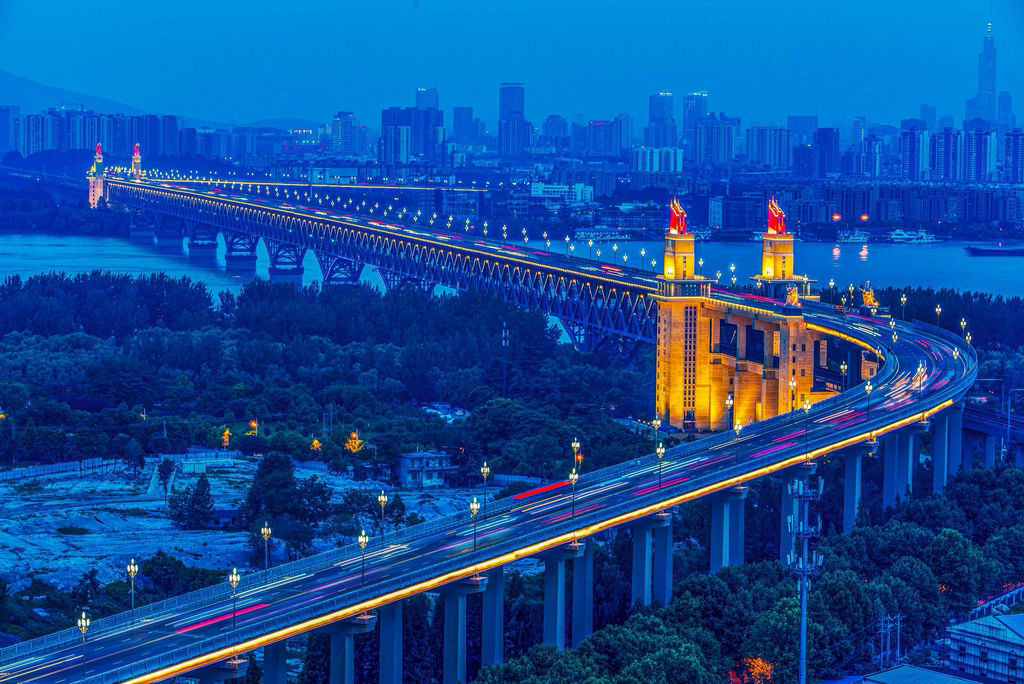

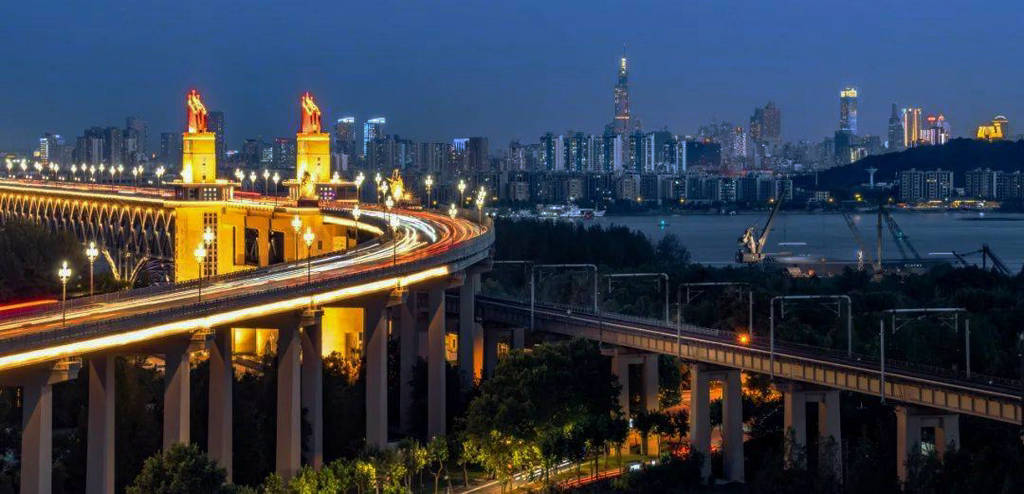

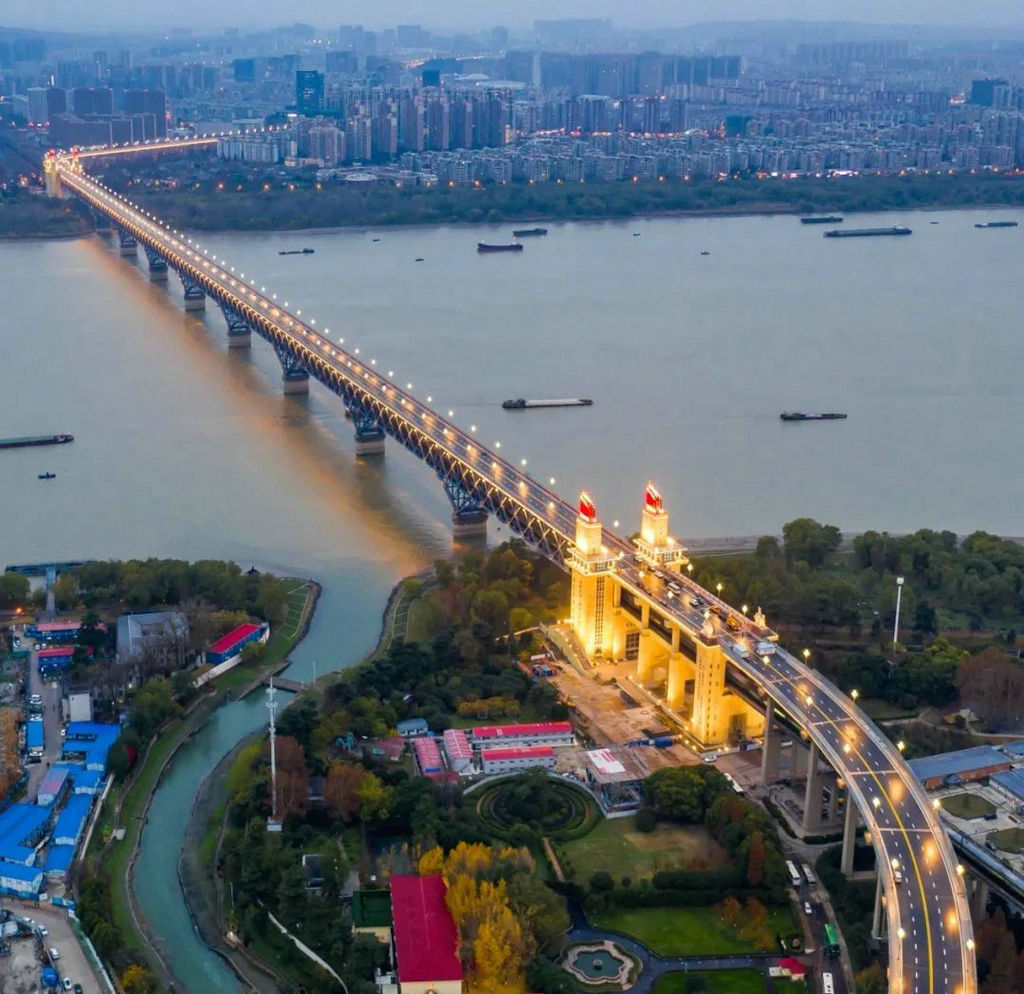

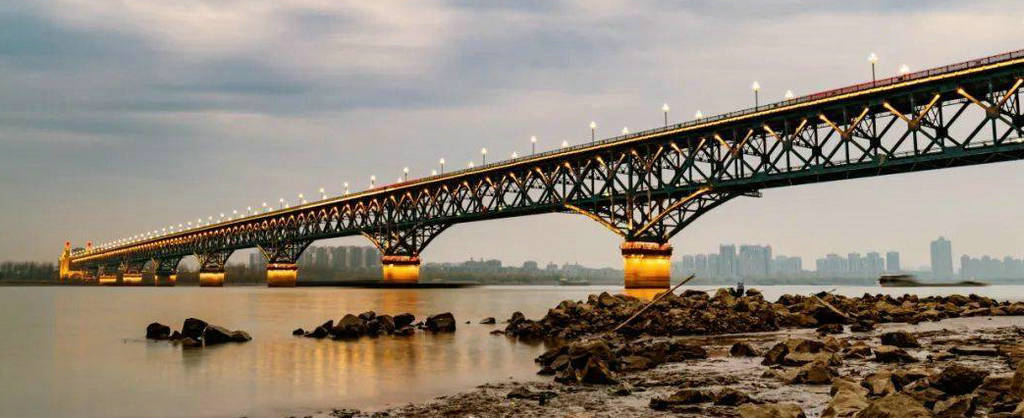

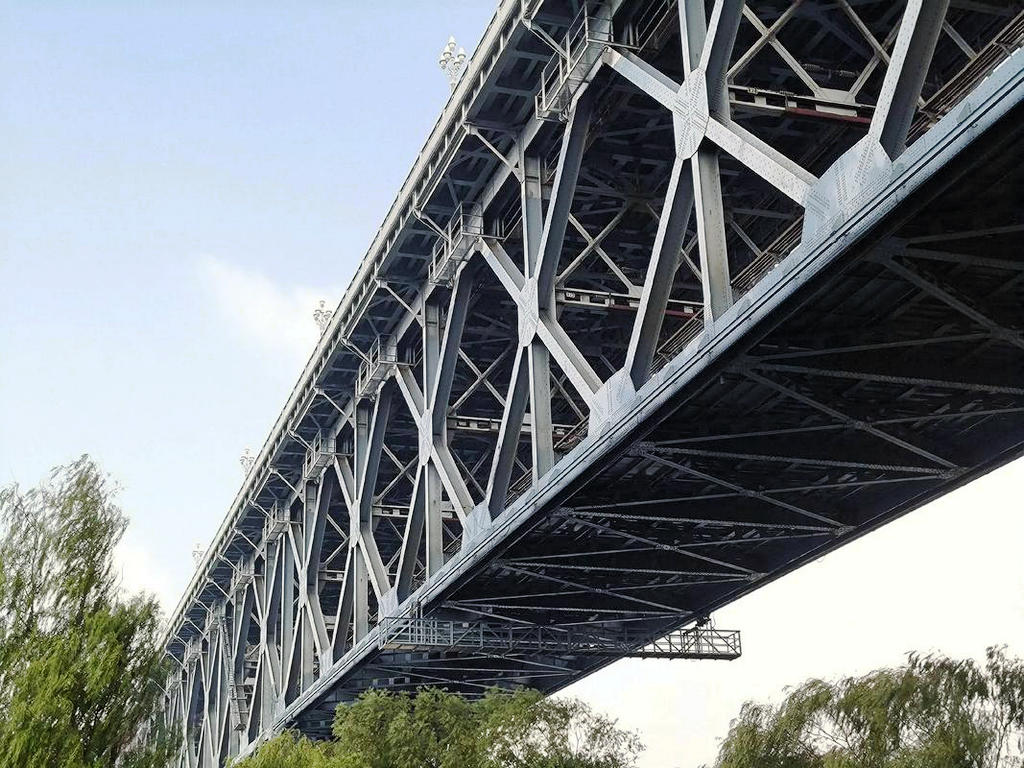

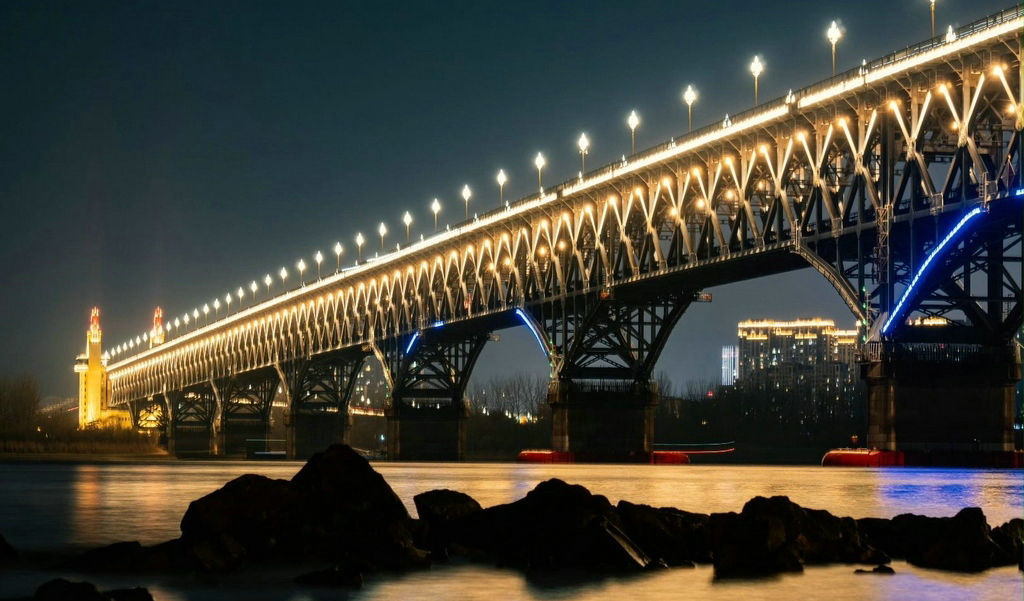

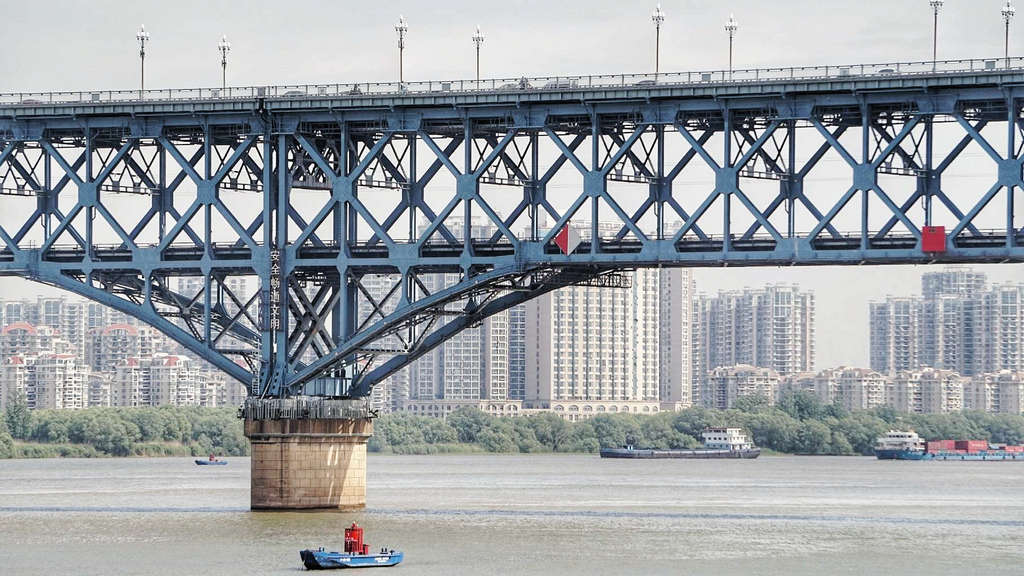

  南京长江大桥江中正桥共有9墩10孔,每个桥墩高80米,每墩底部面积400多平方米,比一个篮球场还大,最高的桥墩从基础到顶部高85米。墩与墩之间的距离除北岸第一孔是128米外,其余9孔均为160米,桥下可行万吨巨轮。正桥两端有4座70多米高的桥头堡。整座大桥如彩虹凌空江上,岩床埋在正桥河床33~47米以下,9个桥墩基础分别采用重型混凝土沉井、钢沉井加管柱、浮式钢筋混凝土沉井、钢板桩围堰管柱等基础。正桥10孔钢筋梁中9孔为160米跨度,采用优质合金钢杆件在现场铆接拼装架设。十分壮观。尤其是晚上,桥栏杆上的1048盏泛光灯齐放,桥墩上的540盏金属卤素灯把江面照得如同白昼,加上公路桥上的150对玉兰花灯齐明,桥头堡和大型雕塑上的228盏钠灯使大桥像一串夜明珠横跨江上。每当夜幕降临,华灯齐放,绵延十余里,“疑是银河落九天”。

  特殊的意义
  南京长江大桥是新中国第一座依靠自己的力量设计施工建造而成的铁路、公路两用桥,它的建成开创了我国“自力更生”建设大型桥梁的新纪元。在即将迎来新中国50华诞的日子里,这些昔日的建桥英雄怎么样了呢?
  9月7日,记者来到铁道部大桥工程局采访,遇到了当年的工程师万方、施工队长宋培起及技术员李连新。这几位昔日的“骁将”,如今已都退休,然而因为对大桥有着一份难以割舍的亲情,他们几乎每天都要来看看大桥。一提起大桥,两鬓已发白的万方顿时来了精神:“1960年,大桥工程刚上马,就遇到严重的经济困难,加之当时的苏联撤走专家,撕毁合同,中断钢梁供应,所有的问题必须靠自己解决。1964年9月18日,在5号墩悬浮沉井入水达14.2米时,沉井导向船组的边锚多根锚绳相继被秋汛的洪峰急流冲断,巨大的浮体在江中连续摆动,情况十分危险。9月28日,4号墩也出现了同样的情况。这种险情在建桥史上从未有过,大家焦急万分。当时的二桥设计组组长林荫就带领全体技术人员在施工现场边研究边设计,边设计边修改,饿了就啃一口冷馒头,累了就在船上打个盹。经过一个多月奋战,最后终于设计出了平衡重止摆法,成功地制止了4、5号墩的摆动。”一旁的李连新补充道:“记得有时工作到深夜1点多钟,肚子饿得咕咕叫,实在没有什么东西可以充饥,主管工程师苏源仙就把葱洗净切好,加上酱油冲上两碗汤,我们一边喝,一边继续商量第二天的工作安排。”当年的施工队长宋培起说:“许多人也许不知道大桥工人的辛苦。冬天,在空旷的江面上,寒风凛冽,手摸钢铁能粘掉一层皮,一天下来,常常手指都无法伸展。夏天,混凝工人仍必须每天闷在严密的模型板和钢盘中间,连续工作七、八个小时,模板里面不通风,温度要比外面高出10来度,一天下来,他们的衣服上就结了厚厚的一层盐霜……可我们的建桥工人不仅保证了施工质量,还创造了许多第一。”二桥工程处的一位负责人告诉记者,由于南京长江大桥的质量堪称一流,这支建桥队伍因此声名远扬,当初的十几位工程师也频频被各建桥工程部门争相聘用,“像我们的万工程师,不知有多少国内、国外的建桥公司请他去工作,并许以高薪,但几十年来他一直坚守在我们的二桥工程处。”南京长江大桥30多年来已经有100多万趟客货列车和3亿多辆次的各种汽车从它巨龙般的身躯上驶过,创造的直接经济效益超过60亿元。谈到大桥的前景,万工程师不无自豪地说,“大桥的质量再用70年也不成问题!”南京地处长江下游,江宽水急,工程地质条件复杂。1927年,美国桥梁专家华特尔来南京实地勘察后,留下一句话:在南京造桥,不可能。然而就是在这个“不可能”的地方,新中国的第一代桥梁工人,用自己的聪明才智建起了一座争气的大桥。

  桥梁美学及环境景观

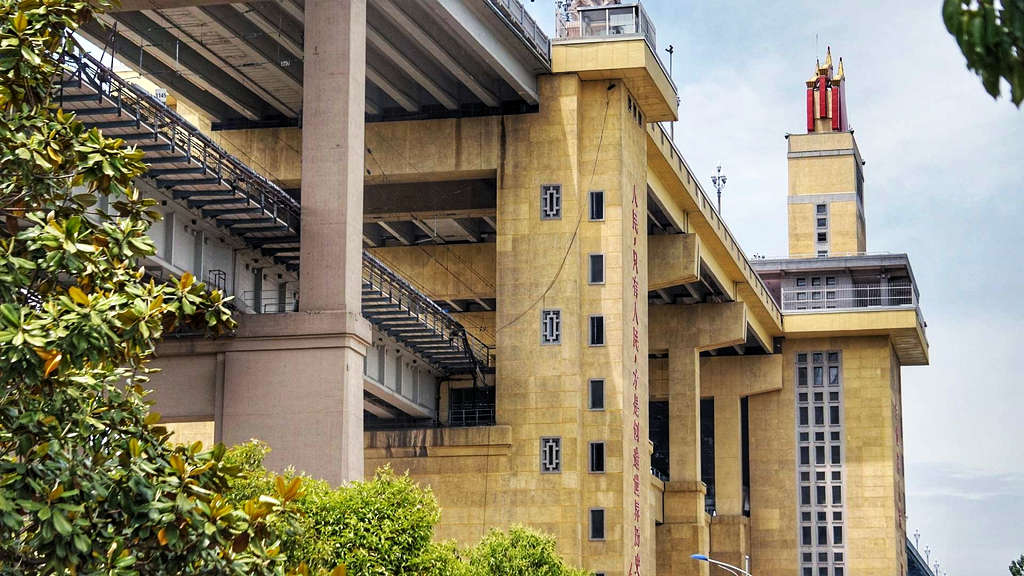

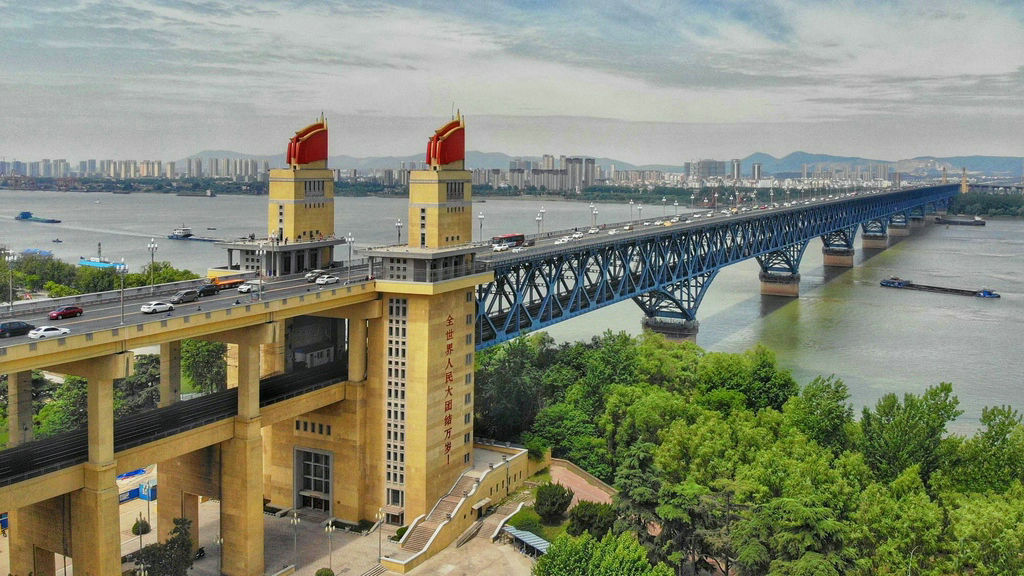

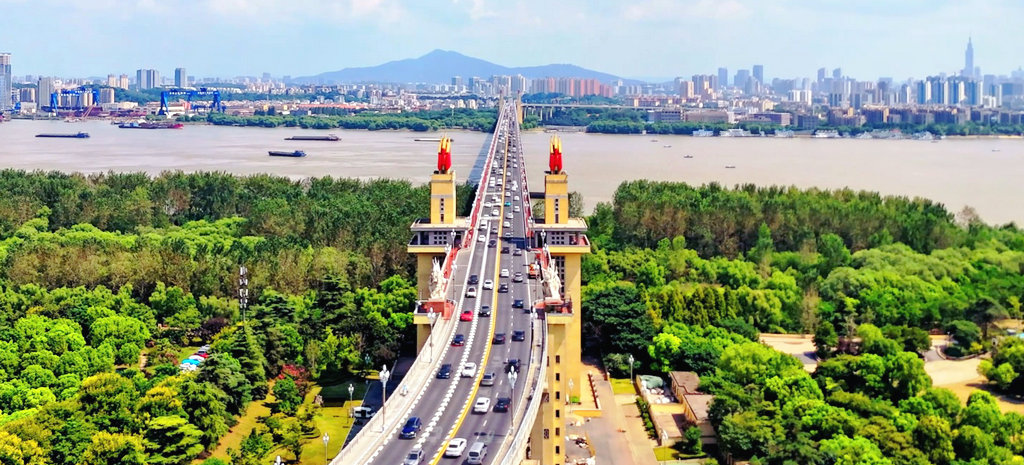

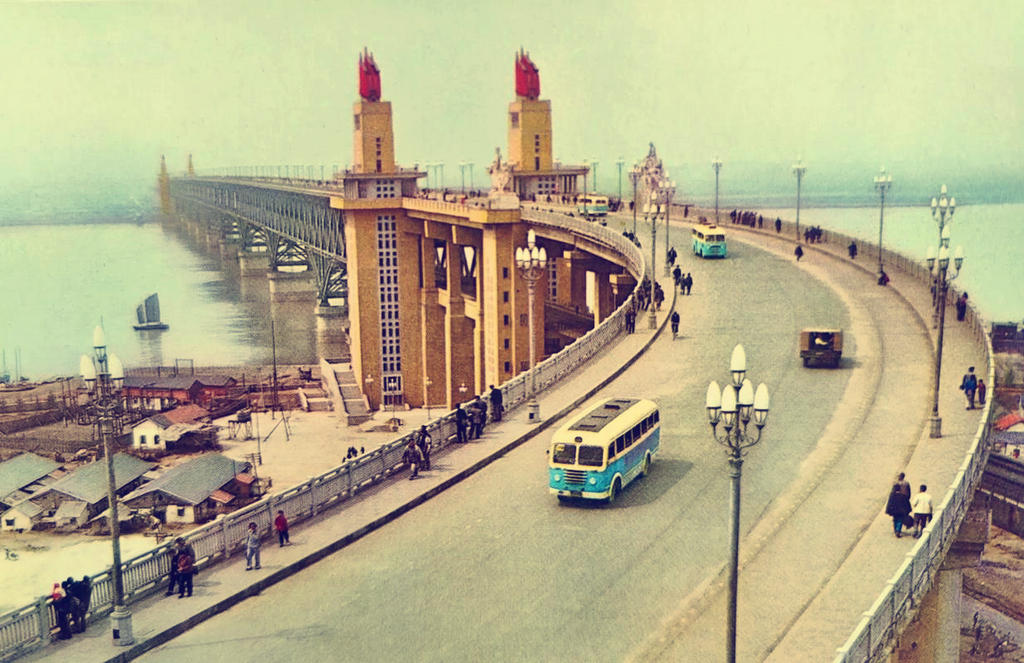

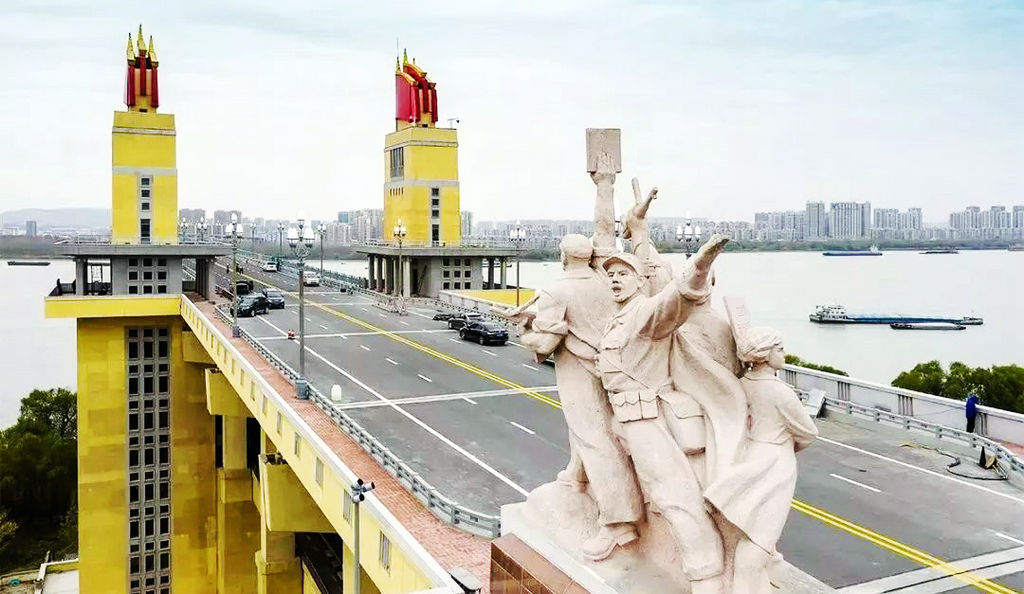

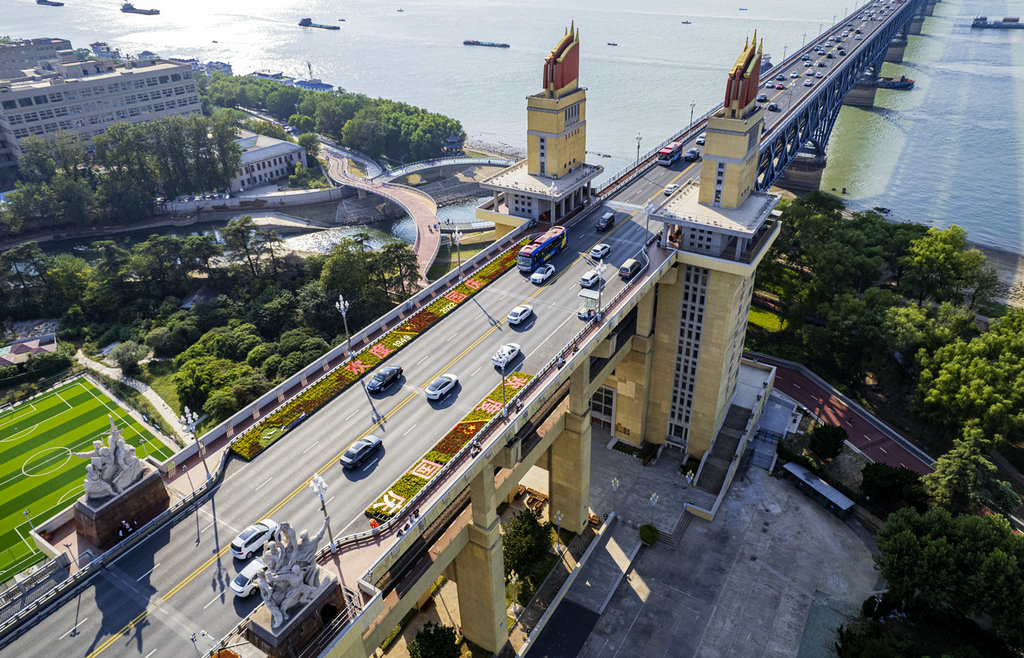

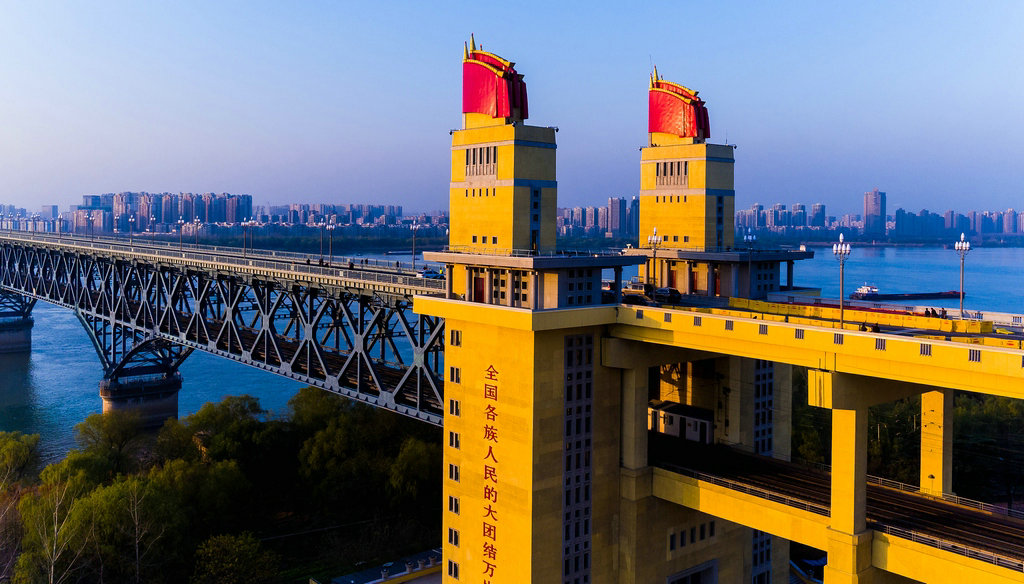

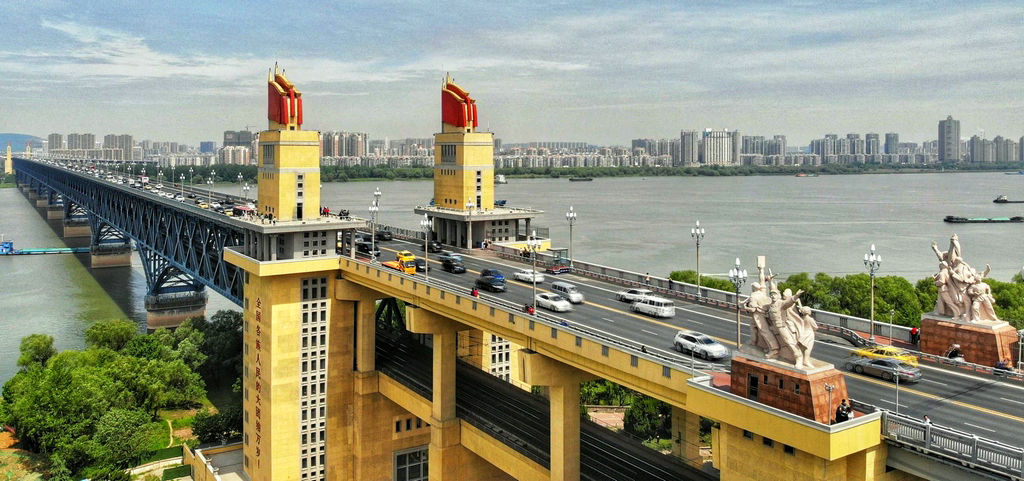

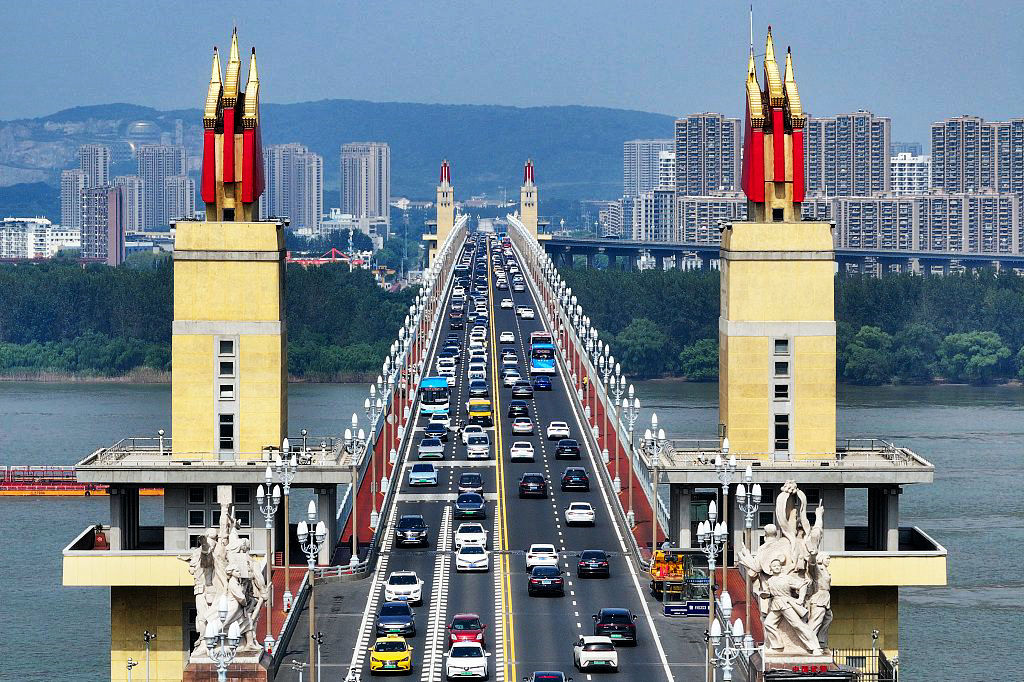

  桥的南北各有一对桥头堡,高为70米,桥头堡上各有三面红旗,象征着50年代的人民公社、大跃进和总路线。桥头堡前还各有一座高10余米的工农兵等五人雕塑,为当时中国社会的5大组成部分,即工、农、兵、学、商,具有典型的文革文艺风格。在桥头堡堡身周围刻有“全世界人民大团结万岁”等浮雕。三面红旗的桥头堡在建成后,风靡全国,被多次模仿,而且在60-80年代成为南京的城市标志之一,一直到今天南京长江代大桥桥头堡仍然是著名旅游景点。

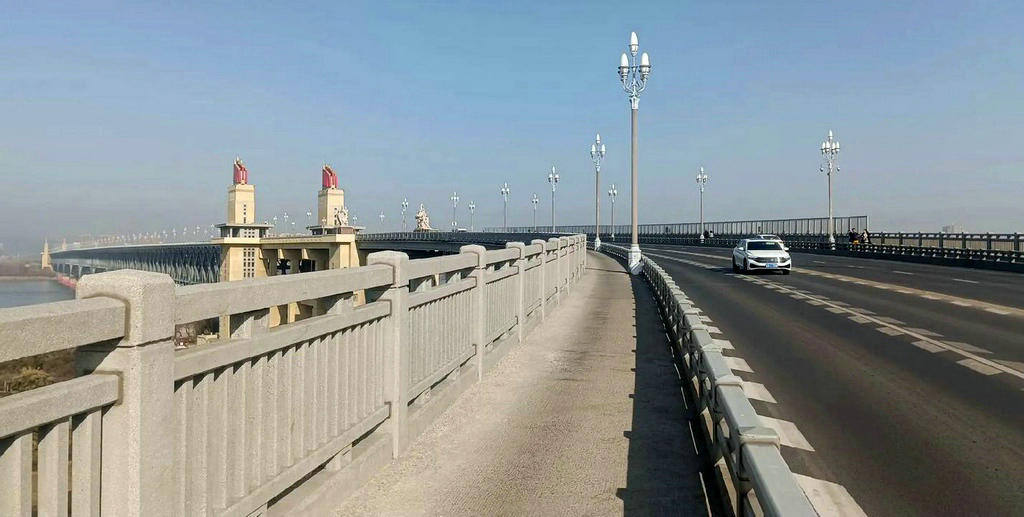

  公路正桥两边的栏杆上嵌着200幅铸铁浮雕,人行道旁还有150对白玉兰花形的路灯。“一桥飞架南北,天堑变通途”。南京长江大桥的建成,不仅沟通了我国南北交通,而且成为古城金陵的四十八景之一。

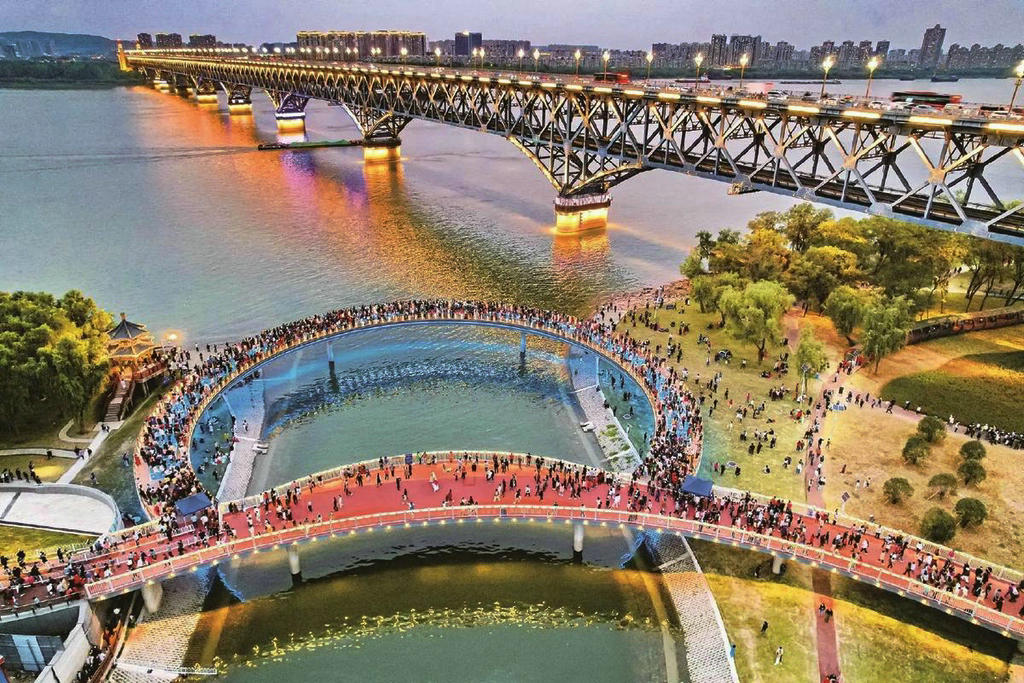

  大桥南北两岸的桥下,有面积约20公顷的大桥公园,种植着各种花草树木,并有电梯直抵大桥桥面的桥头堡。其中大桥南岸的南京长江大桥南堡公园,还设有展览馆介绍长江大桥的历史。这些使南京长江大桥更加雄伟壮丽。

  设计施工单位和人员
  单位设计:铁道部大桥工程局
  结构工程:中铁大桥勘测设计院
  施工:铁道部大桥工程局人员
  总工程师:梅旸春(1962年逝世于南京长江大桥第一线工地)
  技术顾问委员会主任:李国豪
  设计总工程师:胡兢铭
  钢梁总设计师:方秦汉
  桥头堡建筑设计师:钟训正
