南通市通扬线九圩港大桥

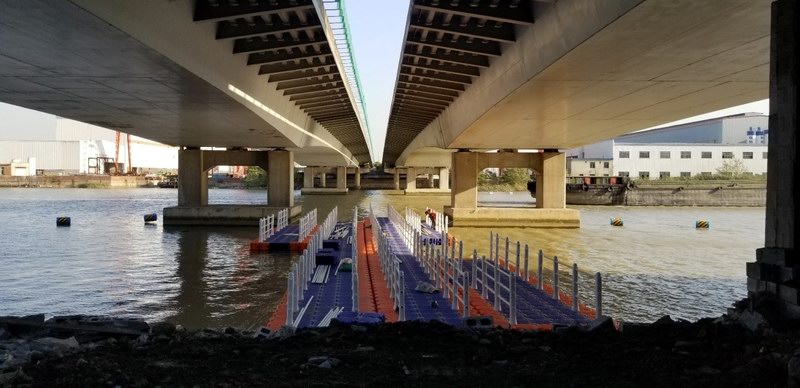

    该桥位于江苏省南通市新G204国道上,跨越九圩港,2009年建成。主桥为变截面连续钢箱梁,跨径布置为(50+80+50)m,北引桥为9×25m预应力混凝土组合箱梁,南引桥为2×25m预应力混凝土组合箱梁,原接线纵坡最大为2.45%,路桥分界填土高度约5m。原桥全长461.12m,半幅桥面宽18.3m,左右幅加3m中分带,桥面宽39.6m。桥位处水面宽150m,通航孔净宽60m,净高5.5m,孔高不满足III级航道通航要求。
  按设计要求,本次主桥改造即3跨,长180m、宽18.3m*2、即36.6m,总重量为4500t,采用主桥分幅整体同步顶升方案,顶升高度为2.4m,改造后可满足通航净空60×7m要求标准,原两端引桥上部结构拆除重建。
