铁师桥全长290米，跨径布置为4X20+(34+60+34)+4X20米，桥宽30米，双幅布置，单幅桥宽14.5米，中央天窗1米。主桥为34+60+34米为预应力砼连续箱梁，挂篮悬臂浇筑施工。铁师桥老桥拆除。主桥中墩梁高3.5米，跨中及边跨墩顶的箱梁高度为1.8米。主墩采用双柱墩，尺寸为4x2米，两立柱之间用实体墙连接，承台为矩形，厚度为2.5米，承台下采用钻孔灌注桩，桩径1.5米；边墩采用双柱墩，尺寸为1.8x2.5m，承台为矩形，厚度为2.5米，承台下采用钻孔灌注桩，桩径1.5米。
两侧引桥分别采用4跨20米的简支板梁，梁高0.9米，下部结构桥墩采用桩接盖梁桥墩，桩径1.2米，桥台为重力式桥台，钻孔桩基础，桩径1米。引桥简支板梁采用预制吊装施工。
设计主要特点：

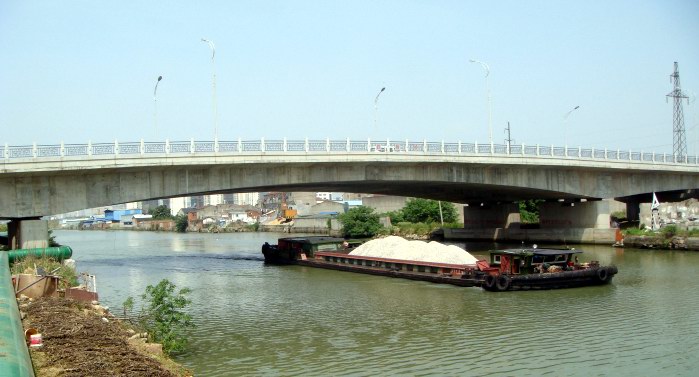

1、本桥跨越苏西线航道（胥江），现状航道为六级航道，规划航道为五级航道，航道中有船只通过，根据苏州海事部门的意见，为尽量减小桥梁施工期间对航道通行的影响，主桥采用了34+60+34米预应力砼连续梁，挂篮悬臂浇筑施工，主墩位于岸边。

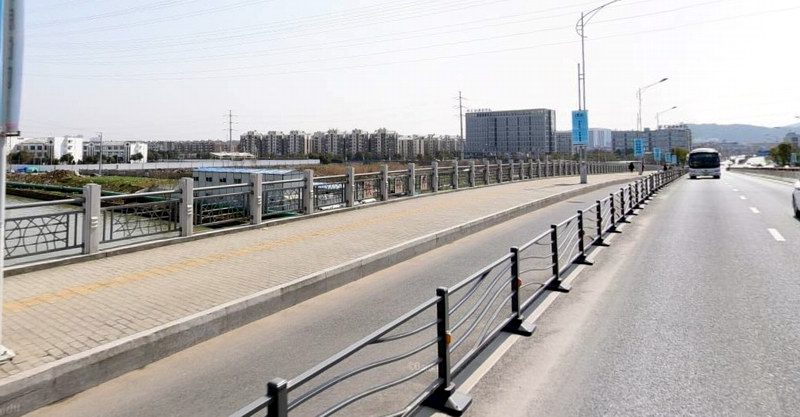

2、由于道路设有2米宽分隔带，桥梁按双幅布置，单幅桥宽14.5米，中央天窗宽1米，便于挂篮施工。
3、为保证主桥施工质量，主桥钢束在梁端张拉。引桥采用4X20米预制空心板，便于主桥引桥同时施工，缩短施工工期。

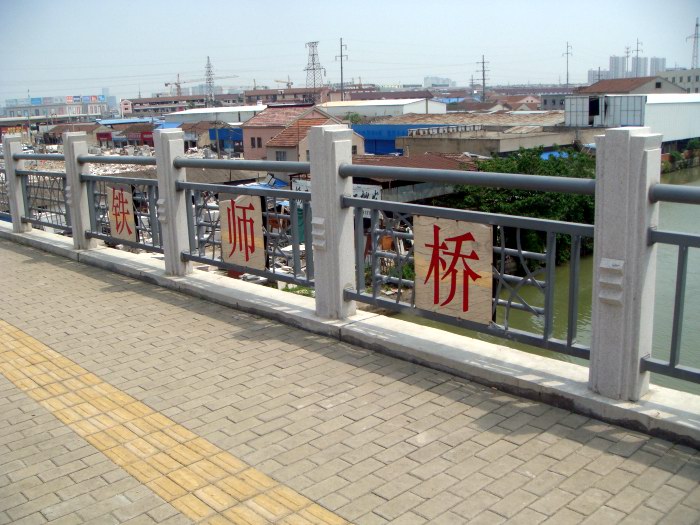

4、桥梁栏杆采用钢结构与花岗石相结合的形式，纵向设置柔性接头，体现古典与现代的结合，外形美观 |
|
