太仓市经济开发区广州路盐铁塘桥
〈〉〔〕[]{}

太仓市经济开发区广州路盐铁塘桥

太仓市经济开发区广州路盐铁塘桥

太仓市经济开发区广州路盐铁塘桥

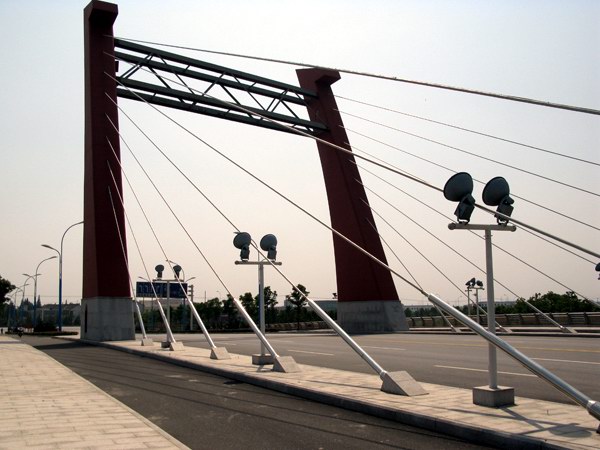

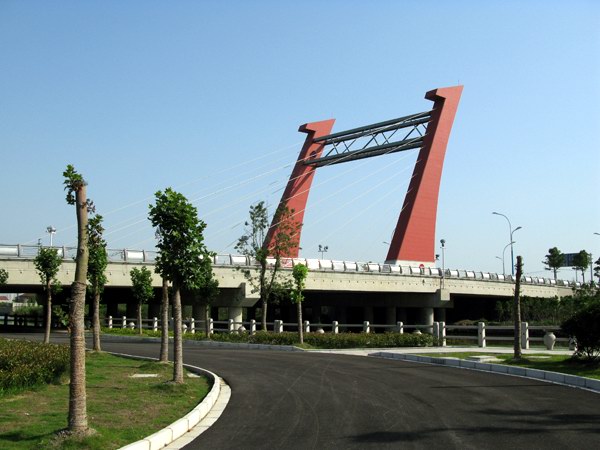

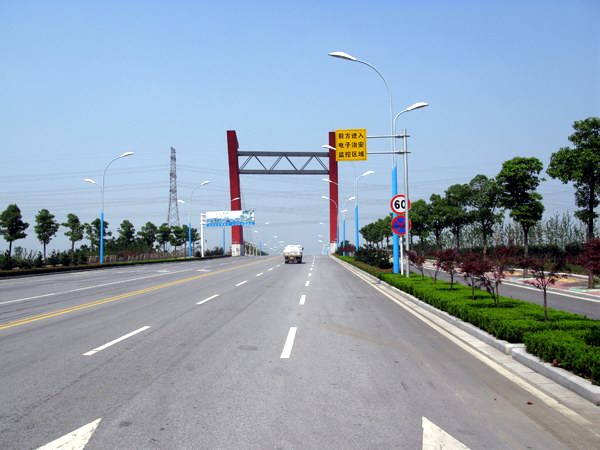

    太仓经济开发区广州路为一条东西向的主干道,本次设计盐铁塘桥位于太仓经济开发区出入口这一重要的位置,经多次方案必选,施工图设计:桥梁布置为三孔(25+25+25)m简支梁桥,桥上采用无背索斜拉塔装饰,主塔全高为30.0米,塔身为倾斜,与铅垂成25度角。在塔根部7.0m高内为实体段,其它部分为空腹段,两主塔之间的横向连接采用全焊钢结构,为空间桁架体系。此设计是为桥梁设计上的创新,即降低了造价,又不失桥梁整体现代气派的造型,现已成为经济开发区标志性建筑。
  道路路基处理:根据勘察资料,桥头两侧引坡段土质情况较差,下卧有淤泥质粘土层,路基设计采用4%灰土填筑,同时利用桥梁施工期,对路基进行堆载预压处理,以提高地基的承载力和稳定。路基防护:桥梁东侧边孔下有规划道路下穿,为保证路基坡脚部侵占规划道路,桥头设置路肩式挡土墙,两侧桥头设置路肩式挡土墙。
