无锡市石塘湾特大桥
〈京杭大运河〉〔〕[锡宜、沪宜高速桥]{}

无锡市石塘湾特大桥

无锡市石塘湾特大桥

无锡市石塘湾特大桥

    锡宜高速公路京杭运河大桥位于无锡市境内石塘湾地区,地势平坦,河流纵横,路网发达,气候四季分明,温度变化大,降雨丰富,地质情况为粘土与亚粘土,以亚粘土层为主,流塑、软塑和硬塑互相交错,基本承载力在120Kpa一200Kpa之间。桥面净宽,主桥(1.65+O.5+l1.75+O.5+1.65)+O.2+(1.65+O.5+11.75+O.5+1.65)米,弓I桥l2.75+3.5+l2.75米,分两幅修建。荷载标准:汽车一超2O,挂车一120;设计行车速度为100公里/小时;最大纵坡4% ;桥下净空:沪宁铁路6.75米,京杭大运河50x8.00米。该桥同时跨越沪宁铁路和京杭大运河,下穿规划中的京沪高速铁路。主跨:跨沪宁铁路75m刚架系杆拱,跨京杭大运河90m刚架系杆拱。

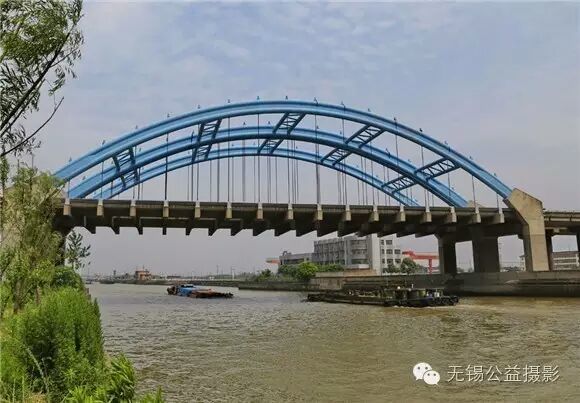

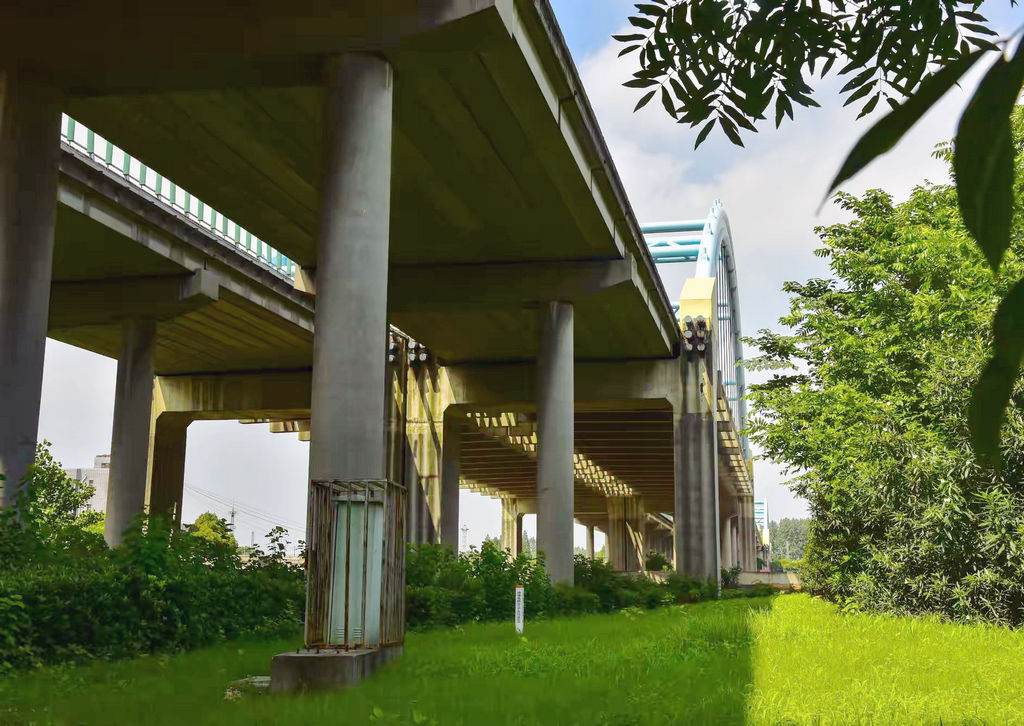

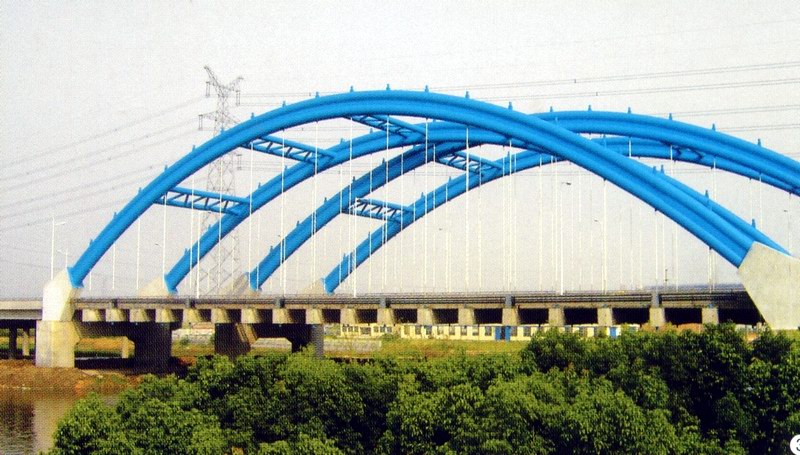

  锡宜高速公路京杭运河大桥位于江苏省无锡市境内,属无锡至宜兴高速公路X2标段,起止里程为K9+816.25~K10+837.25,全桥长1.021Km,由两部分组成:第一部分为跨越京沪铁路石塘湾站的1-75m下承式钢管混凝土刚架系杆拱桥及两端引桥,第二部分为跨越京杭大运河的1-90m下承式钢管混凝土刚架系杆拱桥及其引桥,跨径组合为8×20+1-75+8×20.6+1-90+10×20+10×20+1-20+3×25+1-20m。引桥分别采用20m、20.6m、25m的现浇连续箱梁,基础采用钻孔灌注桩,桩径1.5m,桩深38~85m,引桥主要采用直径1.2m、1.3m的双柱式桥墩,主桥采用板式桥墩,桥台采用板肋式桥台,台后设8m长搭板。
