无锡市金城大桥
〈京杭大运河〉〔〕[]{}

无锡市金城大桥

无锡市金城大桥

无锡市金城大桥

无锡市金城大桥

无锡市金城大桥

无锡市金城大桥

无锡市金城大桥

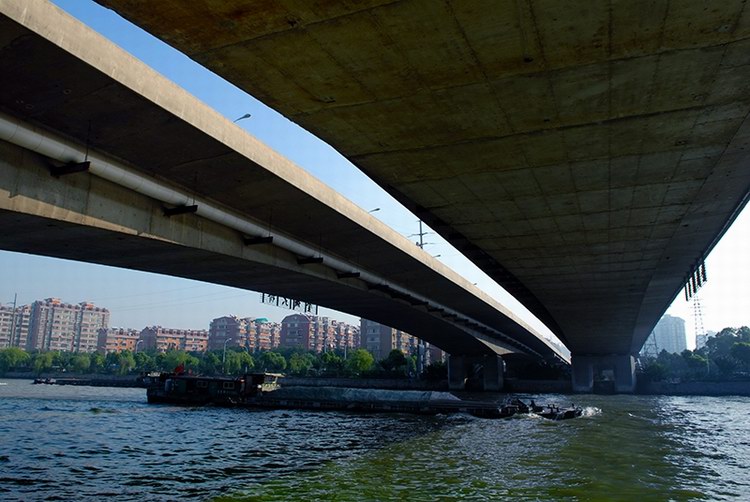

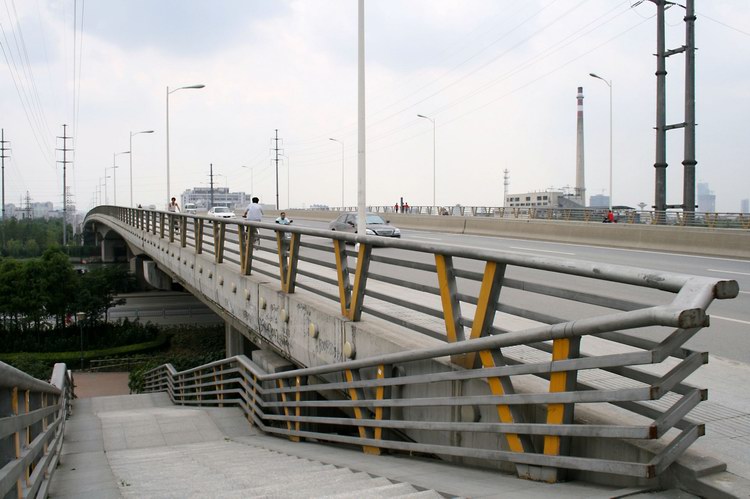

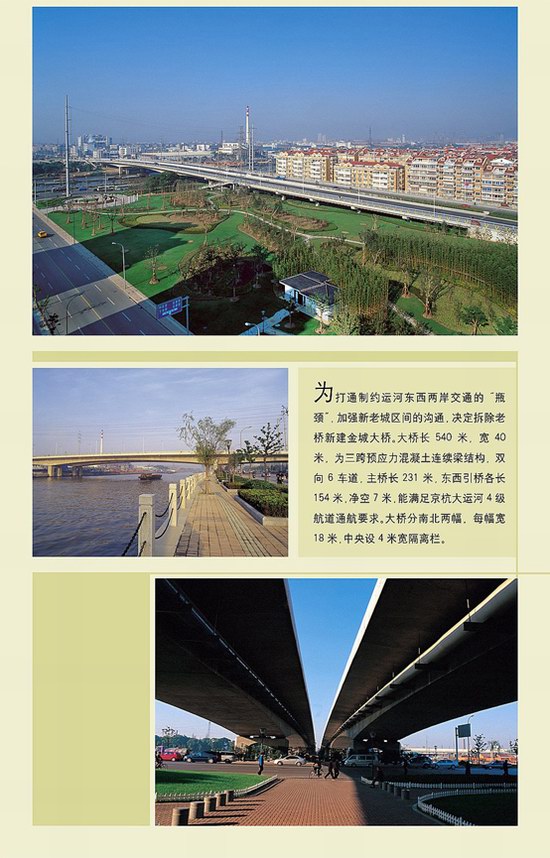

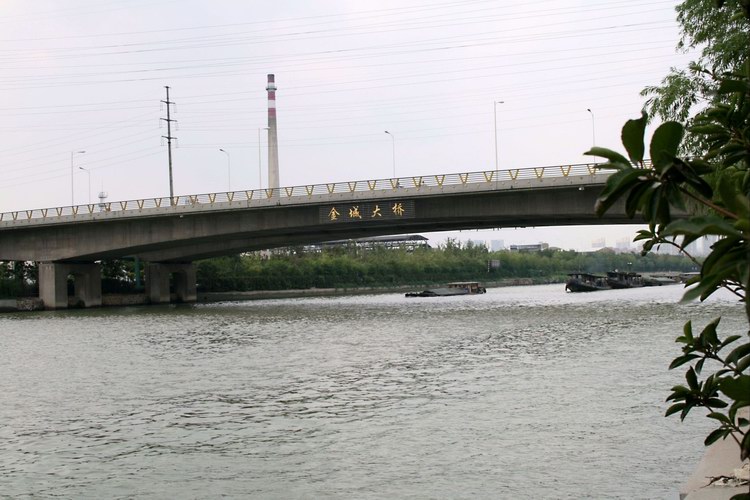

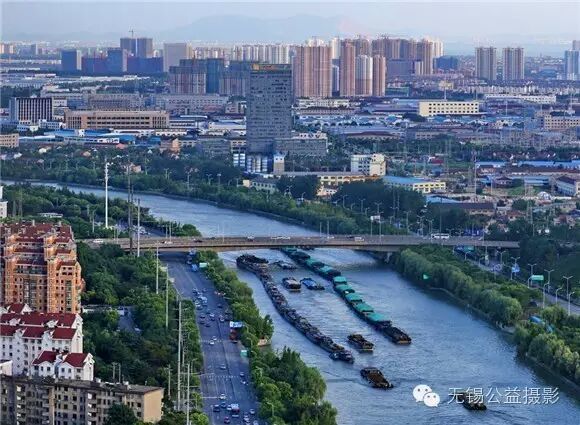

    第三座 金城大桥 建成时间2004年新桥主跨105米,一跨过河,净空7米,能满足京杭大运河4级航道通航要求。两边跨各63米,分别跨越运河东路和运河西路。两端引桥各7跨,每跨22米,全桥总长539米。新桥分南北两幅,每幅宽18米,中央设5米宽隔离栏,桥面总宽41米,设双向6车道,两侧分别设非机动车道与人行道。 建设单位中铁五局二公司。

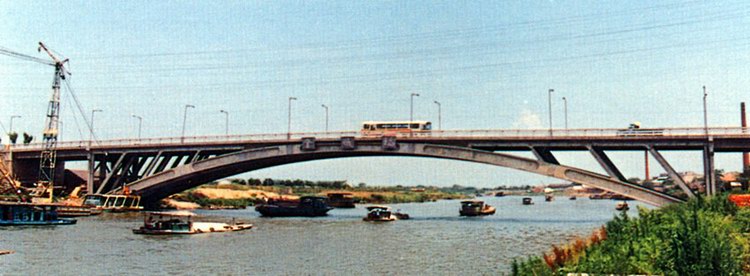

  金城桥跨越京杭大运河,是当时建成于软土地基上国内最大跨径的刚架拱,矢跨比为1/10。拱肋为工字形,金城主拱腿为等截面,实腹段为变截面,在四分点附近截面高度最大,分别向拱脚、跨中减小,为使拱轴线接近连续,在实腹段四分点附近拱肋下缘设置连接板,使轴线下移。1985年建成。


    资源来源——
