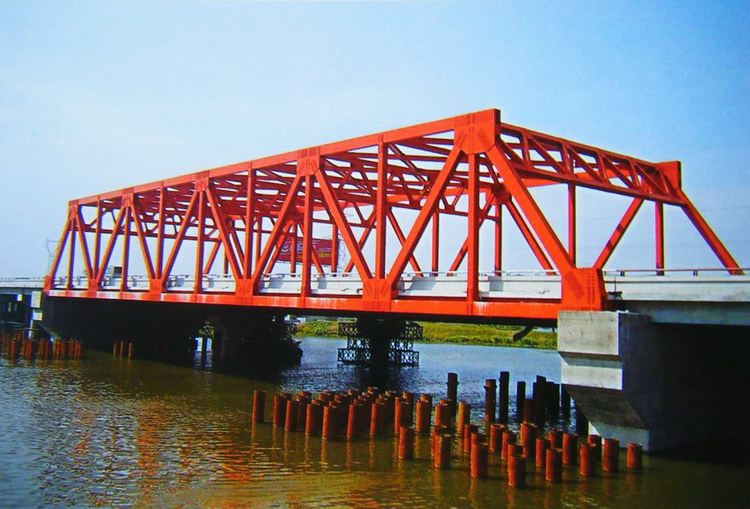

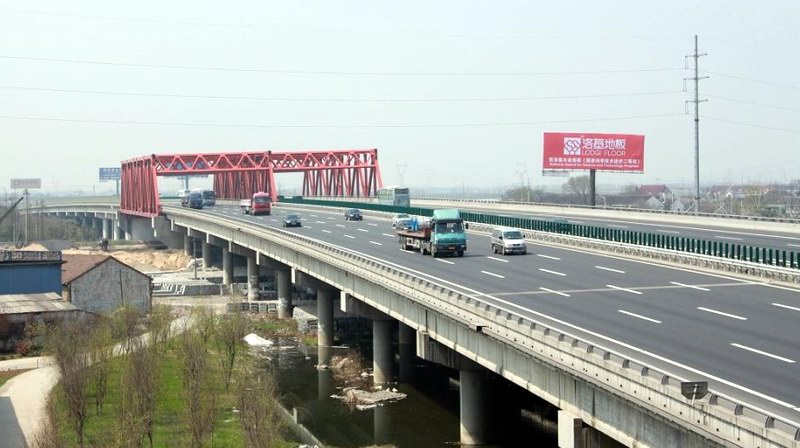

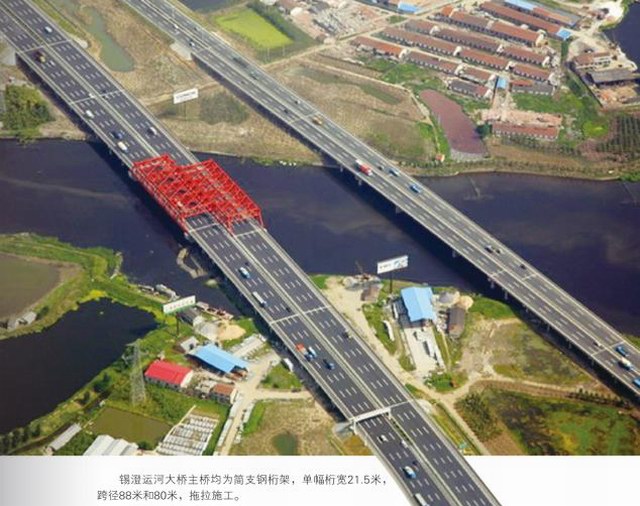

锡澄运河大桥位于沪宁高速公路江苏境无锡段，锡山堰侨乡与前州乡的交界处，跨锡澄运河，河道宽55~70m，水深5~5.5m。该桥的建造是拆除原有桥梁后进行重建，新建桥梁采用了88m下承式简支钢桁梁桥，单幅钢桥的总重约1300t，钢桁梁主桁采用带竖杆的华伦式三角形腹杆体系，节间长度8m，主桁高度11m，两片主桁中心距21.5m，桥幅宽度达22m。
主桁上、下弦杆及端斜杆均采用箱形截面，截面宽500mm，高度720mm，最大板厚50mm。主桁架除端斜腹杆外其余腹杆截面均为焊接Ｈ型截面，截面宽度500mm，高度420~720mm不等，最大板厚44mm。上、下平面纵向联结系均采用双X形式，联结系杆件截面形式均为焊接Ｈ型截面，截面高度400mm,截面宽度300mm和400mm两种，板厚为12-24mm，其连接形式均为插入式连接。在桁架两端斜杆所在的斜平面设置桥门架，上弦节点每2个设一道横向联结系。桥面系采用纵横梁体系，横梁为焊接Ｈ型截面，高1050mm，横梁腹板与主桁在节点上通过高强度螺栓连接；纵梁为焊接Ｈ型截面，高500mm，纵梁腹板与横梁腹板通过高强度螺栓连接，桥横向每2m设置一道纵梁。节间每2m设置一道次横梁。钢板均采用14MnNbq角钢、槽钢等型钢采用Q345B。 |
|
