| 镇江市长江路新河大桥 |
| 〈〉〔新新河桥〕［］｛｝ |
|
|
 |
 |
 |
 |
 |

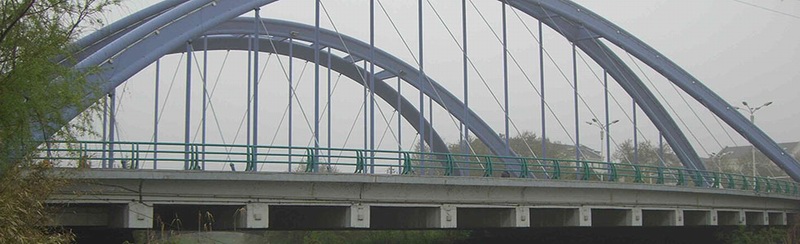

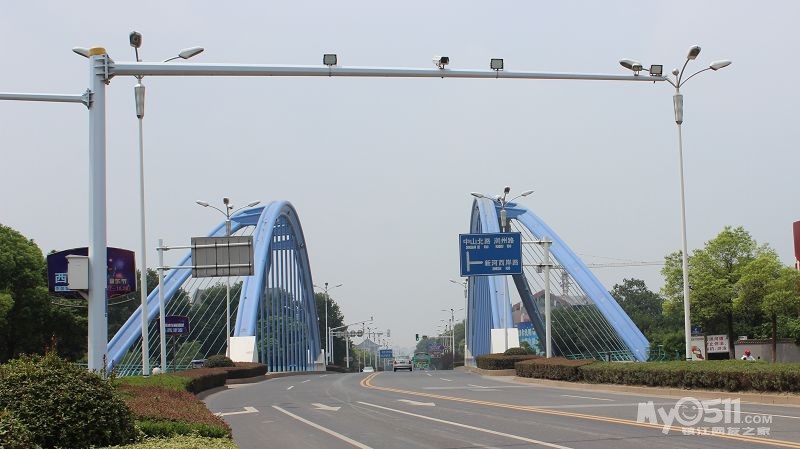

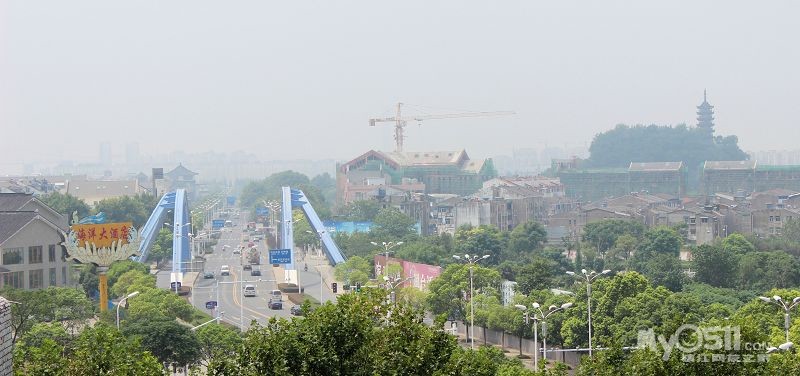

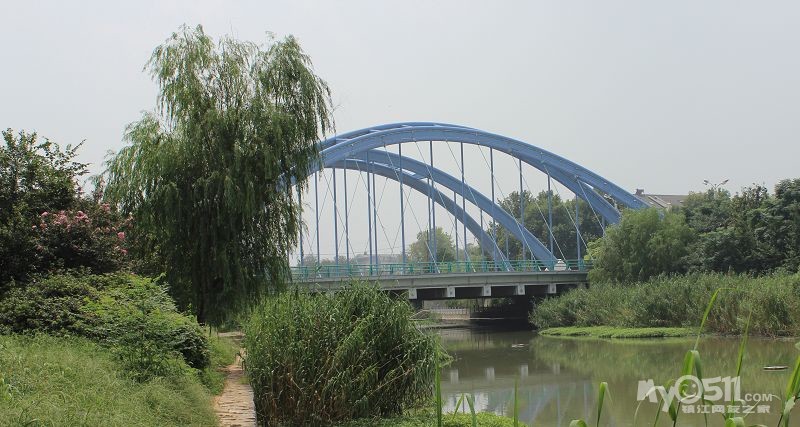

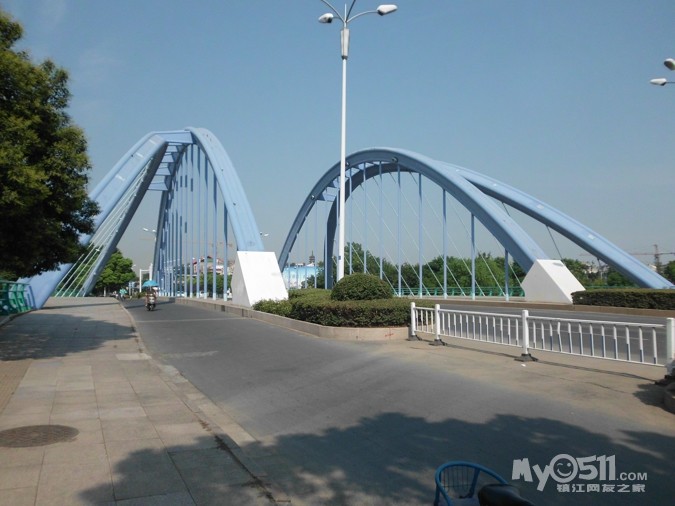

| 2002年9月建成通车。该桥单跨横跨运粮河，为四榀拱肋的下承式钢管混凝土双提篮系杆拱桥。全桥总长81米，主拱计算跨径70米。桥面全宽在桥台处为40米，跨中加宽到52米，人行道外侧呈圆弧状。桥梁纵向由直拱肋、系杆并缀以直吊杆，构成主要纵向受力体系。由直接支承于承台的斜拱肋及斜吊杆，构成辅助纵向受力体系。横向通过风撑将直拱肋与斜拱肋两两连成整体，并最终通过横梁将桥面连成整体，形成一个空间协同受力体系。搁置在横梁上的行车道板及现浇层等构成桥面行车系，搁置在横梁上的人行道梁、板等构成人行道系。 | ||
