寻乌县澄江镇功德祠桥
〈澄江〉〔〕[]{}

寻乌县澄江镇功德祠桥

寻乌县澄江镇功德祠桥

寻乌县澄江镇功德祠桥

寻乌县澄江镇功德祠桥

    在江西省寻乌县澄江镇汶口村龙勾嘴处,位于G206国道K2096+947,有三座横跨澄江河的桥,其中一座古桥叫功德祠桥,见证了公路百年沧桑。

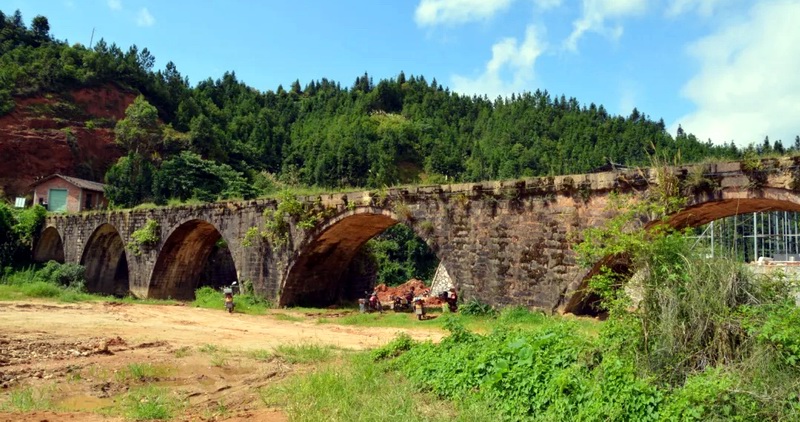

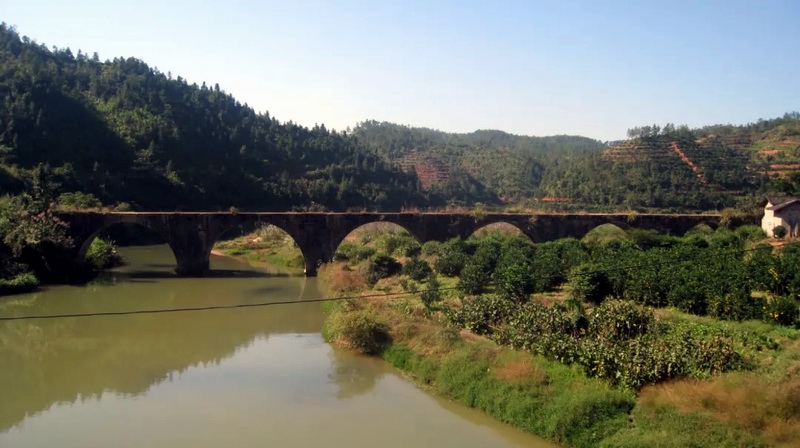

  光绪三十四年(1908年),经宣统三年,至民国15年(1926年)建成条石结构的石拱桥,拱矢度为1/2,六孔,孔跨径12.5米左右不等,全长96米,高7.65米,宽3.8米,为半月型石拱桥。
  建桥经费来源以募捐化缘方式筹备,是由当地汶口村村民兰崇熙、兰华兆组织,石料来源于距建桥处3公里汶口兰荣寨,石灰来源于距一百八十华里广东平远,全靠肩挑及杠运。 1926年,功德祠桥圆满竣工,并建了一座32.5平方米的茶亭“功德祠”供来往行人憩息,并立碑文记,2012年8月,此桥被寻乌县人民政府列为“文物保护单位”。
  1978年6月初,在功德祠桥的下游,兴建了一座跨径20米,桥长83.4米,墩台为水泥桨砌片石,桥面为钢筋混凝土的三孔双曲拱桥,该桥净宽7米,人行道2×0.5米。该桥的主拱圈由拱肋、拱波、拱板和横向联系构件几个部分组成,外形在纵横两个方向均成弧形曲线,因之称为双曲拱。该桥的特点是上部构造大部分为预制构件,与桥基础和墩台可同时施工,有效缩短了施工工期,提高了工作效力和建桥成本。
  于1998年4月,在下游再次兴建了一座单孔跨径60米,上部结构为1-60米钢筋砼刚架拱桥,下部为U型桥台+明挖扩大基础,桥长85.49米的斜腿式刚架桥,也称刚构桥。
  刚架桥与传统的上承式拱桥相比,这种桥不需拱上结构,构件数目较少,在结构上是超静定体系,在垂直荷载作用下,框架底部除了产生竖向反力外,还产生力矩和水平反力等特点。
  随着G206国道交通量不断增大,长期超负荷运营,导致该桥病害不断发展,存在严重安全隐患,经上级检测中心评定为五类危桥。
  2019年5月9日,寻乌公路部门对斜腿式刚架桥危桥进行拆除重建,重建的大桥上部构造采用3×25米装配式预应力混凝土小箱梁,先筒支后结构连续,下部构造采用双柱式墩,桥台采用桩接盖梁,基础均采用桩基础。桥梁全长81米,桥宽净11+2X0.5防撞墙;设计荷载等级为公路-I级,设计洪水频率1/100。


    资源来源——
          https://baijiahao.baidu.com/s?id=1708900963884559708&wfr=spider&for=pc
