吉安市吉安大桥
〈〉〔〕[]{}

吉安市吉安大桥

吉安市吉安大桥

吉安市吉安大桥

吉安市吉安大桥

吉安市吉安大桥

吉安市吉安大桥

吉安市吉安大桥

吉安市吉安大桥

    吉安大桥位于白鹭洲上游,是连接吉安市吉州、青原两区横跨赣江的城市大型桥梁和集城市交通、城市景观为一体的景观桥。大桥西起吉州区阳明路文山步行街口,东止青原区青原大道与文天祥大道相交处。大桥的路桥总长2627米,其中主桥和引桥1744.9米,宽28米。其特色是主跨188米,矢高58米,东西次跨138米,矢高28米,边跨各36米。吉安大桥再加上原有的井冈山大桥和赣江大桥及白鹭洲大桥,使吉安市中心城区形成了“一江两岸四桥”的经济发展格局。

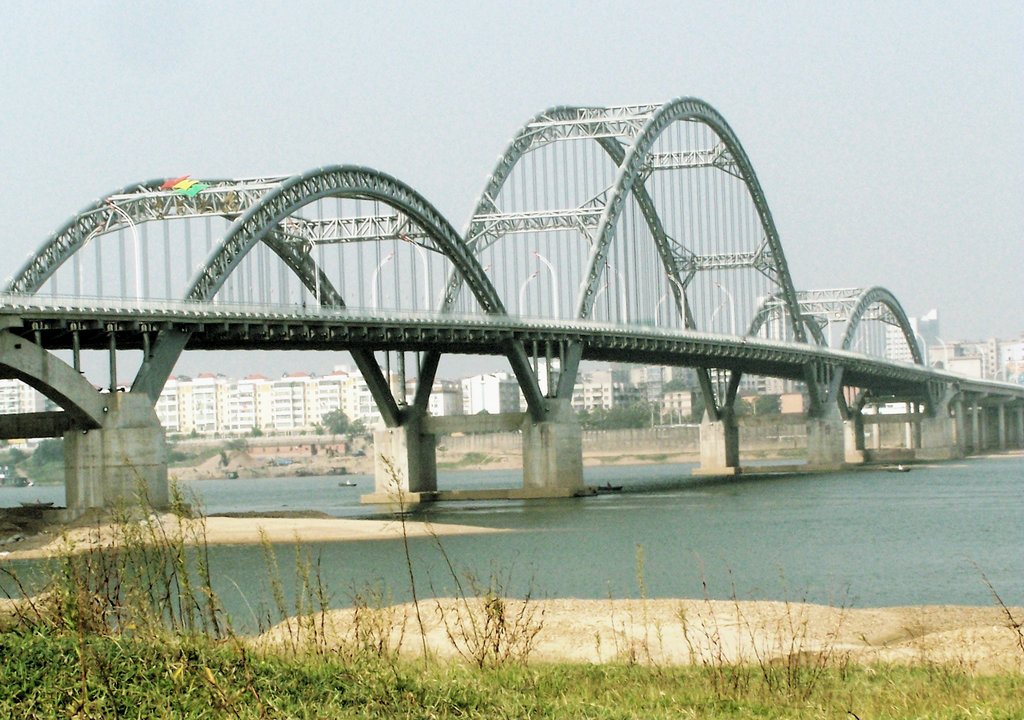

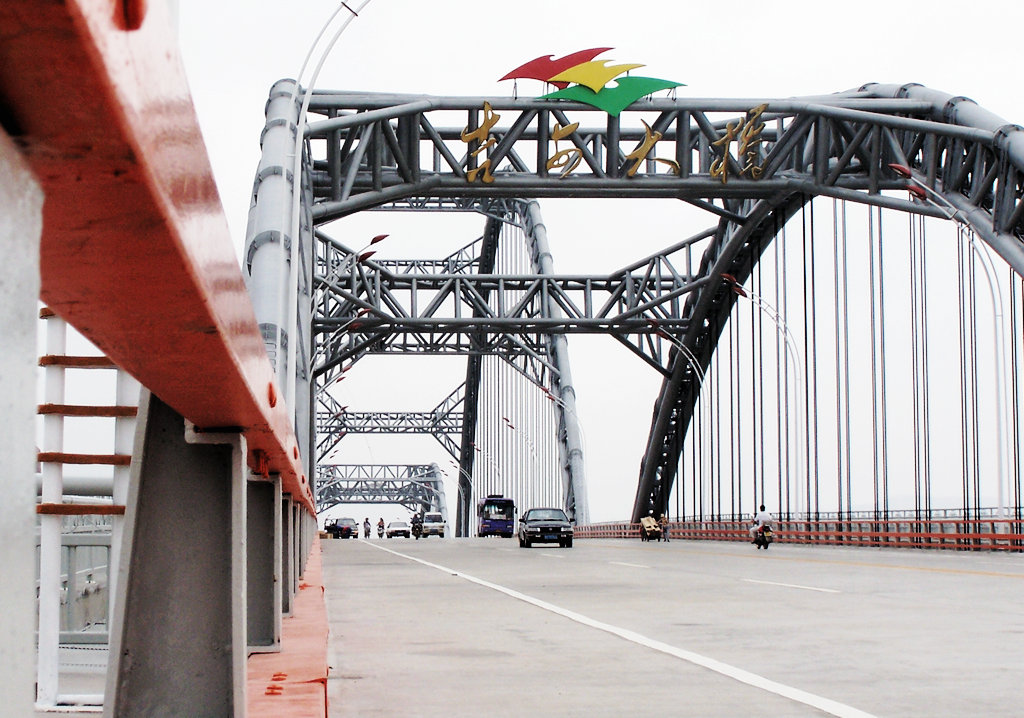

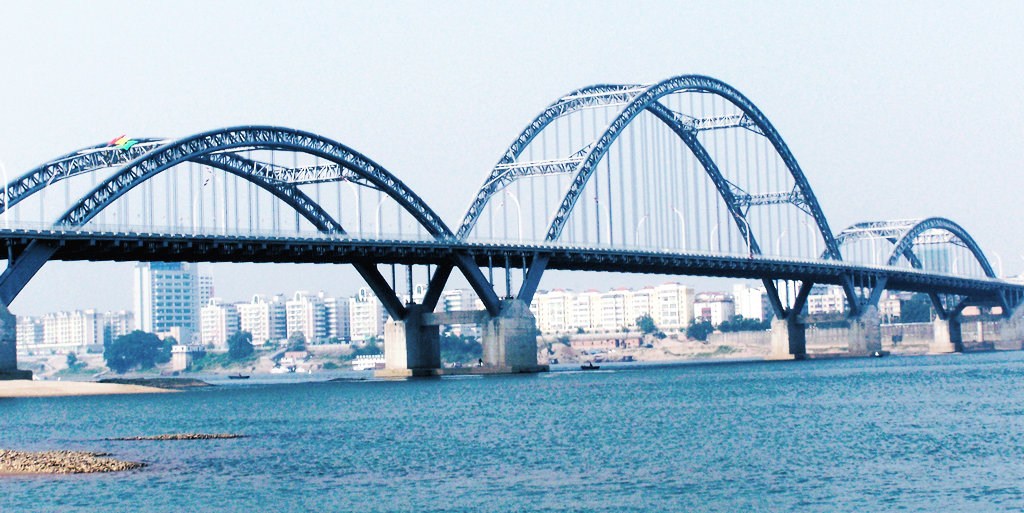

  大桥主要由主跨、东西次跨及飞燕组成。主跨跨度188m,矢高54m,矢跨比0.3,拱轴系数1.3,拱圈采用悬链线线型,单侧主拱圈由三根主钢管(内填充足50号混凝土)组拱,横断面为三角形布置,上钢管外径1000mm,壁厚16mm,下钢管外径750mm,壁厚12mm;腹杆和下悬杆平联均采用空心钢管,腹杆外径300mm,壁厚10mm,下悬杆平联分别有外径400mm,壁厚10mm和外径300mm,壁厚10mm两种。东西跨跨度均为138m,矢高28m,矢跨比0.21538,拱轴系数1.5,拱圈采用悬链线,拱圈横断面与中跨拱圈相同。为全面提高全桥的整体稳定性,主跨拱圈设置了5道风撑,东西跨设置了6道,飞燕设置了5道混凝土横梁。其规模在同类型桥梁中居世界第32位,为国内罕见的钢结构形式。(注:矢高为钢管拱顶到水面的距离)

  江西吉安阳明大桥系江西省重点建设工程,大桥中间三跨为钢管混凝土桁架拱圈,三孔的跨度为138m+188m+138km。拱肋采用三管形成,横断面为三角形布置,钢结构总重量为5000t。该桥由武汉桥机检测有限公司进行焊缝第三方抽检,完全满足设计要求,并已于2005年8月26日正式通车。该桥获得了建筑质量鲁班奖!
