肥西县上派河大桥
〈〉〔〕[]{}

肥西县上派河大桥

肥西县上派河大桥

肥西县上派河大桥

肥西县上派河大桥

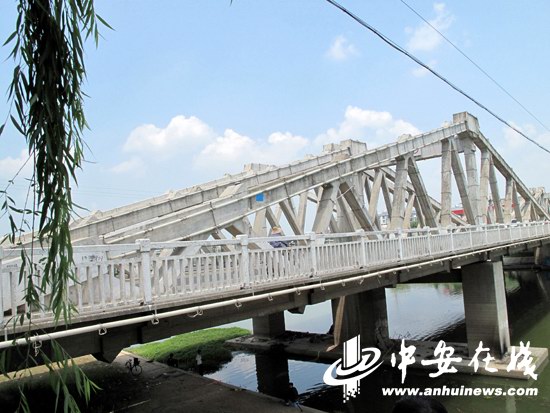

    上派河大桥始建于1986年11月19日,1989年6月6日竣工通车。该桥下部结构:南北为片石混凝土重力桥台,素混凝土拉压墩,两中墩均为立柱式钢筋混凝土墩,每墩基础系采用直径1.2米共14根的钻孔嵌岩注桩。上部结构是上下分离的下承式斜拉预应力钢筋混凝土桁架悬臂梁,上下行桥间设2.5米的分隔带。桥全长139.8米,3孔,中孔跨径70米,两边孔跨径各30米。单行桥行车道宽7.5米,桁架外侧人行道宽各1.5米。桥下净空9米。百年一遇洪水位15米。设计荷载:汽-20。
  2009年9月20日,爆破前的派河大桥。

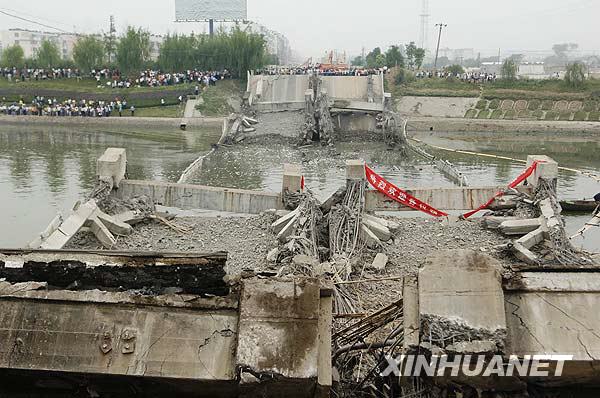

  旧桥拆除后,将在原址重建一座新桥,设计标准为一级交通干道、三级航道,预计工程总造价1亿多元。
