淮南市淮河特大桥

〈淮河〉〔〕[商合杭铁路桥]｛凤台县毛集镇

寿县八公山乡｝

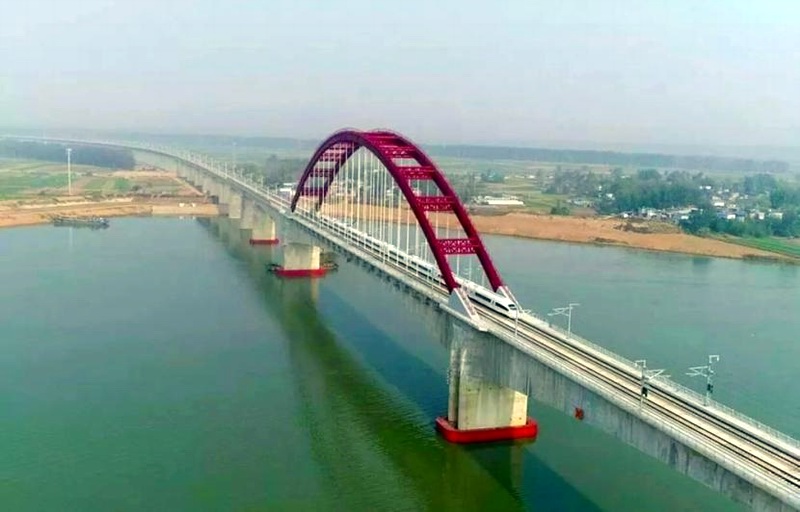

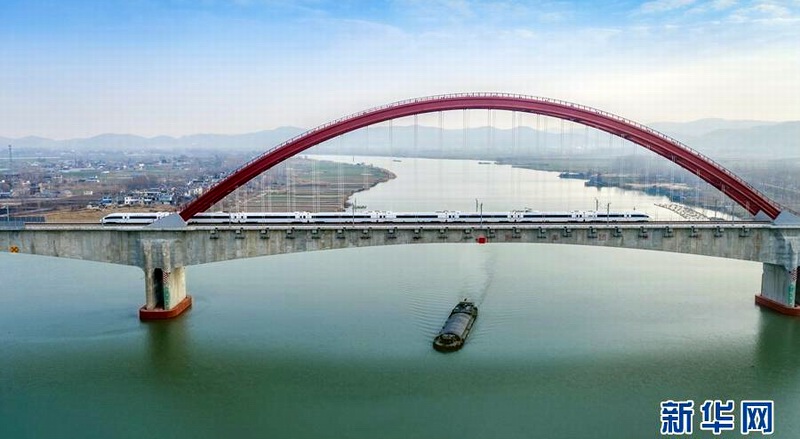

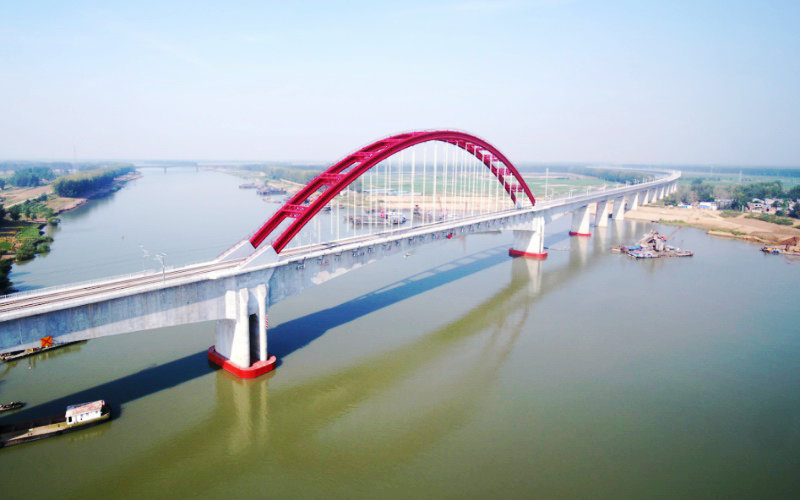

	商合杭铁路淮河特大桥位于安徽省凤台县及寿县境内，桥梁全长17.041 km，淮河为现状Ⅲ(2)级、规划Ⅱ级航道，线路法线与主航道水流夹角14.18°。根据通航要求，主跨采用228m跨越主航道，单孔双向通航。结合主跨跨度及桥上铺设无砟轨道等技术条件，对多种桥型进行了技术经济比选，最终采用(112+228+112)m连续刚构—柔性拱结构桥梁方案。　　主梁采用预应力混凝土结构，全长453.5m，采用单箱双室变高度箱形截面，跨中及边支点处梁高5.5m，中支点处梁高14.0m，梁底按1.6次抛物线变化。箱梁顶宽14.2m，中支点处局部加宽至17.1m，箱梁顶板厚0.42m，局部加厚到0.62m，中支点处局部顶板厚1.0m，边支点处局部顶板厚0.72m。箱梁底宽11.0m，底板厚度0.40～1.5m。箱梁采用直腹板，腹板厚分0.40m、0.60m、0.80 m三种，中支点处局部腹板厚1.10m，箱梁各腹板上下交错设置直径为φ10cm的通风孔，以降低箱内外温差。
