寿县新桥大桥
〈引江济淮〉〔〕[公路·中承式单肋斜跨钢箱拱桥]{}

寿县新桥大桥

寿县新桥大桥

寿县新桥大桥

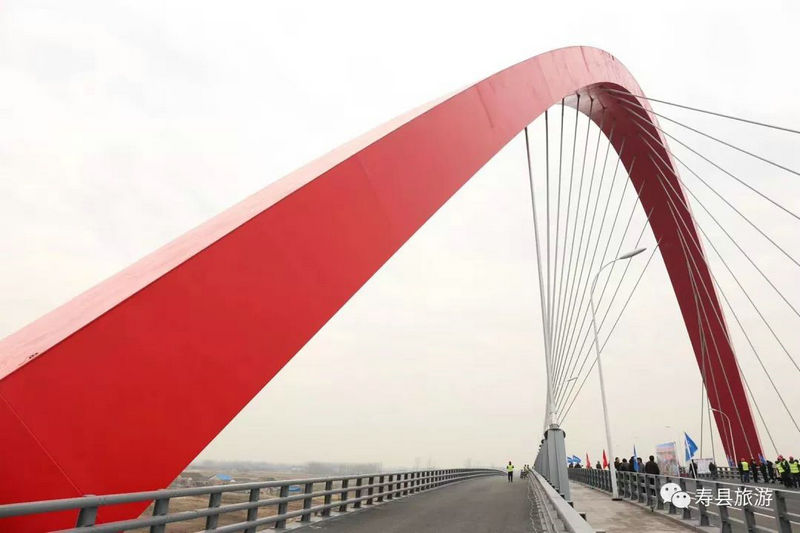

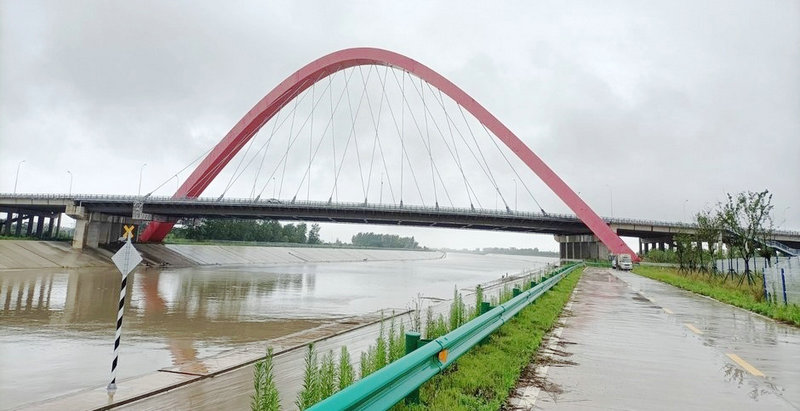

    济祁高速连接线跨引江济淮航道新桥大桥位于淮南市寿县,一跨跨越规划江淮运河河道,设计车速为80 km/h,双向六车道+两侧辅道,主桥全宽49.7 m。主桥为跨径150 m的中承式单肋斜跨钢箱拱桥,钢箱拱跨径为170 m,矢高66.83 m,矢跨比为1/2.62,拱肋轴线的水平投影与桥轴线的夹角为25°,大桥于2020年1月1日建成通车。
  桥道梁为钢格子梁体系的正交异性钢桥面,由边纵梁、大横梁、小纵梁、小横梁及正交异性钢桥面组成,材质为Q345qD。全桥共设12对吊杆,使拱肋与桥面连接形成稳定体系。拱肋重量2032 t,主梁重量3400 t。
