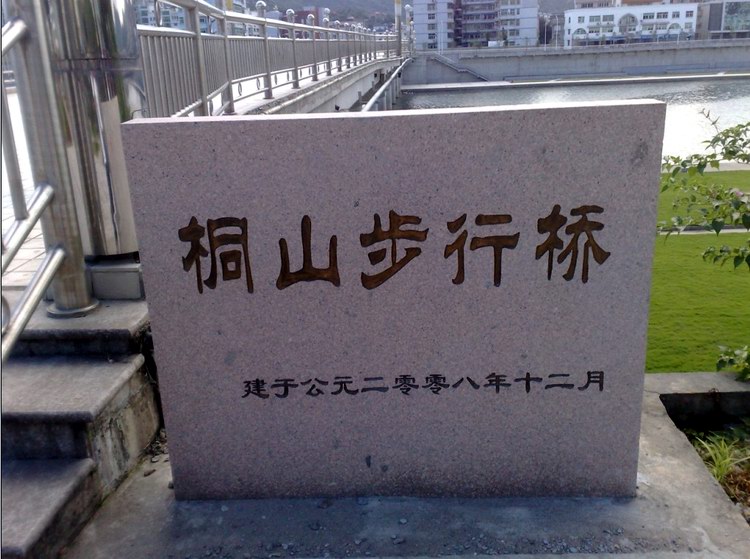

福鼎市桐山步行桥
〈〉〔〕[]{}

福鼎市桐山步行桥

福鼎市桐山步行桥

福鼎市桐山步行桥

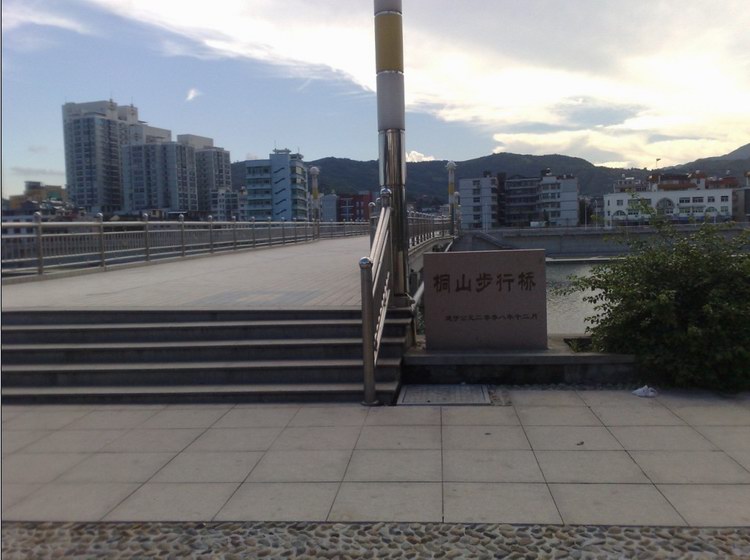

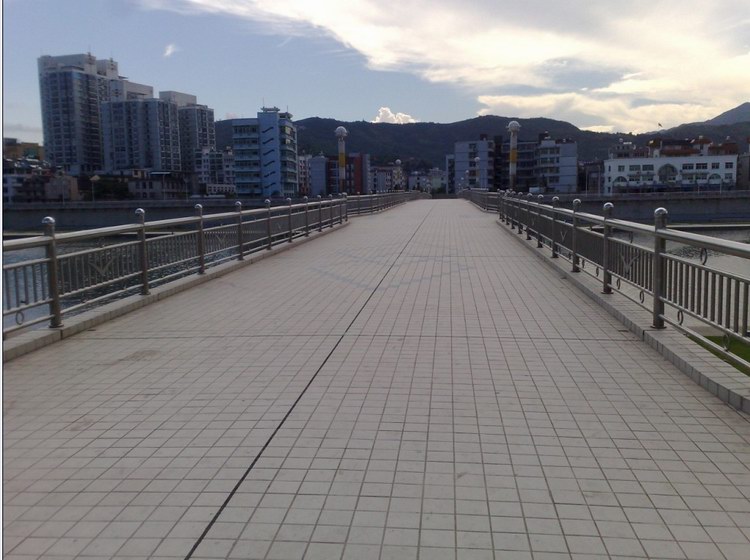

    桥位于福鼎市桐山大桥北侧,步行桥长210米,宽6.52-8.25米(含2*0.25米安全带),横跨桐山溪,两侧与城区规划路网相接。上部结构开工为15+9*20+15M简支空心板梁,空心板梁宽1.25M,梁高0.8M。下部桥台采用桩接盖梁桥台,直径100CM钻孔灌注桩基础;桥墩采用独柱式桥墩,直径150CM钻孔灌注基础。桥头两侧与防洪路堤平面交叉。

    资源来源——
