南平市延平区成功大桥
〈闽江〉〔夏道大桥〕[]{}

南平市延平区成功大桥

南平市延平区成功大桥

南平市延平区成功大桥

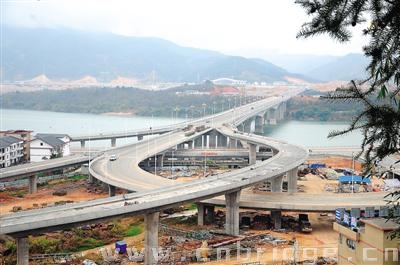

    南平夏道大桥,位于福建省南平市延平区,起于夏道镇小鸠村桥头,跨闽江到达高速铁路延平站站前广场,中间连接土目洲。该桥由中交第三航务工程局有限公司承建,于2010年11月开工,预计2013年底建成通车。

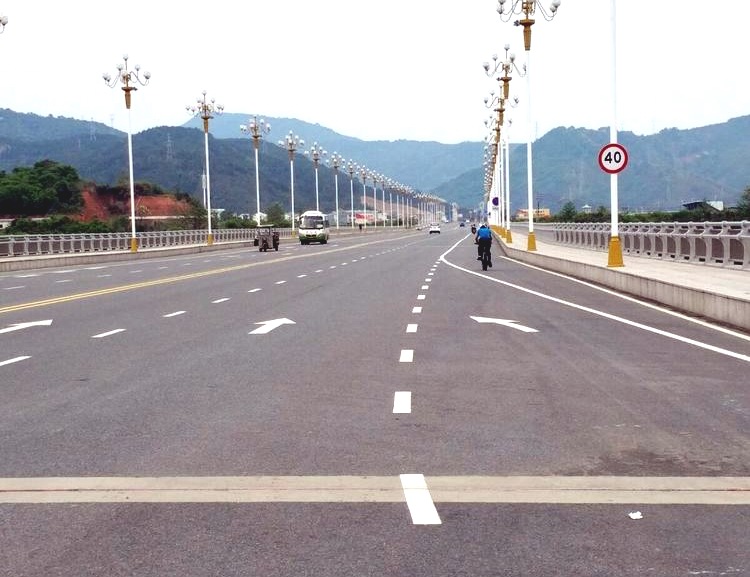

  大桥全长约1.7公里,主线桥长约837米,双向四车道,标准宽27.5米,主线设计车速每小时40公里,工程总投资约3.97亿元。
  夏道大桥及接线一期工程全长约1.7km,含一座跨江大桥(南汊桥、北汊桥)及两端接线。本工程道路等级为城市主干路Ⅱ级。主线主桥长839.5m,南汊桥513.5m,北汊桥326m,双向四车道,标准宽27.5m;南接线长438m;土目洲岛路基段长度99m;北接线长323m。接线为双向四车道,标准宽17.0m;主线设计车速40km/h,接线30km/h。
  北汊桥跨越土目洲岛北侧闽江后,上跨峰福铁路与北接线相连。其跨径布置为:8×40m(小箱梁)。起点桩号为K1+050.937,终点桩号为K1+376.937,桥梁北面为高铁站,南面与土目洲岛相接。桥梁标准宽度为27.5m,主桥分两幅,每幅宽13.75m。
  北汊桥主梁统一采用40m 标准跨径的小箱梁构造,小箱梁高2.0m,中板宽2.4m,边板宽2.85m,采用预制吊装施工。桥墩为花瓶型桥墩,结构形式为墩身接盖梁形式,盖梁与墩身采用弧线形相接。承台采用矩形承台, 平面尺寸为7.0m×7.0m,厚2.5m,桩基为4 根Φ1.8m钻孔灌注桩。10#墩为重力式桥台,采用8根Φ1.8m钻孔灌注桩。桥台台帽或盖梁上均设置箱梁挡块、侧墙,台后设置8m长搭板。
  南汊桥跨越土目洲岛南侧江面后,与南侧接线相连。其跨径布置为:3×40m(小箱梁)+(69+130+69)m(连续刚构)+3×40m(小箱梁)。桥梁起点桩号为K0+438.449,终点桩号为K0+951.949,桥梁北面与土目洲岛相接,南面连接规划朱熹路。桥梁标准宽度为27.5m,主桥分两幅,每幅宽13.75m。南面桥梁端部90m 范围内为变宽段。桥梁130m 主跨设置通航孔,满足双向Ⅳ通航要求。
  南汊桥主桥箱梁采用三向预应力变高度箱梁。其箱梁跨中梁高3.3m,中支点处梁高8.0m,边支点处梁高3.3m,箱梁底板采用二次抛物线接顺。截面形式采用单箱单室断面,为减少结构自重,横坡采用顶板设坡。箱梁总宽13.5m,悬臂长度3.25m,翼缘预留10cm 与人行道小纵梁一起浇注,用于设置滴水;顶板厚28cm,双薄壁墩间加厚为50cm;底板厚度由跨中的30cm 采用二次抛物线逐渐增大至根部的100cm,双薄壁墩间底板厚100cm;腹板厚度通过直线段一次过渡由55cm~75cm,双薄壁墩间腹板厚75cm。腹板采用直腹板。梁端桥台处注意预留伸缩缝槽口,槽口内以M-50 钢纤维混凝土填充捣实。
