从化区从化大桥
〈〉〔〕[]{}

从化区从化大桥

从化区从化大桥

从化区从化大桥

    2018年9月25日上午,从化大桥终于正式开!

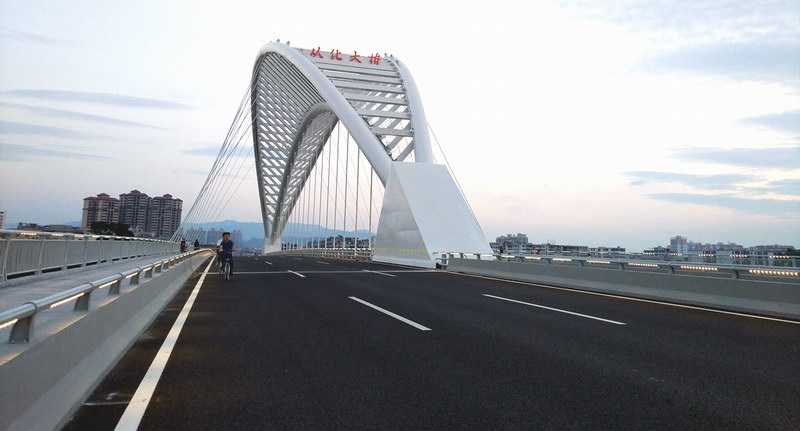

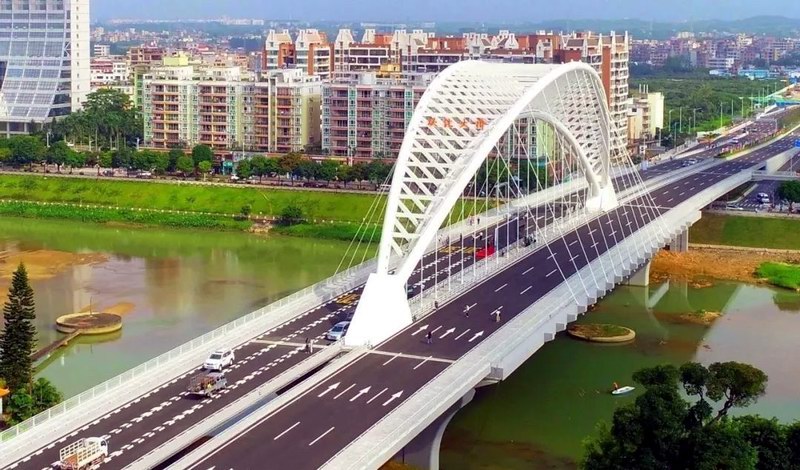

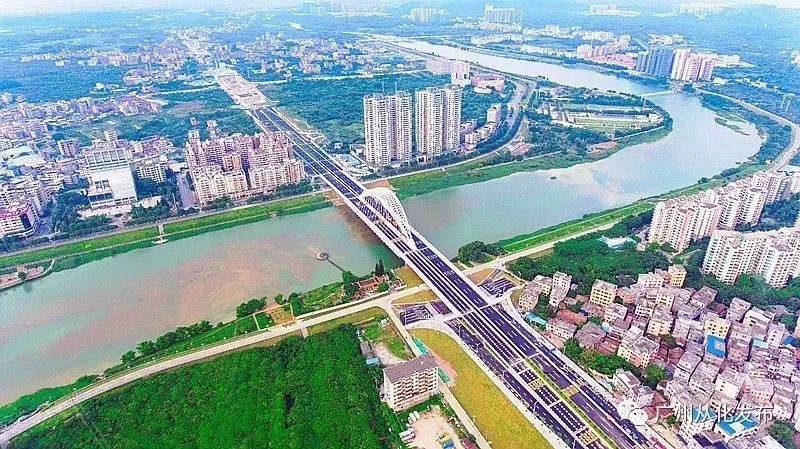

  从化大桥主桥采用单跨136m下承式倒三角钢管拱桥,钢管拱圈由三根钢管通过横撑、斜撑组合成倒三角,造型独特,拱肋结构新颖美观,呈现“流溪映月”的建筑美学创意。大桥主拱拱肋直径1.8m,壁厚26mm,分为7个吊装节段,吊装顺序为:首先从7#墩开始吊装7、6、5三个节段,然后从6#墩开始吊装1、2、3三个节段,最后再吊装第4个合拢节段。副拱拱肋直径1.5m,壁厚22cm,分为14个吊装节段,吊装顺序为:从7#墩逐节向6#墩吊装,最后在6#墩合拢。


    资源来源——
