梅州市梅县区畲江镇梅江大桥

〈梅江〉〔〕[]｛｝

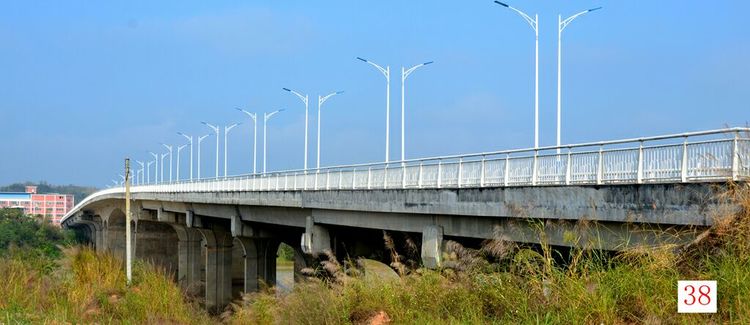

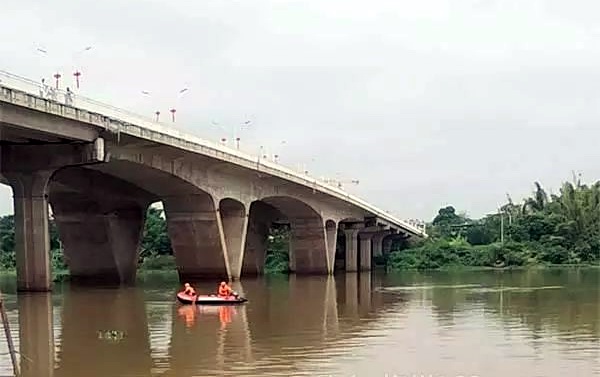

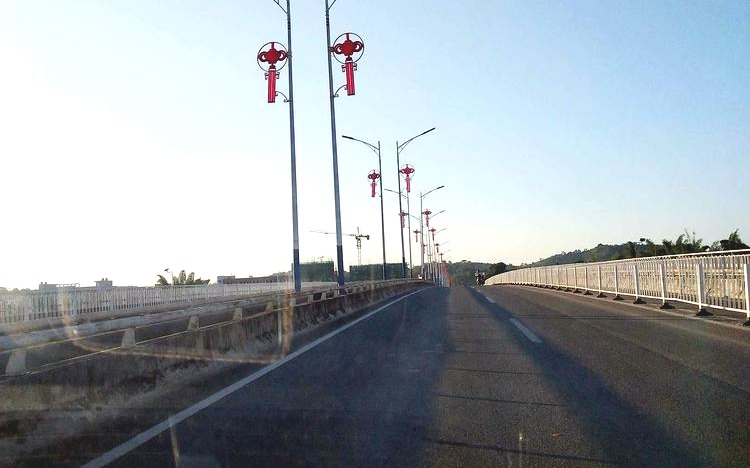

	梅县畲江新建梅江大桥，位于老畬江大桥上游1公里，连接畲江镇与畲江工业园。建成于2010年。　　本工程位于广东省梅州市畲江镇畲江大桥上游，西接畲江镇畲南大道，东接工业园区中心大道。道路全长约1027米，其中桥梁全长558米（含两端引桥），全桥宽30米（含两侧各2.5米的人行道），左右分幅修建，主桥最大跨度72米，双向四车道，设置独立人行道和非机动车道，主桥采用变截面V型刚构桥。　　桥梁上部结构采用5×25m小箱梁＋5×25m小箱梁＋（48＋72＋48）V形墩连续刚构＋4×25m小箱梁＋2×20m空心板梁。下部结构主桥墩采用V形墩，单幅承台下设6根φ1.50m钻孔桩；18#墩采用双柱式方墩，预应力大悬臂盖梁，单幅承台下设2根φ1.30m钻孔桩；其余各墩采用矩形墩，预应力大悬臂盖梁，单幅承台下设2根φ1.50m或φ1.30m钻孔桩；桥台采用挡墙式桥台，单幅承台下设6根φ1.20m钻孔桩。
