盐源县大金河大桥

〈雅砻江〉〔〕[]｛｝

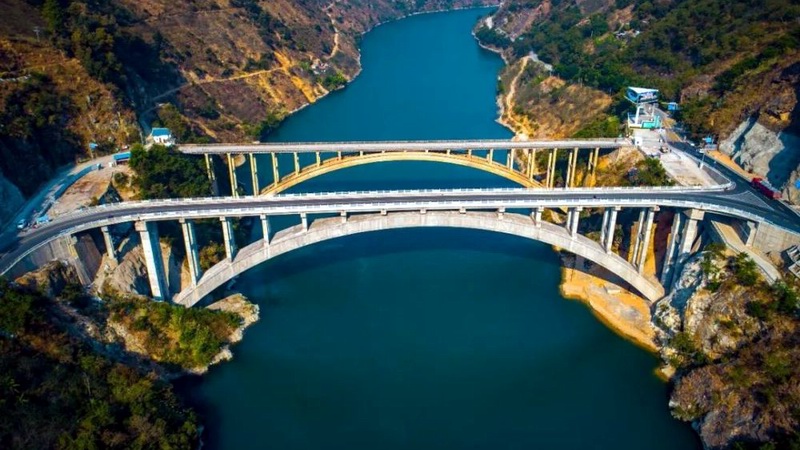

老百晓集桥注：前为大金河大桥，后为金河大桥。

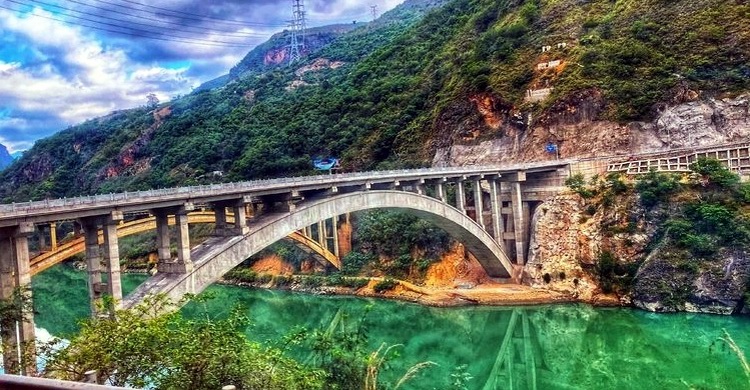

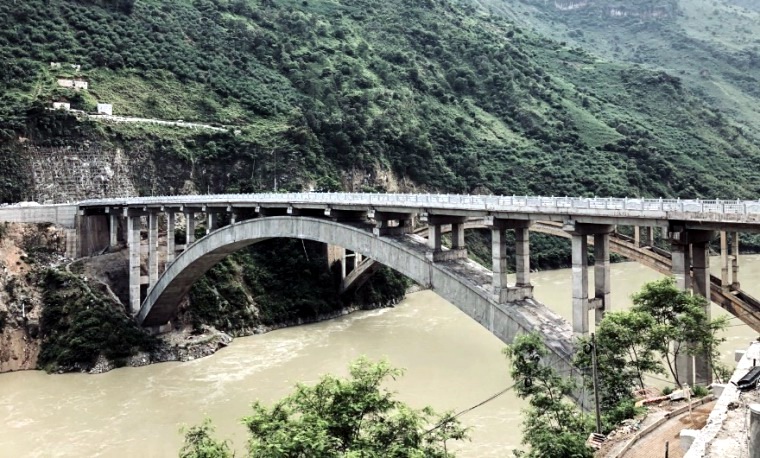

	四川盐源大金河大桥跨越雅砻江，为满足大件运输的需要，临近既有桥梁建造的一座新桥，该桥于2018年9月开工建设，2020年7月建成通车。大桥全桥长238.2 m。主桥采用净跨径175 m上承式钢筋混凝土箱拱，净矢跨比为1/5.2，拱轴系数为2.4。拱上结构为双柱式排架，纵置跨径14×13.5 m预应力混凝土小箱梁。两岸引桥分别为18.5 m现浇钢筋混凝土箱梁和2×13.5 m现浇钢筋混凝土箱梁。　　主拱圈为钢筋混凝土单箱双室截面，由C80钢管混凝土劲性骨架外包C50混凝土形成。截面高度4.6 m，宽度9 m；标准段顶、底板厚0.4 m，腹板厚0.32 m；拱脚至第1根立柱间的顶、底板混凝土厚度由0.7m线性变化至0.4m，腹板厚度由0.52 m线性变化至0.32 m；立柱处设厚40 cm厚的横隔板。　　劲性骨架为钢管混凝土弦杆和型钢组成的桁架结构，上、下弦杆采用Ф473×16（20）mm、内灌C80砼的钢管砼；腹杆及横联均采用角钢，弦杆与腹杆、平联均通过节点板焊接。劲性骨架分为两个拱脚预埋段，16个吊装节段，一个合龙段，最大节段重36 t。
