泸州市合江县车辋镇车辋大桥

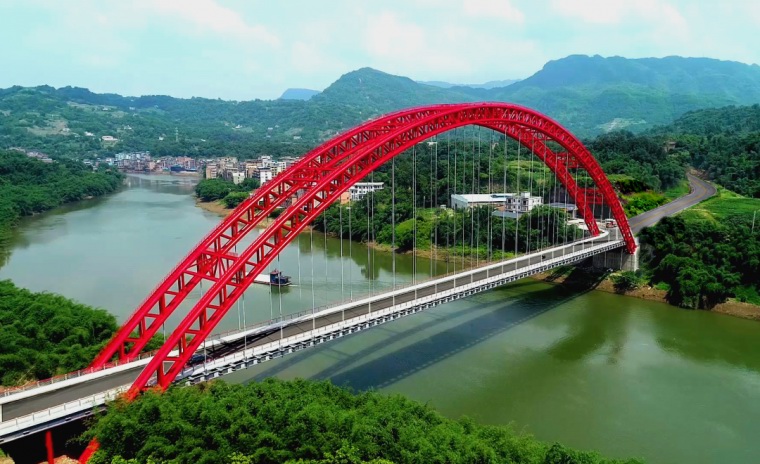

    车辋大桥位于泸州市合江县境内,是泸州市渡改桥项目“三年攻坚”行动合龙的第一座特大桥。赤水河车辋大桥为中承式钢筋混凝土拱桥 ,全长256米,宽12米度,总投资6000余万元,于2018年开工建设。

  车辋大桥是泸州市渡改桥项目第一座特大桥。车辋大桥连接合江县法王寺与车辋镇,跨越赤水河。桥梁宽度:12m,全长256.81m(含两岸桥台搭板长度),主桥为净跨径220m钢管混凝土中承式拱桥,吊杆标准间距8m。净矢高55m,净矢跨比1/4,拱轴系数为1.5。该桥与2020年10月份建成通车。
  拱肋由钢管混凝土弦杆和钢管腹杆组成的桁架结构,每肋四道弦杆,弦杆采用800×12~16 mm、内灌C70砼的钢管砼;弦杆通过450×10mm的空钢管腹杆连接而构成桁架结构。两条拱肋中距14.3m,拱肋截面高4.5m,截面宽2.2m。主拱采用分阶段预制吊装,单节最大吊装重量为44吨。
  主桥桥面梁采用钢格子梁的波形钢-混凝土组合桥面,标准段桥面钢格子梁由两道主纵梁(吊索处)、一道次纵梁与吊索处的主横梁及两道次横梁组成,钢格子梁均采用“工”形载面。各板件根据板件位置及受力情况选取不同的板厚。
