绵阳市江油市江油涪江大桥
〈涪江〉〔〕[平绵高速·预应力混凝土连续箱梁桥]{}

绵阳市江油市江油涪江大桥

绵阳市江油市江油涪江大桥

绵阳市江油市江油涪江大桥

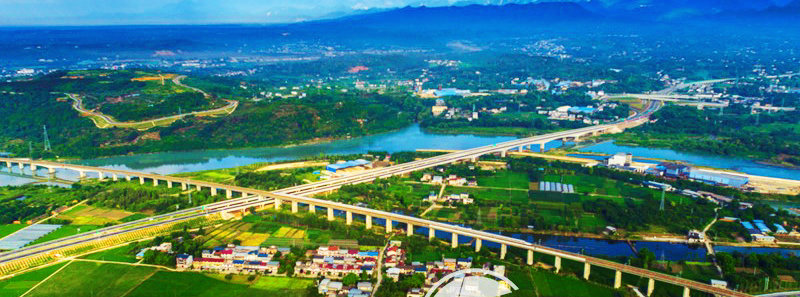

老百晓集桥注:左为宝成高铁涪江特大桥,右为平绵(九绵)高速涪江特大桥。

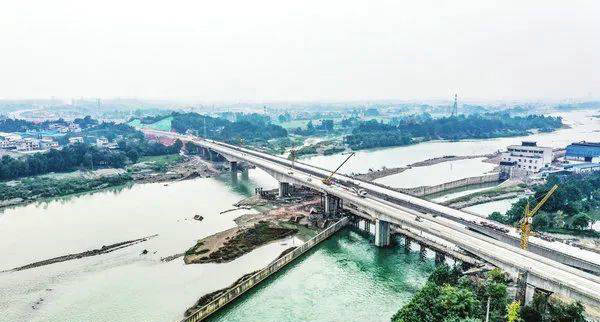

     九绵高速江油涪江特大桥位于江油市彰明镇与青莲镇之间,是九绵高速LJ33合同段的重点工程。该桥全长1028米,自2018年2月1日开工。桥梁上部结构采用预应力混凝土连续箱梁和简支T梁,箱梁部分为现浇形式。

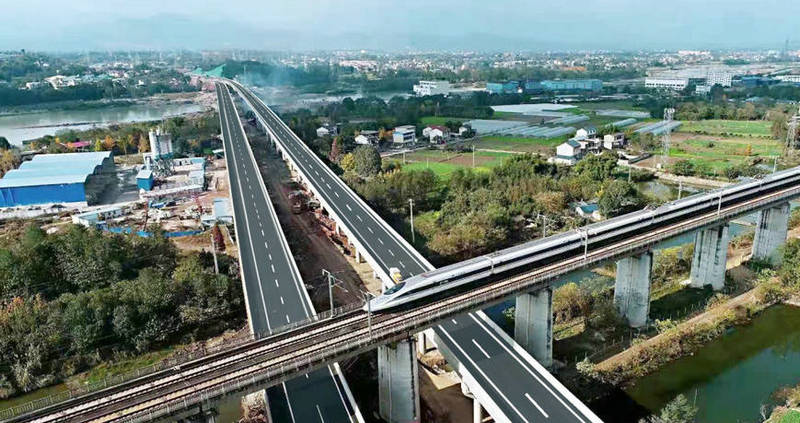

  江油涪江特大桥位于四川省江油市青莲镇,跨越涪江,上跨宝成铁路,下穿西成高铁,是九寨沟(甘川界)至绵阳 G8513 高速公路江油段的一座重要桥梁,本桥为双向四车道双幅桥,全长 1020m,桥面宽度 26m。
  江油涪江特大桥中心桩号为 ZK231+993/K232+003,桥梁跨径组合为左幅:2*40+(75+130+75)+(55+90+55)+40+14*30,右幅:3*30+(75+130+75)+(55+90+55)+15*30,上部结构采用预应力混凝土连续箱梁+预应力混凝土简支 T 梁,下部结构采用方墩和圆墩配钻孔灌注桩基础。
