武都区枫相乡洛塘河双层高架特大桥
〈〉〔〕[]{}

武都区枫相乡洛塘河双层高架特大桥

武都区枫相乡洛塘河双层高架特大桥

武都区枫相乡洛塘河双层高架特大桥

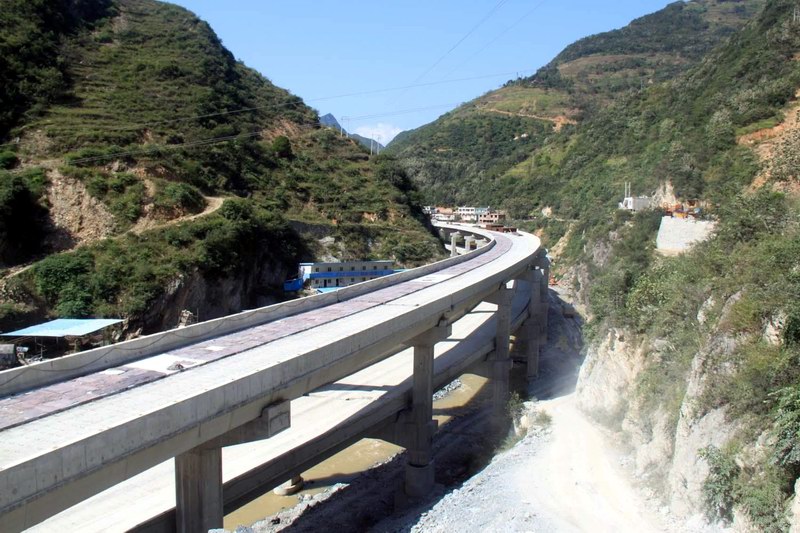

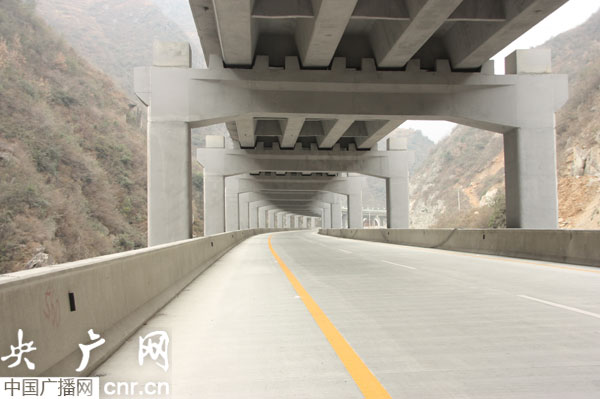

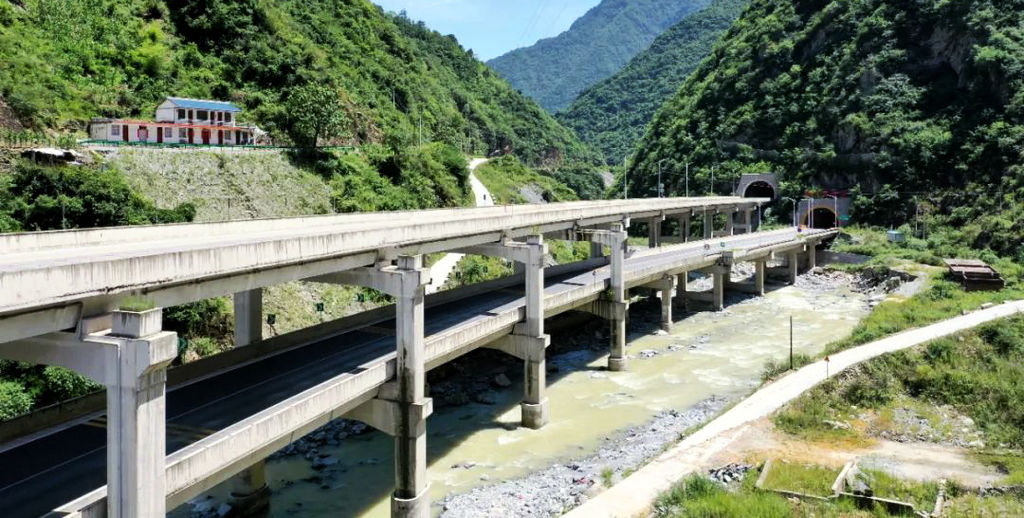

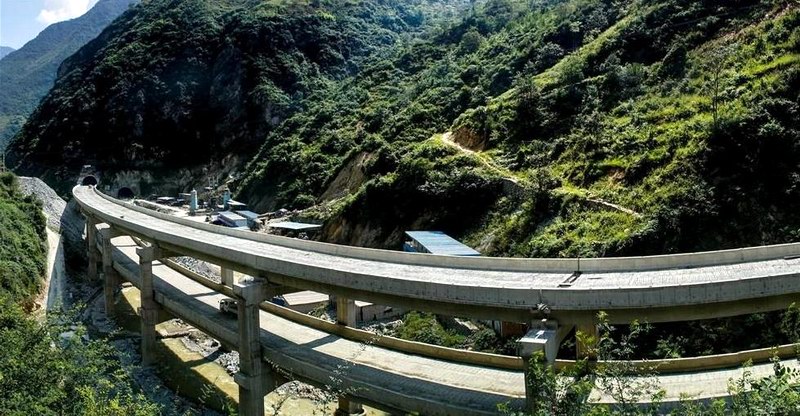

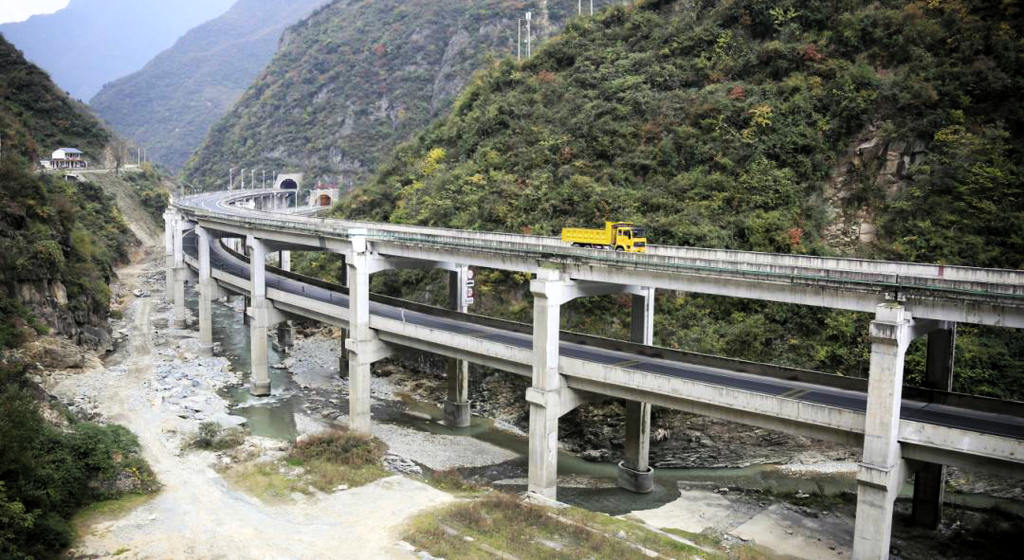

    洛塘河双层高架桥位于武都区枫相乡,桥址区线路顺洛塘河展布,为“V”型峡谷,河道弯曲,地形狭窄,岸坡陡峻。本桥平面纵面均位于连续曲线上,最小平曲线半径350m、最大超高横坡6%、最大纵坡1.96%。左线桥梁总长1500m、右线桥梁总长1200m,其中双层高架桥梁部分长度960m,其余部分均为分离式桥梁。左线在上层、右线在下层,两线设计标高之差9.50m。本桥桥梁高度达30m、左右墩柱高度差别较大,上下层桥梁均采用简支转连续体系,跨径选用30m预应力混凝土组合小箱梁,分离式桥梁部分采用双柱式桥墩,矩形截面,上下叠置部分桥梁双层框架式桥墩(最大墩高27m),两处独柱式桥墩(最大墩高17m),基础为钻孔灌注嵌岩桩基础;桥台为重力式U型桥台,扩大基础。


    资源来源——
