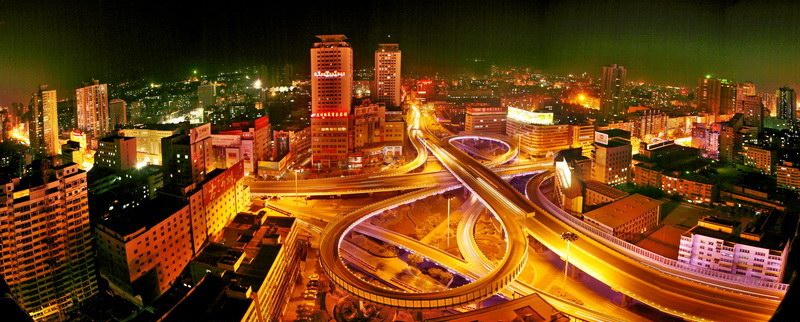

兰州市小西湖立交桥
〈〉〔〕[]{}

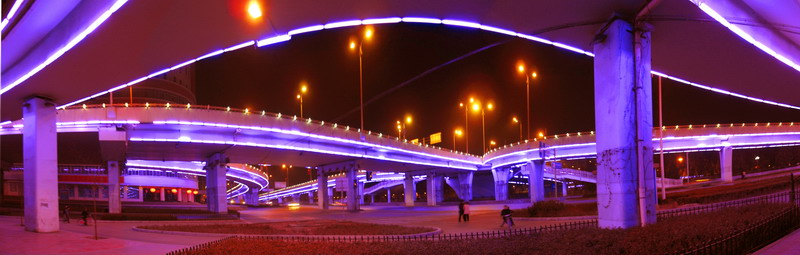

兰州市小西湖立交桥

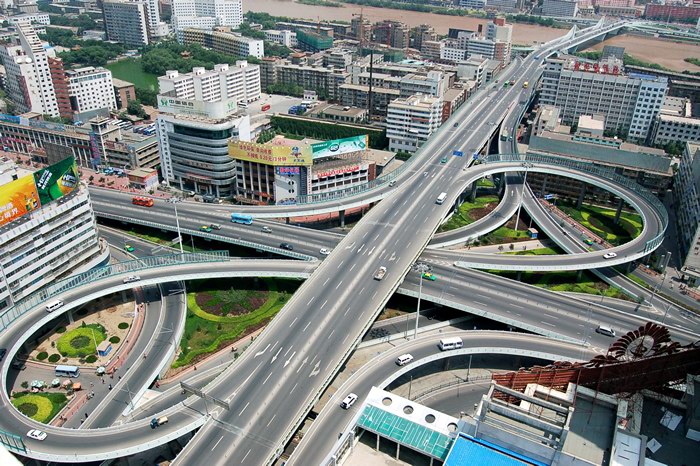

兰州市小西湖立交桥

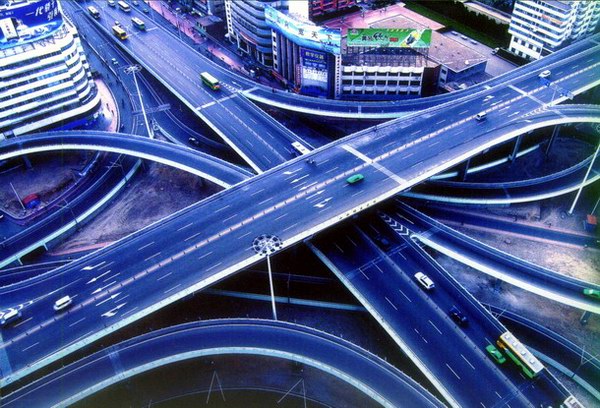

兰州市小西湖立交桥

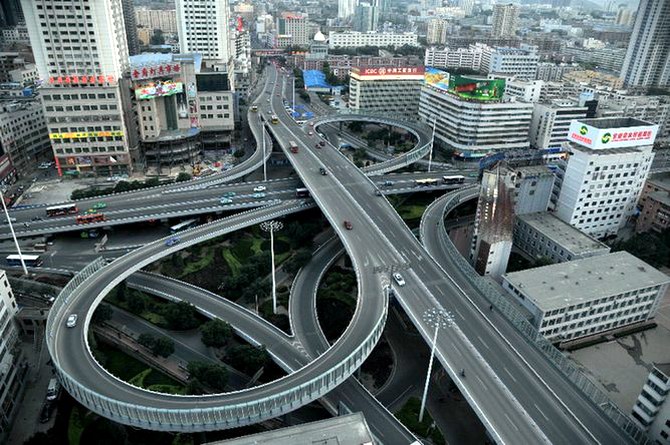

兰州市小西湖立交桥

兰州市小西湖立交桥

    小西湖立交桥位于西津东路小西湖十字,东起义乌商贸城人行天桥向西至兰州汽车西站;南起兰新铁路立交桥,向北依次通过硷沟沿路与西津东路相交后,通过小西湖东街再与滨河中路立交相接。
  本工程由桥梁工程、道路工程、雨水工程及照明工程组成,其中桥梁为三层互通式立交桥,由二条主线和八条匝道组成,最上层为南北向直行跨线桥;第二层为东西向跨线桥;两个右转苜蓿叶匝道由第三层向第二层过渡;东南象限和西北象限的两条右转匝道基本为第二层,EN匝道由第一层过渡到第二层,三条左转匝道(ES匝道和WN匝道和WS匝道)都设在地面层局部抬高。本立交桥采用桩基承台基础,下构为柱式墩,盖梁为预应力钢筋砼大悬臂结构,支座主要采用TCYB,GYZ,GYZF4支座。上部结构除几条定向匝道主要采用现浇C40钢筋混凝土连续箱梁外,其余均为C50预应力混凝土空心板梁。


    资源来源——
