麦积区新阳镇新阳大桥
〈渭河〉〔〕[甘麦公路桥]{}

麦积区新阳镇新阳大桥

麦积区新阳镇新阳大桥

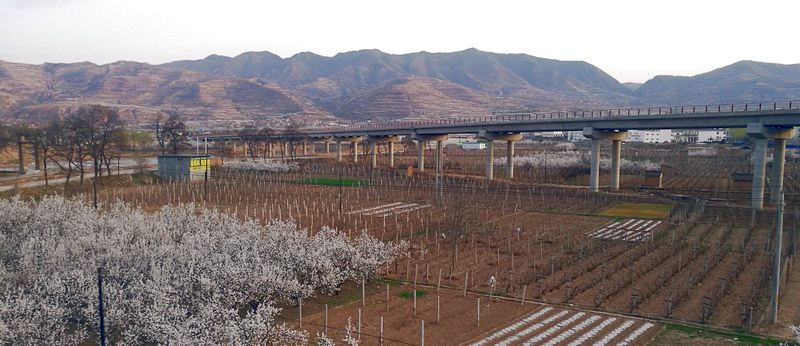

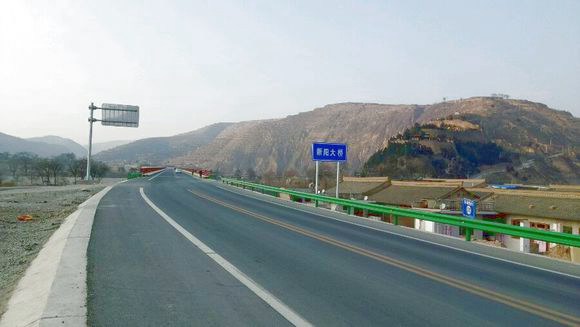

    新阳渭河大桥起点位于天水市麦积区新阳镇胡大庄村东侧,终点位于新阳镇王家庄村西侧,为垮渭河而设,根据资料核查以及水文计算,百年一遇设计流量4472.8m3/s。桥梁上部结构采用21×30m预应力混凝土先简支后连续箱梁,全桥长637.5m,桥面宽度净9m+2×1.5m人行道护栏,全桥宽12m。第1~2垮需设置纵向排水管并注意预埋相关紧固件。下部结构桥台采用柱式台,桥墩采用圆柱式墩,墩台基础采用钻孔灌注桩基础,桥墩柱基除14~18号墩按嵌岩桩设计外,其余墩、台按摩擦桩设计。

    资源来源——
